MotorGuide Xi5 Wireless-Trolling-motor Handbuch Seite 40

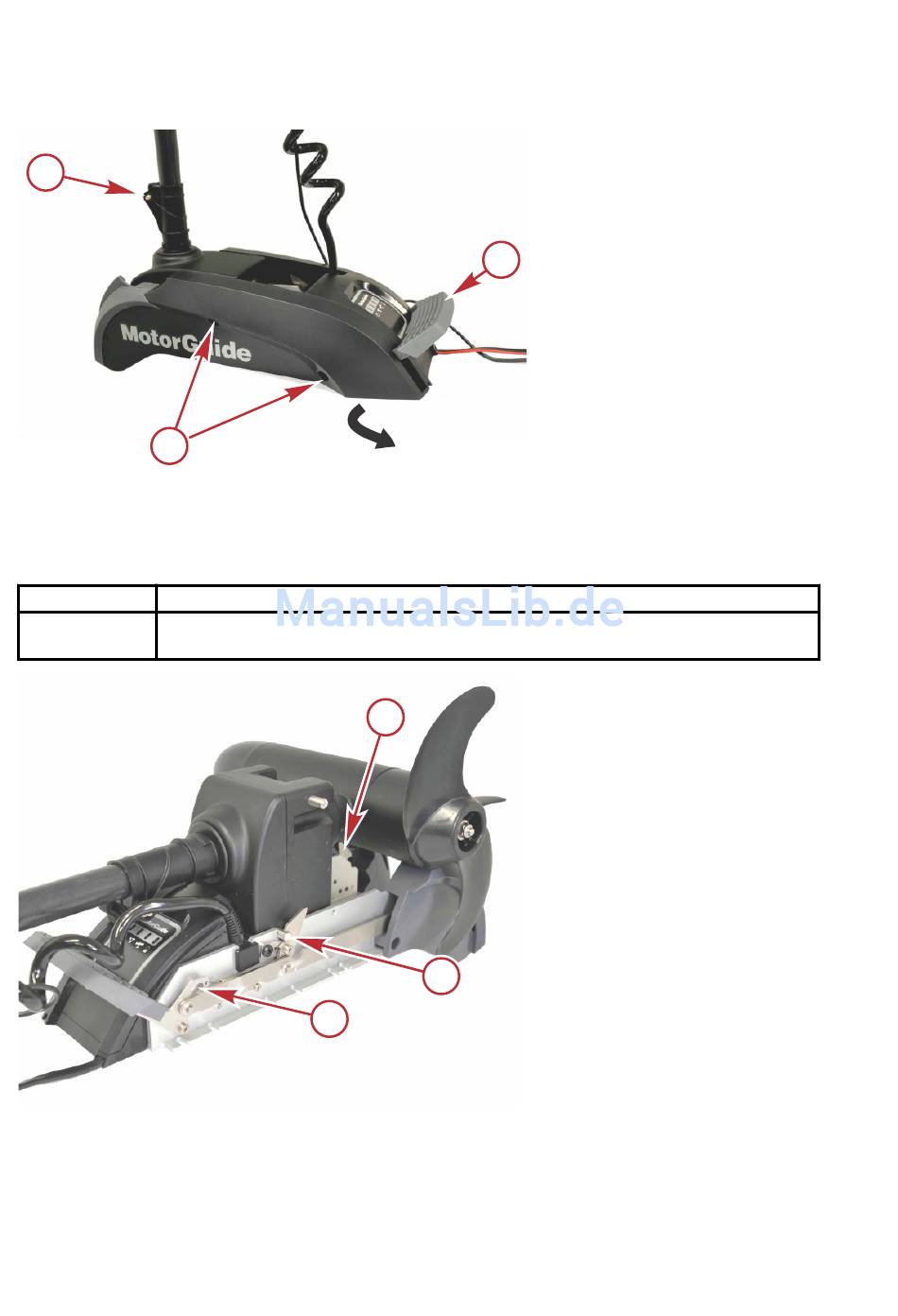

2. Zum Ausbau der Seitenwände die beiden Schrauben auf jeder Seite der Aufhängung entfernen. Die
Abdeckung vorsichtig von der Aufhängung zum Fußfreigabehebel ziehen.
a
b b
3. 2-4-C mit PTFE in den Schlitz in der Verbindung des Fußfreigabehebels auf beiden Seiten der
Deckaufhängung geben. Den Fußfreigabehebel betätigen und dabei weiteres 2-4-C mit PTFE in den
Schlitz geben. Das Schmierfett gleichmäßig über die Länge des Schlitzes verteilen.
4. 2-4-C mit PTFE auf den vorderen und hinteren Haken auf beiden Seiten der Deckaufhängung geben.
Beschreibung
Schlitz in der Verbindung des Fußfreigabehebels und vordere bzw. hintere Haken auf
2-4-C mit PTFE
beiden Seiten der Deckaufhängung
WICHTIG: Die Motorteile dürfen niemals mit Sprühfett oder auf Lösungsmittel basierendem Fett geschmiert
werden, da viele Sprühfette schädliche Treibstoffe enthalten, die diverse Teile des Trolling-Motors
beschädigen können.
5. Die Seitenabdeckungen am Deckmontageträger anbringen und die Schrauben anziehen.
6. Befestigungsschrauben, Muttern und andere Befestigungsteile auf korrektes Anzugsdrehmoment
überprüfen.
WARTUNG UND LAGERUNG
c
a
a -
b -
c -
c
62796
Anwendung
Die Schlitze und Haken auf bei‐
den Seiten der Deckaufhän‐
gung schmieren
a -
b -
c -
b
62230
32
Schraubengewinde des
Tiefeneinstellknopfes
Schrauben zum Fixieren
der Seitenwand
Fußfreigabehebel
Schlitz
Vorderer Haken
Hinterer Haken
