PRODUKTINSTALLATION, VERDRAHTUNG UND

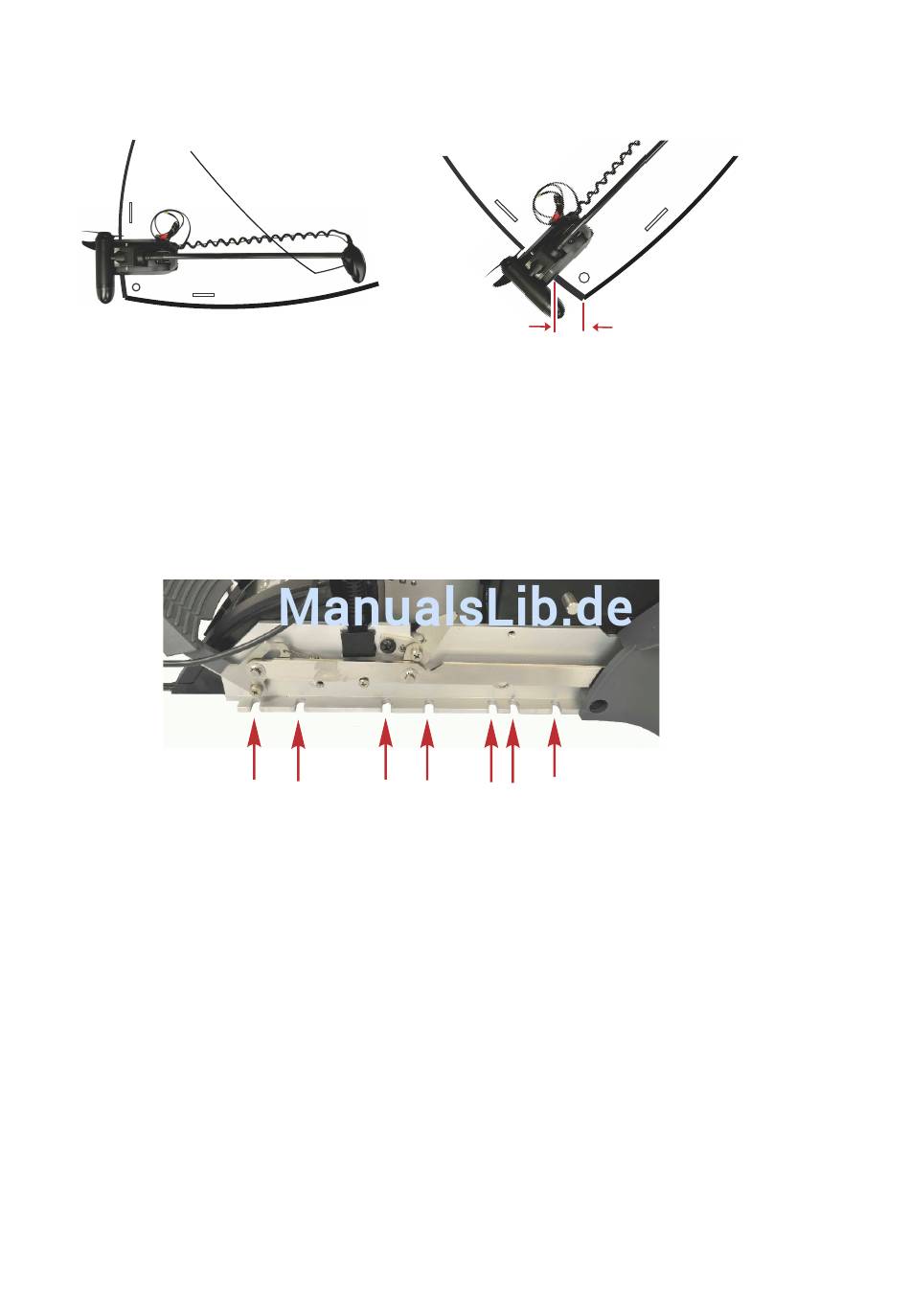

WICHTIG: Ein Mindestabstand von 13 mm (0,5 in.) zwischen der Motorsäule und der Stoßleiste des Bootes
ist erforderlich, wenn der Trolling-Motor ausgebracht wird.
5. Den Trolling-Motor in verstauter Position an der ausgewählten Stelle auf dem Bootsdeck platzieren.
Die Deckmontagehalterung als Schablone zum Markieren der Montagebohrungen verwenden.
WICHTIG: Vier Montagebohrungen (zwei auf jeder Seite) sind zur sicheren Montage des Trolling-Motors
erforderlich. Es stehen an jeder Seite der Deckmontagehalterung sieben Positionen für die
Montagebohrungen zur Auswahl. Auf jeder Seite zwei Bohrungen wählen, die am besten zur
Bootskonfiguration passen.
WICHTIG: Für eine möglichst sichere Montage die Positionen der Montagebohrungen auf jeder Seite der
Deckmontagehalterung so weit wie möglich voneinander entfernt wählen.
Positionen der Montagebohrungen – auf beiden Seiten gleich
6. Die Montagebohrungen mit einem 8-mm (5/16-in.)-Bohrer bohren. Bohrspäne entfernen.
WICHTIG: Um Risse auf Fiberglasdecks zu vermeiden, einen Versenkbohrer oder einen größeren Bohrer
verwenden, um die Montagebohrungen eingesenkt zu bohren.
7. Die Deckmontagehalterung mit den Bohrungen auf dem Deck ausrichten. Wenn der Motor auf
Fiberglasdecks ohne Teppich montiert wird, die Gummiisolierungen zwischen dem Bootsdeck und der
Deckmontagehalterung anbringen. Drei Montageschrauben aus Edelstahl in den Montagebohrungen
auf einer Seite der Deckmontagehalterung anbringen. An jeder Schraube eine Unterlegscheibe und
eine Nylonmutter befestigen, aber noch nicht festziehen.
BATTERIEINFORMATIONEN
Montageposition mit 10,2 cm (4,0 in.) Abstand vom Bug
