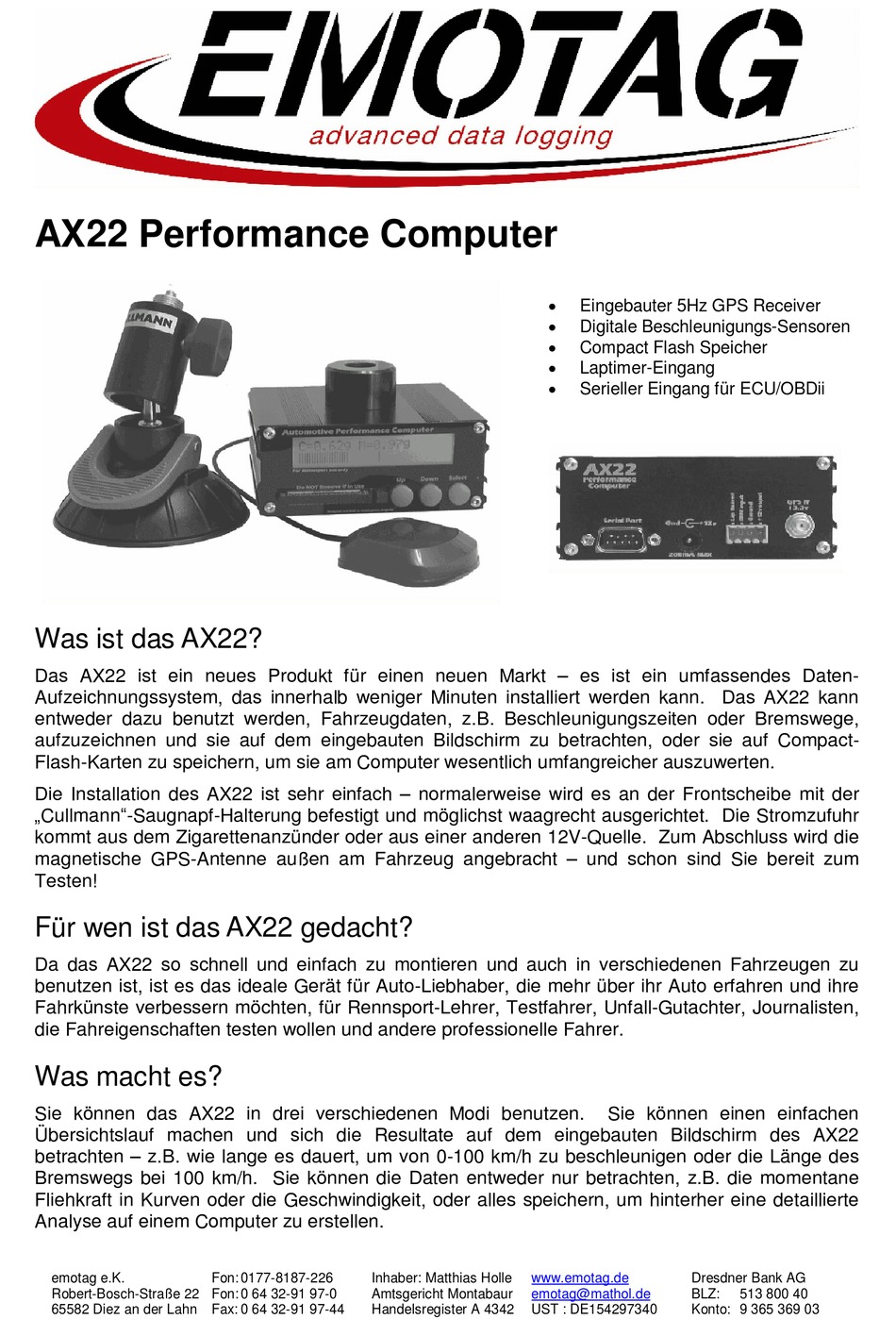

AX22 Performance Computer
Was ist das AX22?

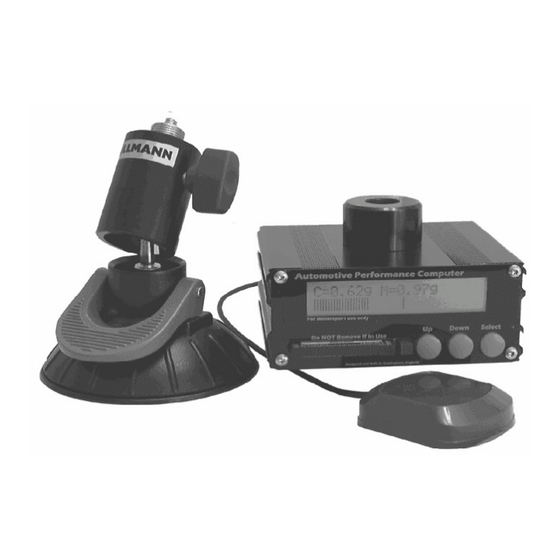

Das AX22 ist ein neues Produkt für einen neuen Markt – es ist ein umfassendes Daten-
Aufzeichnungssystem, das innerhalb weniger Minuten installiert werden kann. Das AX22 kann
entweder dazu benutzt werden, Fahrzeugdaten, z.B. Beschleunigungszeiten oder Bremswege,
aufzuzeichnen und sie auf dem eingebauten Bildschirm zu betrachten, oder sie auf Compact-
Flash-Karten zu speichern, um sie am Computer wesentlich umfangreicher auszuwerten.
Die Installation des AX22 ist sehr einfach – normalerweise wird es an der Frontscheibe mit der
„ Cullmann" -Saugnapf-Halterung befestigt und möglichst waagrecht ausgerichtet. Die Stromzufuhr
kommt aus dem Zigarettenanzünder oder aus einer anderen 12V-Quelle. Zum Abschluss wird die
magnetische GPS-Antenne außen am Fahrzeug angebracht – und schon sind Sie bereit zum
Testen!
Für wen ist das AX22 gedacht?
Da das AX22 so schnell und einfach zu montieren und auch in verschiedenen Fahrzeugen zu
benutzen ist, ist es das ideale Gerät für Auto-Liebhaber, die mehr über ihr Auto erfahren und ihre
Fahrkünste verbessern möchten, für Rennsport-Lehrer, Testfahrer, Unfall-Gutachter, Journalisten,
die Fahreigenschaften testen wollen und andere professionelle Fahrer.
Was macht es?
Sie können das AX22 in drei verschiedenen Modi benutzen.
Übersichtslauf machen und sich die Resultate auf dem eingebauten Bildschirm des AX22
betrachten – z.B. wie lange es dauert, um von 0-100 km/h zu beschleunigen oder die Länge des
Bremswegs bei 100 km/h. Sie können die Daten entweder nur betrachten, z.B. die momentane
Fliehkraft in Kurven oder die Geschwindigkeit, oder alles speichern, um hinterher eine detaillierte
Analyse auf einem Computer zu erstellen.
