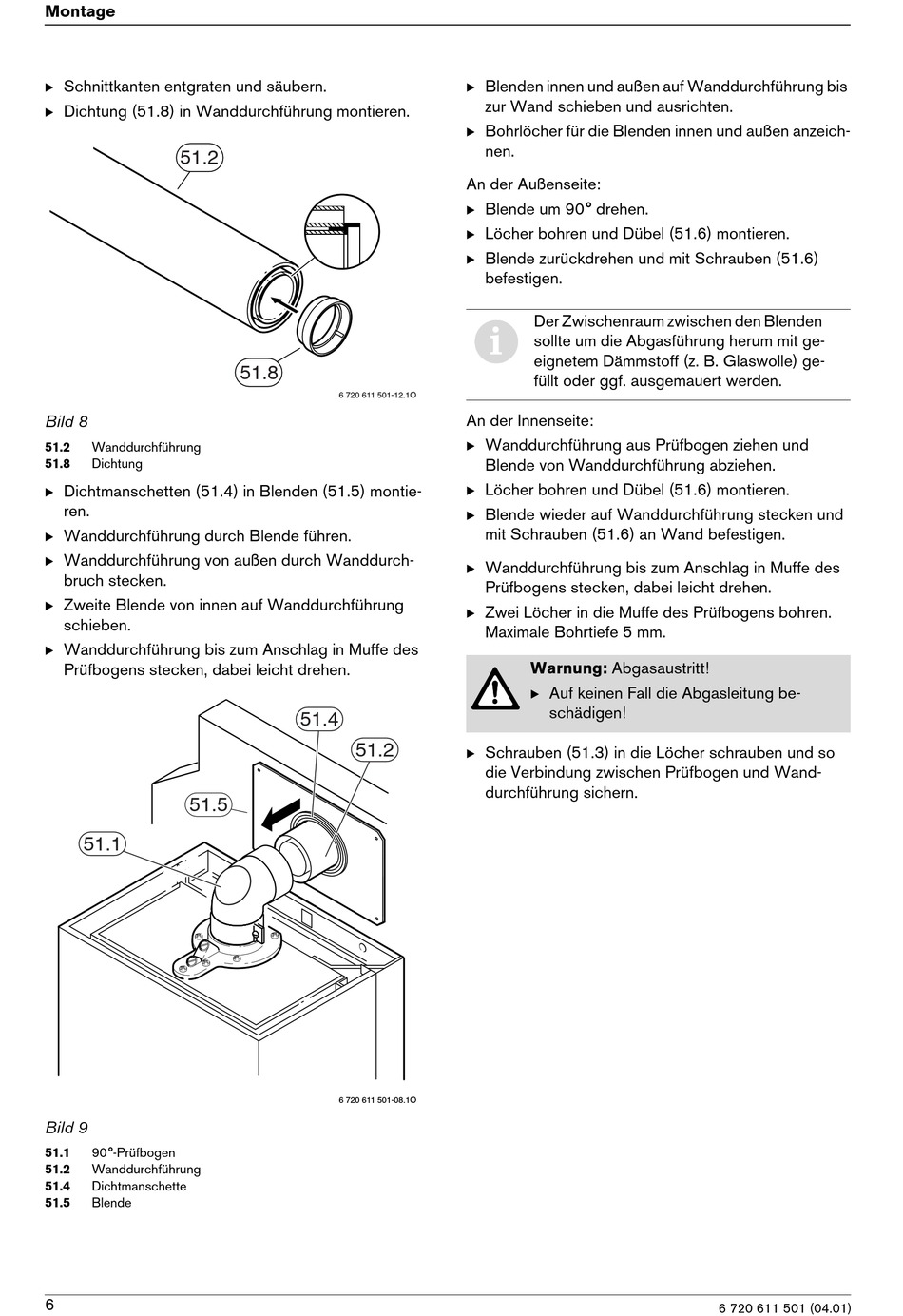

Montage
B Schnittkanten entgraten und säubern.
B Dichtung (51.8) in Wanddurchführung montieren.
51.2
Bild 8
51.2
Wanddurchführung
51.8
Dichtung
B Dichtmanschetten (51.4) in Blenden (51.5) montie-
ren.
B Wanddurchführung durch Blende führen.
B Wanddurchführung von außen durch Wanddurch-
bruch stecken.
B Zweite Blende von innen auf Wanddurchführung
schieben.
B Wanddurchführung bis zum Anschlag in Muffe des
Prüfbogens stecken, dabei leicht drehen.
51.5
51.1
Bild 9
51.1
90°-Prüfbogen
51.2
Wanddurchführung
51.4
Dichtmanschette
51.5
Blende
6
51.8
6 720 611 501-12.1O
51.4
51.2
6 720 611 501-08.1O
B Blenden innen und außen auf Wanddurchführung bis
zur Wand schieben und ausrichten.
B Bohrlöcher für die Blenden innen und außen anzeich-
nen.
An der Außenseite:
B Blende um 90° drehen.
B Löcher bohren und Dübel (51.6) montieren.
B Blende zurückdrehen und mit Schrauben (51.6)
befestigen.
Der Zwischenraum zwischen den Blenden
i
sollte um die Abgasführung herum mit ge-
eignetem Dämmstoff (z. B. Glaswolle) ge-
füllt oder ggf. ausgemauert werden.
An der Innenseite:
B Wanddurchführung aus Prüfbogen ziehen und
Blende von Wanddurchführung abziehen.
B Löcher bohren und Dübel (51.6) montieren.
B Blende wieder auf Wanddurchführung stecken und
mit Schrauben (51.6) an Wand befestigen.
B Wanddurchführung bis zum Anschlag in Muffe des
Prüfbogens stecken, dabei leicht drehen.
B Zwei Löcher in die Muffe des Prüfbogens bohren.
Maximale Bohrtiefe 5 mm.
Warnung: Abgasaustritt!
B Auf keinen Fall die Abgasleitung be-
schädigen!
B Schrauben (51.3) in die Löcher schrauben und so
die Verbindung zwischen Prüfbogen und Wand-
durchführung sichern.
6 720 611 501 (04.01)
