3

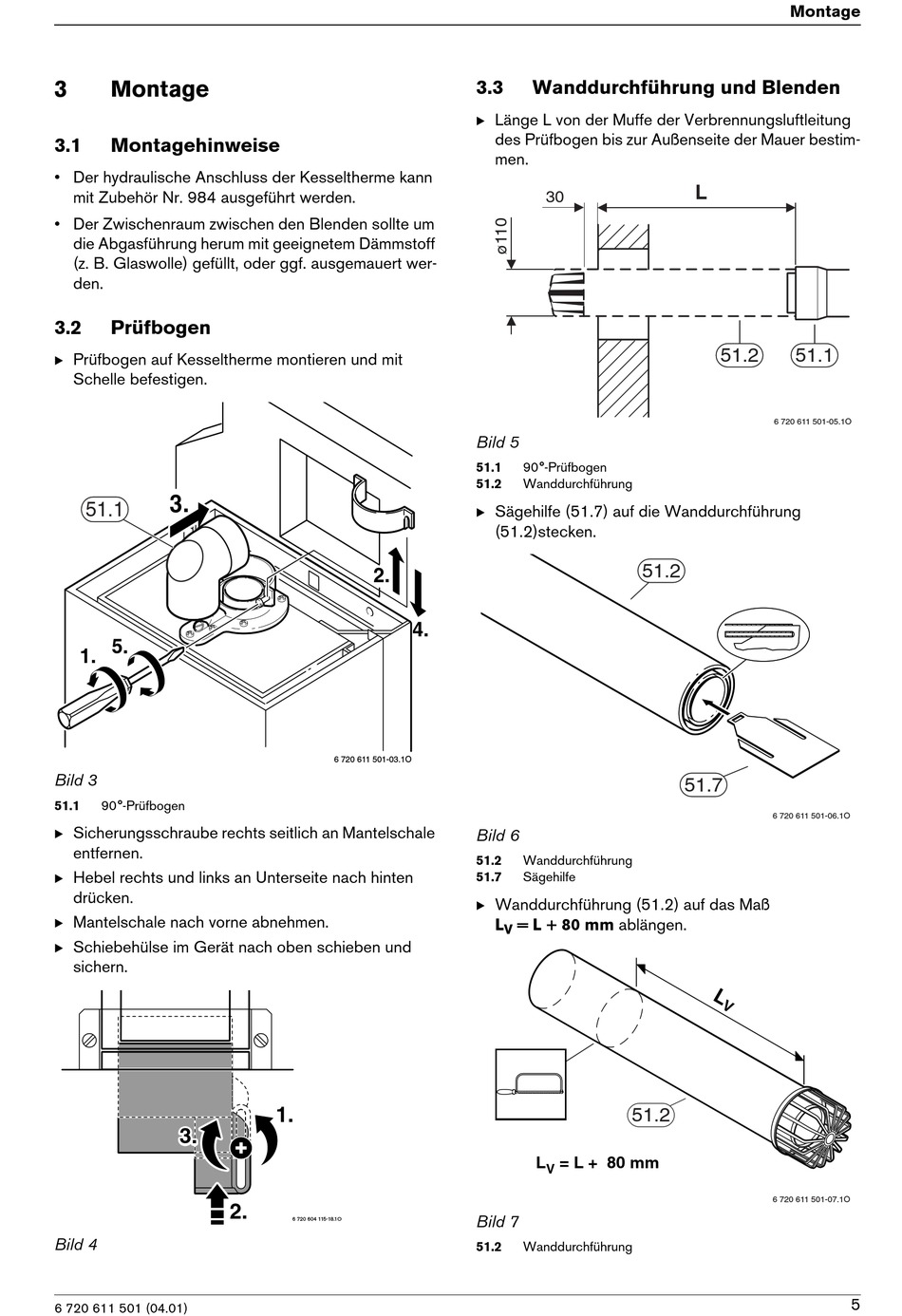

Montage
3.1
Montagehinweise
• Der hydraulische Anschluss der Kesseltherme kann
mit Zubehör Nr. 984 ausgeführt werden.
• Der Zwischenraum zwischen den Blenden sollte um
die Abgasführung herum mit geeignetem Dämmstoff
(z. B. Glaswolle) gefüllt, oder ggf. ausgemauert wer-
den.
3.2
Prüfbogen
B Prüfbogen auf Kesseltherme montieren und mit
Schelle befestigen.
3.
51.1
5.
1.
Bild 3
51.1
90°-Prüfbogen
B Sicherungsschraube rechts seitlich an Mantelschale
entfernen.
B Hebel rechts und links an Unterseite nach hinten
drücken.
B Mantelschale nach vorne abnehmen.
B Schiebehülse im Gerät nach oben schieben und
sichern.
3.
Bild 4
6 720 611 501 (04.01)
2.
6 720 611 501-03.1O
1.
2.
6 720 604 115-18.1O
3.3
Wanddurchführung und Blenden
B Länge L von der Muffe der Verbrennungsluftleitung
des Prüfbogen bis zur Außenseite der Mauer bestim-
men.
30
Bild 5
51.1
90°-Prüfbogen
51.2
Wanddurchführung
B Sägehilfe (51.7) auf die Wanddurchführung
(51.2)stecken.
4.
Bild 6
51.2
Wanddurchführung
51.7
Sägehilfe
B Wanddurchführung (51.2) auf das Maß
L
= L + 80 mm ablängen.
V
L
= L + 80 mm
V
Bild 7
51.2
Wanddurchführung
Montage
L
51.2
51.1
6 720 611 501-05.1O
51.2
51.7
6 720 611 501-06.1O
51.2
6 720 611 501-07.1O
5
