ZUSAMMENARBEIT MIT DEM ALARMSYSTEM
Die an die Eingänge der Funksteuerung ankommenden Signale, die über den Scharfschaltzustand und
Alarm (Alarmierung bis zum Löschen) informieren, bewirken die Erzeugung von entsprechenden
Signalen am Ausgang SS. Der Scharfschaltzustand (AR) und Alarm (AL) werden durch Kurzschluss des
Eingangs mit der Masse angezeigt. Die Signalisierung wird durch Kurzschließen des Ausgangs SS mit
der Masse für die Dauer des Impulses (0,16 Sekunden; Strombelastbarkeit 0,5A) realisiert.
- Ein Signal – Scharfschalten.
- Zwei Signale – Unscharfschalten.
- Vier Signale – Unscharfschalten und Löschen des Alarms.
Die Eingänge AR und AL werden nach Betätigung des Handsenders 4 Sekunden lang geprüft – das
bedeutet: Innerhalb dieser Zeit muss sich am Eingang AR sein Zustand ändern. Erfolgt keine
Zustandsänderung - erzeugt der Ausgang SS keine Signale. Auf diese Weise wird die Scharf- /
Unscharfschaltung über das Bedienteil keine Signale am Ausgang SS der Funksteuerung generieren.
BEISPIEL:
AC AC COM OUT1 COM OUT2 COM OUT3COM+KPD DATA CLK CTL Z1 COM Z2

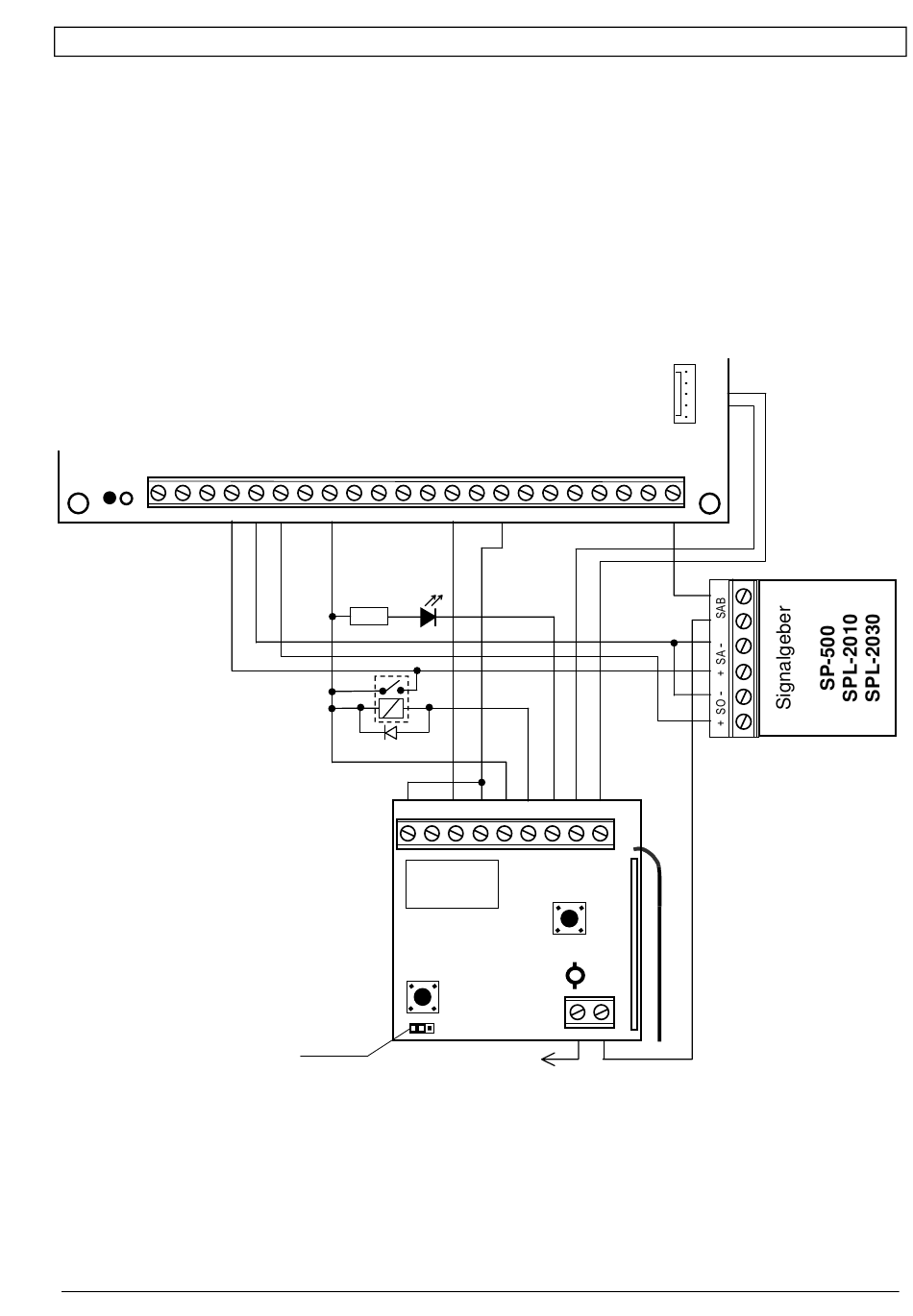

Abbildung 2.
Im obigen Beispiel werden die Schaltzustände der Zentrale mit einem Handsender gesteuert. Das Relais
arbeitet im Impulsbetrieb (Pins B und C kurzgeschlossen) und belegt den Eingang CTL der Zentrale mit
Masse (0V). Um das System scharf bzw. unscharf zu schalten, muss die Sendertaste so lange gedrückt
gehalten werden, bis ein akustisches Signal auf dem Alarmsignalgeber zu hören ist.
SATEL
ALARMZENTRALE CA-6 plus
ANZEIGE
SCHWACHE
BATTERIE
1kΩ
RELAIS
NO NC C COM+12V SS LV AL AR
STECKBRÜCKE
CBA
Beispiel einer Fernsteuerung der Schaltzustände in der Zentrale CA-6 plus (von
SATEL) und Signalisierung der Benutzung des Handsenders mit einem externen
Signalgeber.
Z3 COM Z4 Z5 COM Z6
D1
TMP
SABOTAGE-
KREIS
- 3 -
+12V
+12V
OUT4
OUT5
COM
RX1K
