officeplus ergon max Aufbauanleitung Seite 8

Montage Fußausleger und Plattenträger an die Beine
Die benötigten Komponenten
Beine mit montierten Fußauslegern
Plattenträger
Schrauben M6x30
Druckbuchsen
Abstandsringe
Inbusschlüssel SW5
Inbusschlüssel SW3

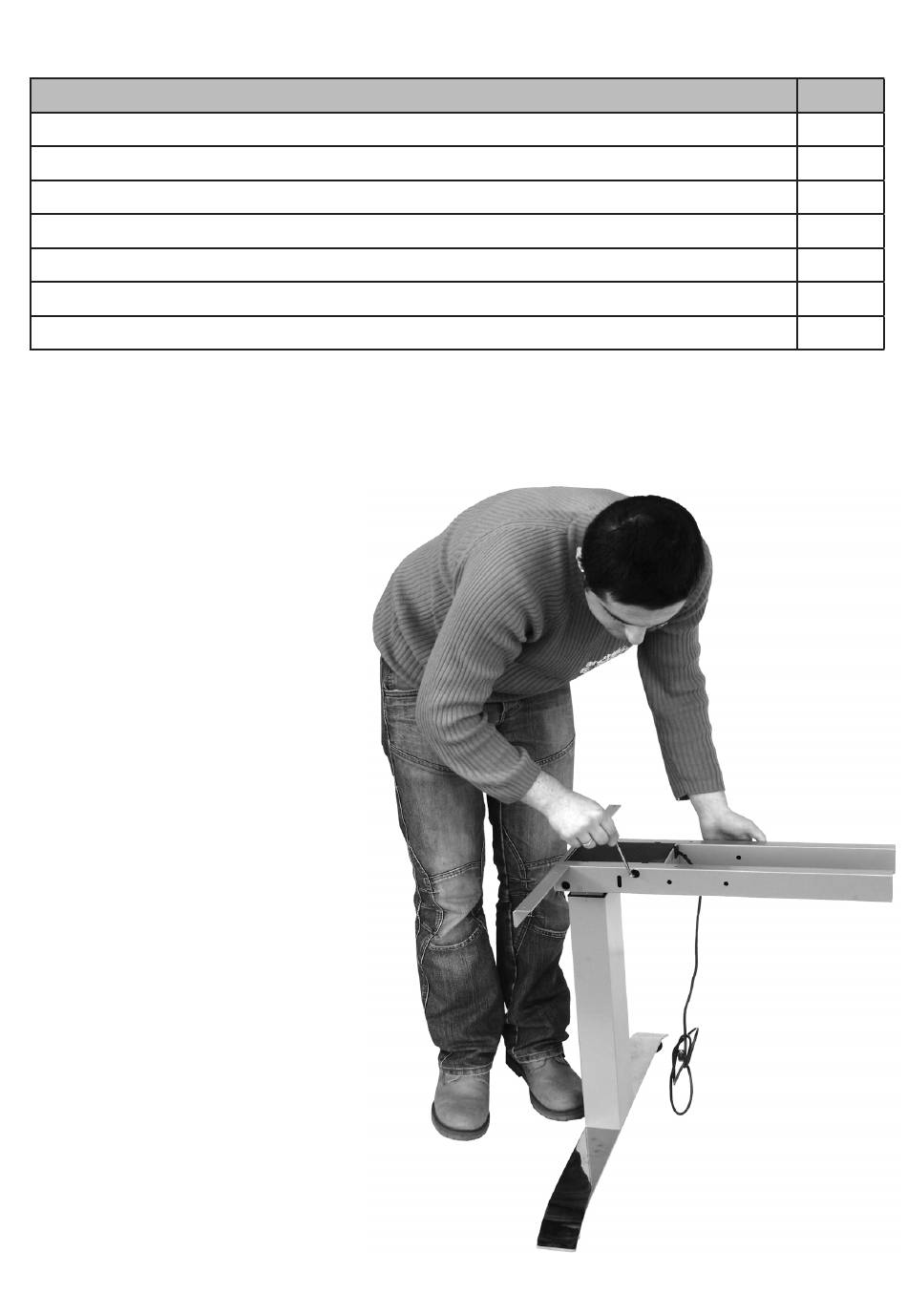

Beginnen Sie mit der Montage der
beiden Plattenträger, indem Sie zu-
erst ein Bein aufrecht stellen und
einen der Plattenträger an den obe-
ren Motorenkasten anbringen.
Verwenden Sie hierzu je 4 Schrauben
M6x30, je 4 Druckbuchsen, je 4 Ab-
standsringe und den Inbusschlüssel
SW5.
Setzen Sie den Plattenträger auf den
Motorenkasten auf. Die 4 Lochungen
des Plattenträgers müssen dabei
mit den 4 Bohrungen des Motoren-
kastens übereinstimmen. Schrauben
Sie den Plattenträger fest an.
8
Anzahl
2
2
8
8
8
1
1
