Montage Gestell und Komponenten an der Tischplatte
Hinweise zur Ausrichtung des Gestells
auf die Tischplatte siehe Hinweis Seite 11
Memory-Schalter
mit Aufnahmeplatte

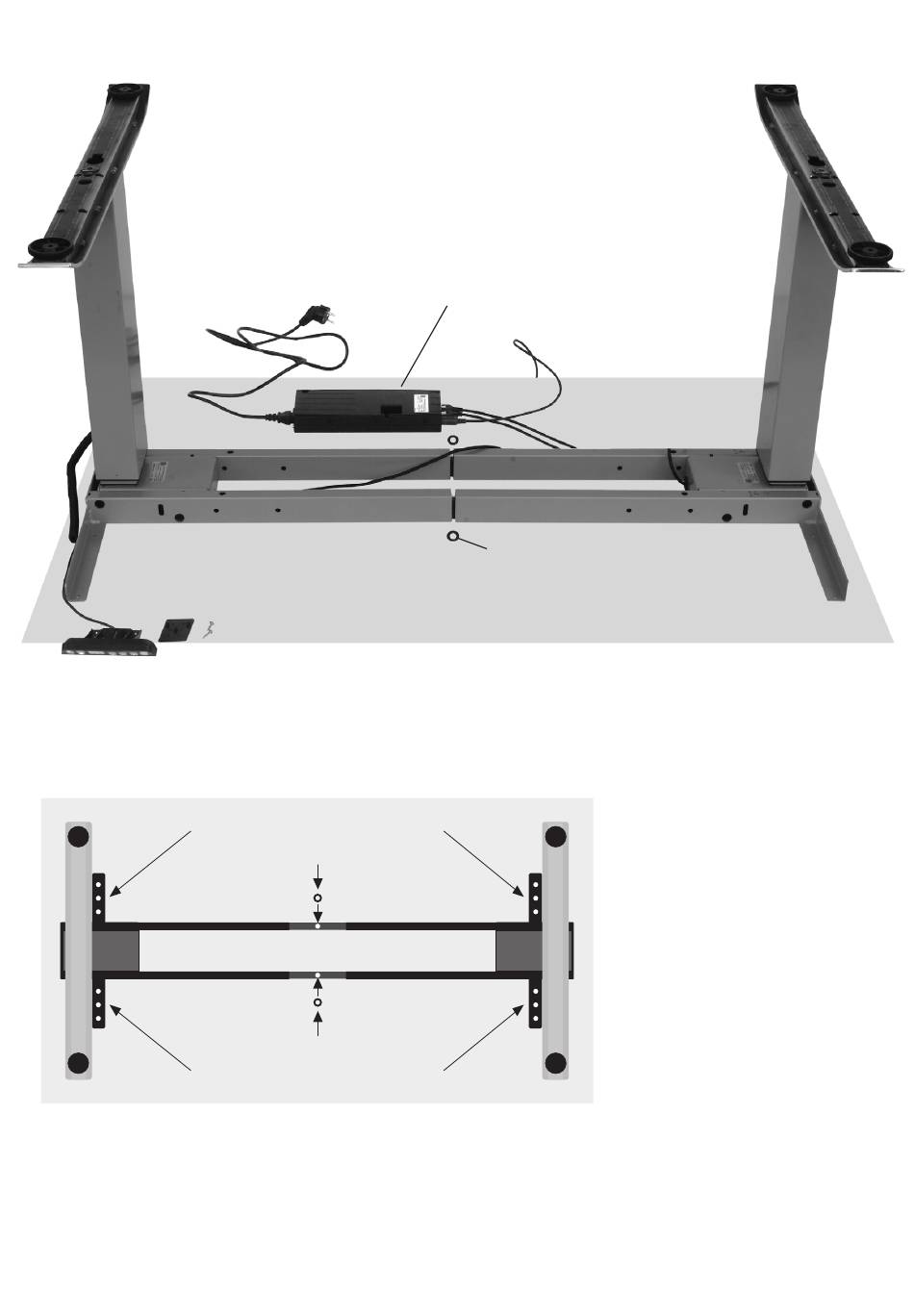

Für die Montage der Tischplatte drehen Sie das Tischgestell auf den Kopf und platzieren es
auf der Tischplatte. Das Drehen des Gestells muss mit 2 Personen erfolgen. Trennen Sie
zuvor aus Sicherheitsgründen die Steuerungsbox vom Stromanschluß.
Senkkopf-Schrauben M5x55
Senkkopf-Schrauben M5x55
An den Plattenträgern, den Querstangen und in der Mitte der Schiebestangen befi nden sich
Bohrungen. Schrauben Sie die Tischplatte an diesen Anschraubpunkten fest an. Im Lieferumfang
sind hierfür 12 Senkkopf-Schrauben M5x20 und 2 Spaxschrauben M5x55 vorhanden. Schieben
Sie vor dem Anschrauben die beiden schwarzen Unterlegscheiben zwischen die Schiebestangen
und den Tisch, so dass die Anschraublöcher übereinander passen.
Steuerungsbox montiert
an der Tischplatte
Spaxschrauben M5x20
Unterlegscheibe
Unterlegscheibe
Spaxschrauben M5x20
Unterlegscheibe
