officeplus ergon max Aufbauanleitung Seite 10

Montage der Schiebestangen
Die benötigten Komponenten
Schiebestangen

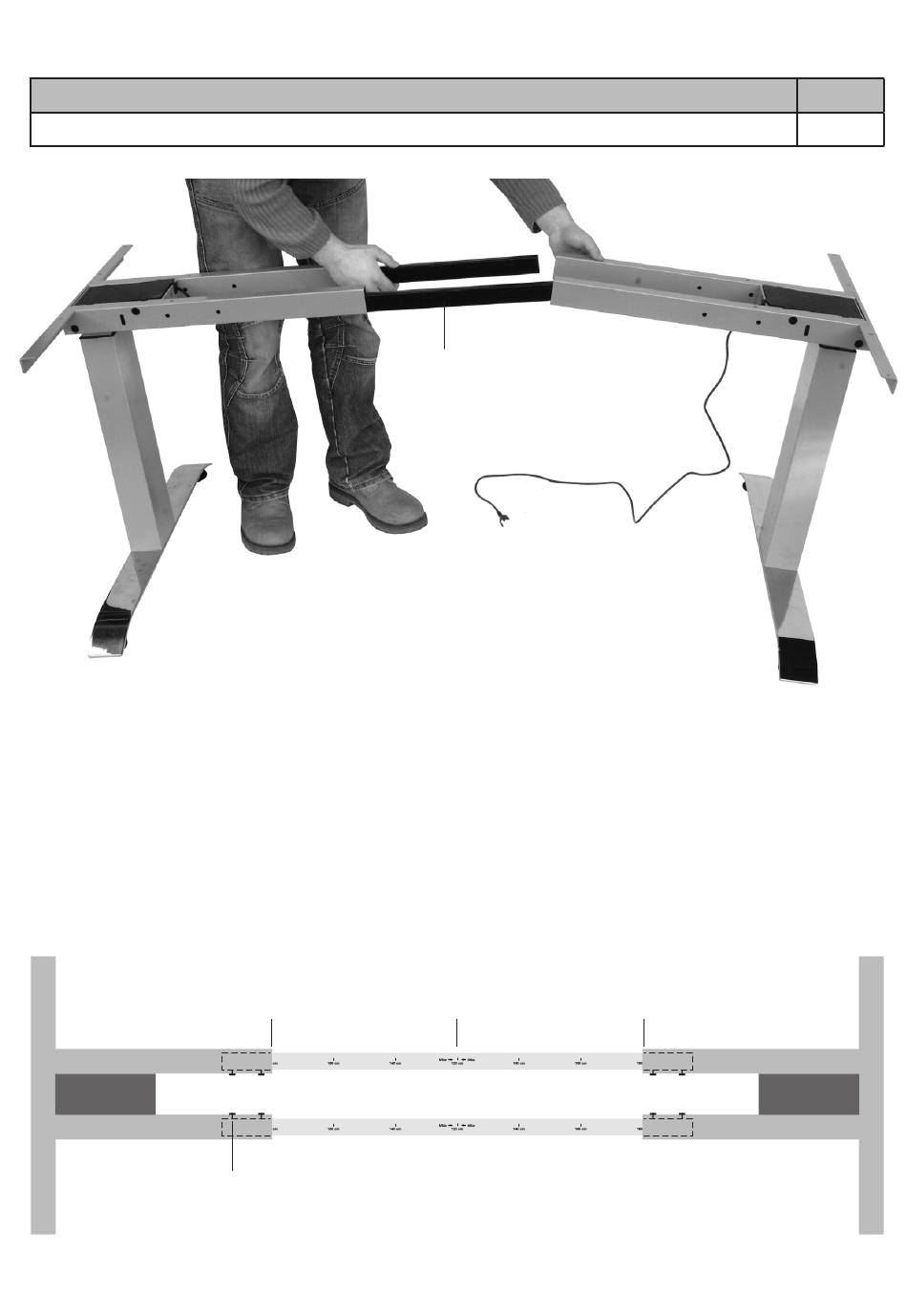

Heben Sie eines der Beine an und führen Sie die beiden langen Schiebestangen in die Quer-
stangen des Plattenträgers ein. Achten Sie darauf, dass die Einkerbung mit den Angaben für die
Mitte und dem maximalen Ausziehbereich nach oben zeigt. Diese muss erkennbar sein, um die
nachfolgende Breitenverstellung und Arretierung zu erleichtern.
Heben Sie anschließend das zweite Bein auf und rücken dieses an das andere Bein an.Verbinden
Sie die beiden Beine mit den Schiebestangen an den Querstangen der Plattenträger.
Stiftschrauben zum Arretieren der
Schiebestangen im Plattenträger
maximaler
Ausziehbereich
Schiebestangen
Einkerbung mit den Angaben für
die Mitte und dem maximalen
Ausziehbereich zeigt nach oben.
Mitte der
Schiebestangen
10
maximaler
Ausziehbereich
Anzahl
2
