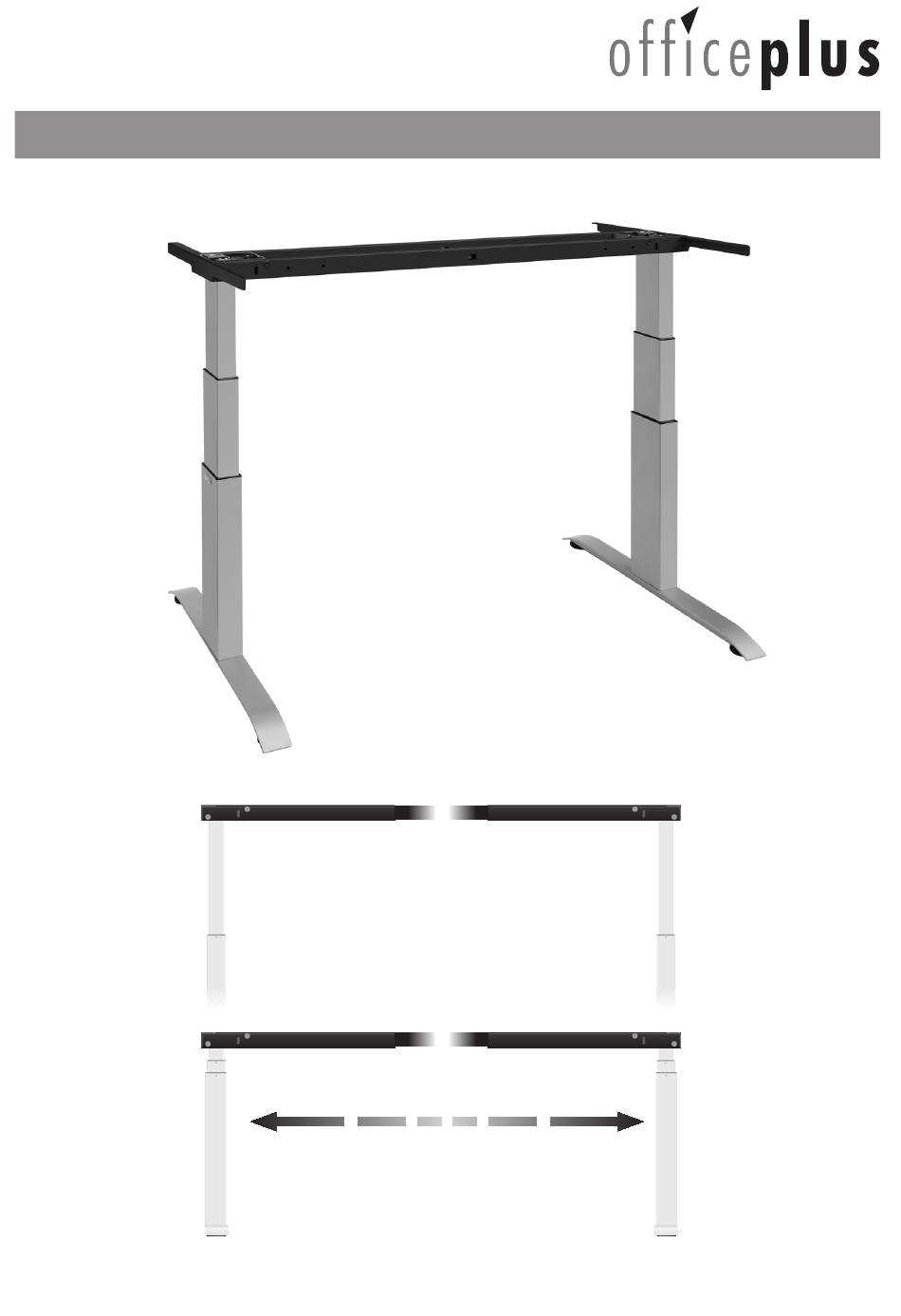

- Seite 1 Aufbauanleitung elektrischer Antrieb 2-motorig mit 0,3 W Standby-Modus Belastbarkeit: 150 kg elektrische Höhenverstellung von 60 - 126 cm stufenlos in der Breite ausziehbar von 118 - 176 cm...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Tischgestell dient ausschließlich der Verwendung als höhenverstellbarer Steh-Sitz-Arbeits- platz in Büros oder anderen geschlossenen Räumen. Das Tischgestell darf nur in gewerblichen Umgebungen aufgestellt und betrieben werden. Benutzen Sie das Tischgestell nicht in privater Umgebung. Beachten Sie unbedingt die Sicherheitshinweise. Kinder können die Gefahren des Tischgestells nicht einschätzen. -
Seite 3: Montage- Und Bedienungshinweise
(Geräusche, Qualm, Rauch, usw.) am Tischgestell entstehen sollten. Lassen Sie das Tischgestell durch einen Fachbetrieb reparieren. (Wiederinbetriebnahme erst nach erfolgter Reparatur!) Wartung und Instandhaltung • Das Tischgestell und seine Komponenten sind wartungsarm und bedürfen keiner speziellen regelmäßigen Wartung. • Führen Sie selbstständig keine Reparaturen am Tisch oder den Komponenten durch. •... - Seite 4 Lieferumfang Legen Sie vor der Montage die Einzelteile wie hier abgebildet vor sich auf den Boden. Prüfen Sie die Lieferung auf ihre Vollständigkeit. Plattenträger Memory-Schalter Schiebestange Bein mit Aufnahmeplatte links Fußausleger links Spaxschraube M5x20 Schraube M8x25 16 Stück 4 Stück Schraube M6x30 Spaxschraube M5x55 8 Stück...
- Seite 5 Plattenträger Beutel mit Werkzeugen Bein Schiebestange rechts Steuerungs- box mitNetzkabel Fußausleger rechts Inbusschlüssel SW3, SW5 und SW6 je 1 Stück...
-
Seite 6: Technische Daten
Technische Daten Steh-Sitz-Tischgestell Ursprungsland Deutschland System 2 Ketterer-Antriebsmotoren, 2-stufi g Material Stahl und Kunststoff Hub (max.) 66 cm Belastung Gestell (max.) 150 kg Gewicht 36 kg Hubgeschwindigkeit unbelastet 18 mm/s Spannungsversorgung 230 Volt 50 Hz, 3,15 A Standby-Modus 0,3 W Höhenverstellung per Memory-Schalter Garantie... - Seite 7 Montageanleitung Montage Fußausleger an die Beine Die benötigten Komponenten Anzahl Beine Fußausleger Schrauben M8x25 Inbusschlüssel SW6 Stellen Sie beide Beine wie abgebildet auf den Boden. Die Fußausleger wer- den so auf das Bein aufgesetzt, dass die Bohrungen für die Verschraubung übeinander liegen.
- Seite 8 Montage Fußausleger und Plattenträger an die Beine Die benötigten Komponenten Anzahl Beine mit montierten Fußauslegern Plattenträger Schrauben M6x30 Druckbuchsen Abstandsringe Inbusschlüssel SW5 Inbusschlüssel SW3 Beginnen Sie mit der Montage der beiden Plattenträger, indem Sie zu- erst ein Bein aufrecht stellen und einen der Plattenträger an den obe- ren Motorenkasten anbringen.
- Seite 9 Befestigen Sie den zweiten Platten- träger am anderen Bein, indem Sie diesen Vorgang wiederholen. Stellen Sie anschließend die beiden Beine mit den montierten Platten- trägern auf dem Boden ab. Die Plattenträger sind dabei zueinander ausgerichtet.
- Seite 10 Montage der Schiebestangen Die benötigten Komponenten Anzahl Schiebestangen Schiebestangen Einkerbung mit den Angaben für die Mitte und dem maximalen Ausziehbereich zeigt nach oben. Heben Sie eines der Beine an und führen Sie die beiden langen Schiebestangen in die Quer- stangen des Plattenträgers ein. Achten Sie darauf, dass die Einkerbung mit den Angaben für die Mitte und dem maximalen Ausziehbereich nach oben zeigt.
- Seite 11 Einstellung der Breite des Tischgestells stufenlos ausziehbar von 118 - 176 cm Ziehen Sie das Tischgestell an den beiden ausziehbaren Querstangen auf die gewünschte Breite auseinander. Die Gestellbreite richtet sich nach den Maßen der Tischplatte, die Sie einsetzen möchten. Wir empfehlen eine Tischplatten-Größe von min. 120 x 60 cm und max. 220 x 100 cm. Die Tischplatte wird auf dem Gestell so angebracht, dass sich auf allen Seiten der gleiche Abstand zum Gestell ergibt.
- Seite 12 Um das auf die Breite eingestellte Gestell zu fi xieren, müssen noch die Stiftschrauben an den Querstangen der Plattenträger mit dem Inbusschlüssel SW3 fest angezogen werden.
- Seite 13 Verkabelung der Steuerungsbox und der Motoren Die benötigten Komponenten Anzahl Steuerungsbox und Netzkabel Memory-Schalter mit Kabel und Aufnahmeplatte Verbinden Sie die beiden Kabel der Motoren mit der Steuerungsbox. Stecken Sie den Rund- stecker des Memory-Schalters in die Steuerungsbox. Schließen Sie die Steuerungsbox mit dem Netzkabel an die Stromversorgung an.
- Seite 14 Montage Gestell und Komponenten an der Tischplatte Hinweise zur Ausrichtung des Gestells auf die Tischplatte siehe Hinweis Seite 11 Steuerungsbox montiert an der Tischplatte Unterlegscheibe Memory-Schalter mit Aufnahmeplatte Für die Montage der Tischplatte drehen Sie das Tischgestell auf den Kopf und platzieren es auf der Tischplatte.
-
Seite 15: Störungen Und Fehlersuche
Wählen Sie den Platz auf der Vorderseite Ihrer Tischplatte, an dem der Memory-Schalter angebracht werden soll. Markieren sie mit der Aufnah- meplatte des Memory-Schalters die Schraublöcher. Setzen Sie vor der Montage die Aufnahmeplatte auf den Memory-Schalter auf. Schrauben Sie nach der Vorbohrung den Memory-Schalter an die gewünschte Posi- tion. - Seite 16 offi ceplus GmbH Saline 29 D-78628 Rottweil Telefon +49 (0) 741-248 04 +49 (0) 741-248 230 E-Mail info@offi ceplus.de Internet www.offi ceplus.de Anschrift Fachbetrieb Änderung in Konstruktion und Ausstattung vorbehalten. Einige Abbildungen der Aufbauanleitung können teilweise von Aufbauanleitungen der weiteren ergon-Tischgestelle entnommen sein.
