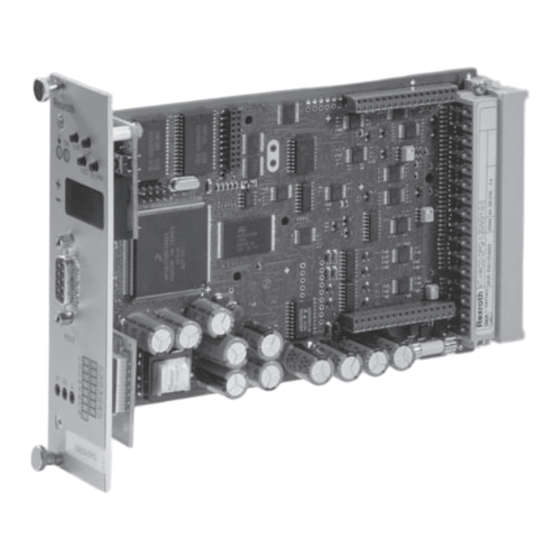

Digitale Reglerkarte für
hydraulische Schließeinheiten
Typ VT-HACD-DPC
Geräteserie 2X
Inhaltsübersicht
Inhalt
Bestellangaben
Merkmale
Seite
- Vorwahl der Zielpositionen über Parameter
und 2
- Istwerterfassung mittels SSI-Geber, inkrementellem oder ana-
logem Wegmesssystem möglich
2
- Tippbetrieb gesteuert
2, 3 und 4
- Freigabeeingang und OK-Ausgang
5
- ±0 V Referenzspannungsausgang
6 und 7
- Frontdisplay mit Tasten für die Anzeige und Änderung von
7
Parametern sowie für Diagnose
7
- RS232 serielle Schnittstelle
8
- bis zu 32 Reglerkarten zur Parametrierung und Diagnose über
9
lokalen Bus zusammenschaltbar
- Überdeckungskompensation für Ventile mit positiver
Überdeckung
- Notrampe
- Freie Konfiguration des Ventilkolbens
RD 30147/08.07
Ersetzt: 05.06
H7387_d
/0
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bosch Rexroth VT-HACD-DPC
Inhaltszusammenfassung für Bosch Rexroth VT-HACD-DPC
-
Seite 1: Inhaltsverzeichnis
Digitale Reglerkarte für RD 30147/08.07 /0 Ersetzt: 05.06 hydraulische Schließeinheiten Typ VT-HACD-DPC Geräteserie 2X H7387_d Inhaltsübersicht Merkmale Inhalt Seite – Vorwahl der Zielpositionen über Parameter Merkmale und 2 – Istwerterfassung mittels SSI-Geber, inkrementellem oder ana- logem Wegmesssystem möglich Bestellangaben –... -
Seite 2: Übersicht
Regelung von anspruchsvollen Systemen Übersicht mit niedriger Eigenfrequenz. Bei der VT-HACD-DPC handelt es sich um einen industriel- – Das Geschwindigkeitsprofil und die Kraftprofile können mit len Regler für Schließeinheiten auf einer digitalen Plattform. einem Proportionalventil oder mit separaten Ventilen für Die VT-HACD-DPC optimiert die Regelung einer hydraulischen Volumenstrom und Druck umgesetzt werden. -
Seite 3: Merkmale Und
Form schließen Anwendungen Zum Schließen der Form ist ein zweisegmentiges Profil vor- Die VT-HACD-DPC ist für die Steuerung von Schließeinheiten gesehen: das Verfahrsegment und das Formschutzsegment. konfiguriert und alle Parameter werden für die Schließanwen- Für jedes Segment kann eine maximale Druckkraftbegrenzung dungen benötigt. - Seite 4 Bei Auftreten eines Fehler erscheinen Fehlermeldungen. PC-Programm BODAC Mit dem PC-Programm BODAC erfolgen Konfiguration, Para- metrierung und Diagnose der VT-HACD-DPC über eine serielle Schnittstelle (RS 232). Über den lokalen Bus können bis zu 32 Reglerkarten zusammengeschaltet werden. Jeder Reglerkarte wird über BODAC eine Busadresse zugeordnet. Das Umste- cken des seriellen Schnittstellenkabels entfällt.
-
Seite 5: Blockschaltbild
Hydraulics Bosch Rexroth AG /0 RD 30147/08.07 VT-HACD-DPC Blockschaltbild... - Seite 6 6/0 Bosch Rexroth AG Hydraulics VT-HACD-DPC RD 30147/08.07 Technische Daten (Bei Geräteeinsatz außerhalb der angegebenen Werte bitte anfragen!) Betriebsspannung 24 VDC Funktionsbereich: oberer Grenzwert 35 V unterer Grenzwert 2 V Stromaufnahme 50 mA Sicherung 4 A träge Digitaleingänge Signal log 0 = 0 bis 5 V log = 6 V bis U Digitalausgänge...
-
Seite 7: Technische Daten 6 Und
Hydraulics Bosch Rexroth AG 7/0 RD 30147/08.07 VT-HACD-DPC Technische Daten (Fortsetzung) Kartenabmessungen Europakarte 00 x 60 mm, DIN 4494 Frontplattenabmessungen: Höhe 3 HE (28,4 mm) Breite Lötseite TE (5,08 mm) Breite Bauteilseite 7 TE zulässiger Betriebstemperaturbereich ϑ 0 bis 50 °C Lagertemperaturbereich ϑ... -
Seite 8: Geräteabmessungen
8/0 Bosch Rexroth AG Hydraulics VT-HACD-DPC RD 30147/08.07 Geräteabmessungen (Maßangaben in mm) OK ENT RS232 X1 X2 8TE (40,3) 195,5... -
Seite 9: Projektierungs- / Wartungshinweise / Zusatzinformationen
Hydraulics Bosch Rexroth AG 9/0 RD 30147/08.07 VT-HACD-DPC Projektierungs- / Wartungshinweise / Zusatzinformationen Produktdokumentation für VT-HACD-DPC RD 3047 Technisches Datenblatt (dieses Dokument) RD 3047-B Installations- und Bedienungsanleitung RD 3047-0-B Inbetriebnahme- und Bedienungsanleitung RD 3047-U Erklärung zur Umweltverträglichkeit RD 3047-02-Z Inbetriebnahmeanleitung CANopen-Schnittstelle... - Seite 10 Bosch Rexroth AG Hydraulics VT-HACD-DPC RD 30147/08.07 Notizen Bosch Rexroth AG © Alle Rechte bei Bosch Rexroth AG, auch für den Fall von Schutz- Hydraulics rechtsanmeldungen. Jede Verfügungsbefugnis, wie Kopier- und Weiterga- Zum Eisengießer berecht, bei uns. 9786 Lohr am Main, Germany Die angegebenen Daten dienen allein der Produktbeschreibung.
