GRETSCH-UNITAS
Einfrästiefe ab
Auflage Stulp
(nur bei PVC)
28
16
16
40
16
16
40
16
16
32.5
34.5
20
2.5
20
34.5
2.5
34.5
32.5
31.9
2
1
Beachten Sie vor der Montage unbedingt die Montage- und Bedienungsanleitung,
insbesondere die Funktionshinweise, die Montage der Kontaktplatten und die Einstellung
des Hubs und der Stössel.
(Anleitung C59501176 für SECUREconnect 50, Anleitung 0-45654 für SECUREconnect 100,
Anleitung C59501202 für SECUREconnect 200)
Artikelnr. für Stulpe Flügelteil / Rahmenteil siehe Tabelle T709745.
Hinweise für Kabelverlegung und Verschraubung:
Kabel müssen so verlegt werden, dass sie zu keiner Zeit durch Schrauben oder andere
Beschlagteile beschädigt werden!
Keine Mauerankerschrauben in Nähe des SECUREconnect Rahmenteils setzen.
Achtung: 230 V Zuleitung!
Bei Befestigungsschrauben Länge je nach Profilsystem wählen.
Vor Montage des SECUREconnect müssen im Flügel- / Rahmenprofil die
Befestigungsbohrungen vorgebohrt werden.
Bohrungen können mit Hilfe des SECUREconnect angezeichnet werden.
Beim Bohren darf das SECUREconnect nicht im Flügel / Rahmen verbleiben, damit keine
Metallspäne Kurzschlüsse an den Kontaktleisten hervorrufen können.
Nach dem Bohren Metallspäne vollständig aus dem Profil entfernen.
Description
SECUREconnect
Neutrale Holz-, PVC- und Aluminiumprofile
--
Release No.
--
Mod. No.
G32523
Level
Released
Scale
%
Modification
5
Size
1
Ver.
--
--
Draft
29.08.2016
Ei
Drawing No.
0-45733-L0-0-0
Sheet
1/1
Replacement for
--
EN
ES
FR
--
--

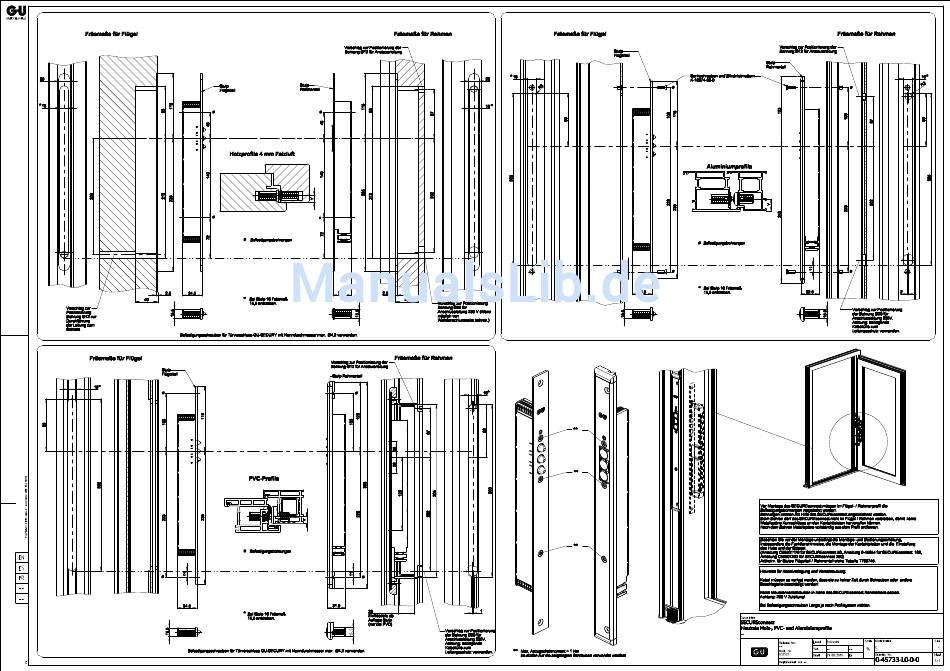

Fräsmaße für Flügel
Fräsmaße für Rahmen
Holzprofile 4 mm Falzluft
PVC-Profile
Fräsmaße für Rahmen
Fräsmaße für Flügel
Aluminiumprofile
Fräsmaße für Rahmen
Fräsmaße für Flügel
**
Max. Anzugsdrehmoment = 1 Nm
Es dürfen nur die beigelegten Schrauben verwendet werden!
#
#
#
#
#
Befestigungsbohrungen
#
#
# Befestigungsbohrungen
#
#
#
# Befestigungsbohrungen
#
#
*
Bei Stulp 16 Fräsmaß
15,5 anstreben.
*
Bei Stulp 16 Fräsmaß
15,5 anstreben.
*
Bei Stulp 16 Fräsmaß
15,5 anstreben.
Befestigungsschrauben für Türverschluss GU-SECURY mit Nenndurchmesser max. Ø4,2 verwenden.
*
Vorschlag zur Positionierung
der Bohrung Ø20 für
Anschlussleitung 230V.
Achtung: beiliegende
Kabeltülle zum
Leitungsschutz verwenden.
Vorschlag zur Positionierung der
Bohrung Ø12 für Ansteuerleitung
*
Vorschlag zur Positionierung
Bohrung Ø20 für
Anschlussleitung 230 V (Wenn
möglich von
Wandanschlussseite bohren.)
Vorschlag zur Positionierung der
Bohrung Ø12 für Ansteuerleitung
Stulp
Rahmenteil
*
Vorschlag zur
Positionierung
Bohrung Ø12 zur
Durchführung
der Leitung zum
Schloss
*
Stulp
Flügelteil
Vorschlag zur Positionierung
der Bohrung Ø20 für
Anschlussleitung 230V.
Achtung: beiliegende
Kabeltülle zum
Leitungsschutz verwenden.
Vorschlag zur Positionierung der
Bohrung Ø12 für Ansteuerleitung
*
*
Stulp
Flügelteil
Befestigungsschrauben für Türverschluss GU-SECURY mit Nenndurchmesser max. Ø4,2 verwenden.
Stulp
Flügelteil
**
**
**
#
Stulp
Rahmenteil
Senkschrauben und Blindnietmuttern
K-18674-00-0
Stulp Rahmenteil
