PLCM-UNL
32" - 75"
(81 - 190 cm)
CMJ300
CMJ310
CMJ450
CMJ453
CMJ455
CMJ470
CMJ471
CMJ500R1
1
200 lb
MAX
(91 kg)
2012-06-15
#: 203-9160-5 (2015-08-20)
Werbung
Verwandte Anleitungen für peerless-AV PLCM-UNL
Inhaltszusammenfassung für peerless-AV PLCM-UNL

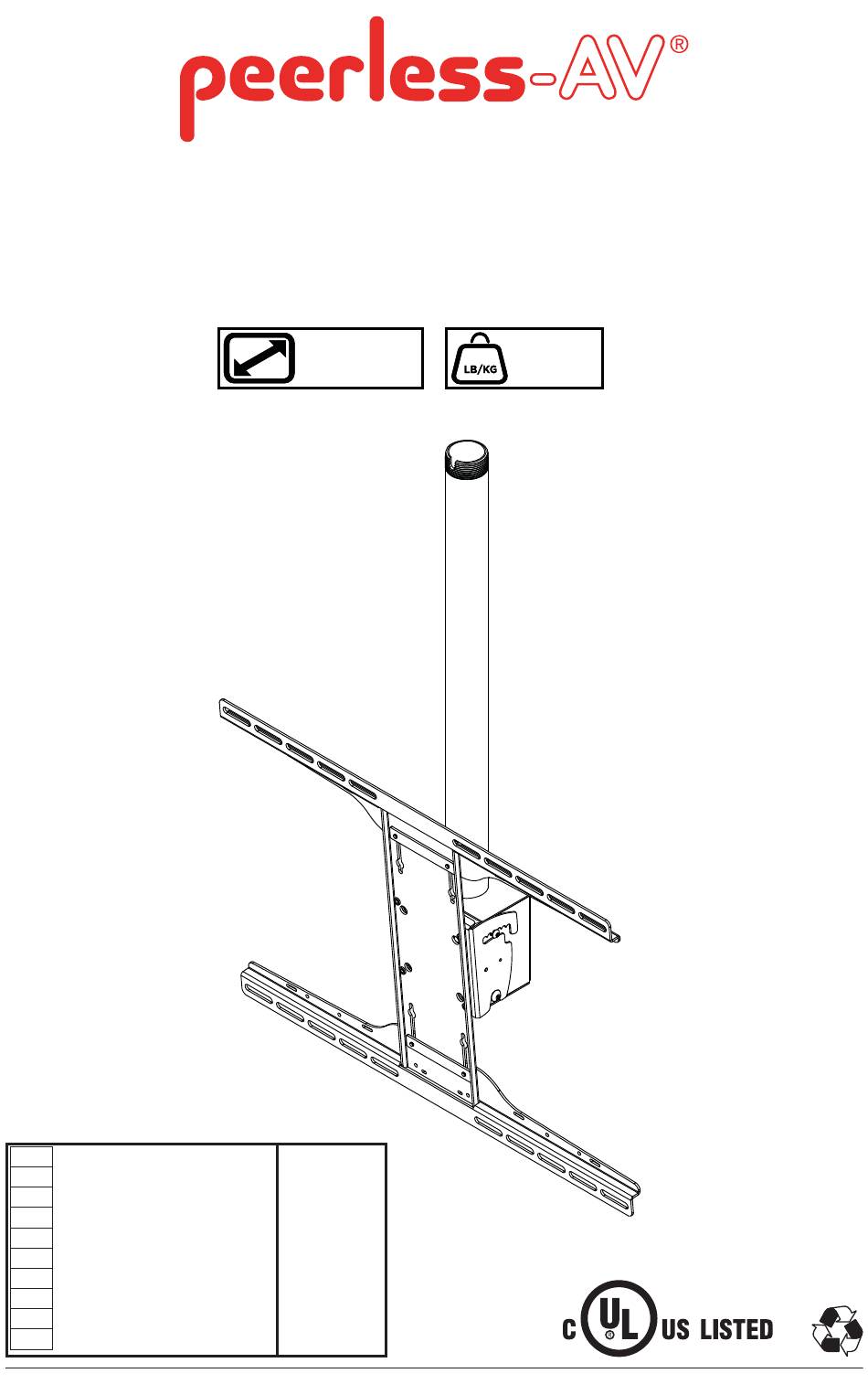

- Seite 1 PLCM-UNL 32" - 75" 200 lb (81 - 190 cm) (91 kg) Compatible model/series* Modelo/serie compatible* CMJ300 Modèle/gamme compatible* CMJ310 Kompatible Modelle/Serien* CMJ450 Compatibel model/serie* CMJ453 Modello/serie* compatibile CMJ455 ČEŠ Kompatibilní Model/série* CMJ470 Kompatibilný Model/séria* CMJ471 Modelos/séries compatíveis CMJ500R1 Uyumlu modeler/ seriler* TÜR...
- Seite 2 WARNING ENG - Before installing make sure the supporting surface will support the combined load of the equipment and hardware. Screws must be tightly secured. Do not overtighten screws or damage can occur and product may fail. Never exceed the Maximum Load Capacity. Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
- Seite 3 VÝSTRAHA ČEŠ - Před instalací se ujistěte, že podpůrný povrch udrží součet zatížení zařízení a hardwaru. Šrouby je třeba dotáhnout napevno. Nedotahujte šrouby nadměrně, jinak by mohlo dojít ke škodám a selhání funkce výrobku. Nikdy nepřekračujte maximální kapacitu zatížení. Vždy používejte pomoc druhé osoby nebo mechanického zdvižného zařízení...
- Seite 4 Symbols Símbolos Symboles Symbole Symbolen WARNING Simboli ADVERTENCIA Symboly ČEŠ Skip to step. ADVERTISSEMENT Symboly Continúe con el ACHTUNG Screws must get at least three Símbolos paso. WAARSCHUWING full turns and fi t snug. Semboller TÜR Passez à l’étape. AVVERTENZA Los tornillos tienen que dar, Weiter mit Schritt.
- Seite 5 Tools Needed for Assembly. Herramientas necesarias para el ensamblaje. Outils nécessaires au montage. To properly tighten screws: Tighten until screw Für den Zusammenbau erforderliche Werkzeuge. head makes contact, then tighten another 1/2 Voor montage benodigd gereedschap. turn. Do not overtighten screws. Attrezzi necessari per l’assemblaggio.
- Seite 6 Parts (Before beginning, make sure you have all parts shown below). Piezas (antes de iniciar, asegúrese de tener todas las piezas siguientes). Pièces (avant de commencer, assurez-vous d’avoir toutes les pièces illustrées ci-dessous). Teile (Achten Sie vor Beginn der Arbeiten darauf, dass alle unten abgebildeten Teile vorhanden sind). Onderdelen (hoort u zich ervan te overtuigen dat u alle onderdelen hebt, die hieronder te zien zijn).
- Seite 7 E ( 3 ) F (1) G (2) H (2) M5 x 8mm screw vertical plate horizontal plate plate nut I ( 4 ) J ( 4 ) K ( 4 ) L ( 4 ) M (4) M4 x 12mm M4 x 25mm M6 x 12mm M6 x 25mm...
- Seite 8 Ceiling plate (CMJ series) Placa de techo (serie CMJ) Plaque de plafond (gamme de CMJ) Deckenplatte (CMJ-serie) Plafondplaat (CMJ-serie) Piastra da soffi tto (serie CMJ) Stropní deska (série CMJ) ČEŠ Stropná doska (série CMJ) Chapa do teto (série CMJ) Tavan plakası (CMJ serisi) TÜR Align slot of extension column (S) with one of holes in ceiling plate.
- Seite 9 E (2) 2012-06-15 #: 203-9160-5 (2015-08-20)
- Seite 10 X = 100-200mm X = 200-300mm X = 300-400mm 2a-1 2b-1 2c-1 2012-06-15 #: 203-9160-5 (2015-08-20)
- Seite 11 2a-1 2b-1 2c-1 2a-2 2b-2 2c-2 Do not tighten the screws. Do not tighten the screws. Do not tighten the screws. No apriete los tornillos. No apriete los tornillos. No apriete los tornillos. Ne serrez pas les vis. Ne serrez pas les vis. Ne serrez pas les vis.
- Seite 12 R (4) 2012-06-15 #: 203-9160-5 (2015-08-20)
- Seite 13 Screws must get at least three full turns and fi t snug. Los tornillos tienen que dar, por lo menos, tres vueltas completas y quedar ajustados. Il faut effectuer au moins trois tours de vis complets et bien serrer les vis. Schrauben sind mindestens drei volle Umdrehungen einzudrehen und müssen fest anliegen.
- Seite 14 Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. ČEŠ Utiahnite. Apertar. Sıkmak. TÜR 2012-06-15 #: 203-9160-5 (2015-08-20)
- Seite 15 +20°/-5° Tighten. Apretar. Serrer. Anziehen. Aandraaien. Stringere. Utáhněte. ČEŠ Utiahnite. Apertar. Sıkmak. TÜR 2012-06-15 #: 203-9160-5 (2015-08-20)
- Seite 16 LIMITED FIVE-YEAR WARRANTY Peerless Industries, Inc. (“Peerless”) warrants to original end-users of Peerless products will be free from defects in material and ® workmanship, under normal use, for a period of fi ve years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product's manufacture).
- Seite 17 BESCHRÄNKTEN FÜNFJÄHRIGEN GARANTIE Peerless Industries, Inc. („Peerless”) übernimmt gegenüber den ursprünglichen Endnutzern von Peerless®-Produkten die Gewährleistung, dass diese unter normalen Einsatzbedingungen für fünf Jahre ab Datum des Kaufs durch den ursprünglichen Endnutzer (aber in keinem Fall länger als sechs Jahre nach Herstellungsdatum des Produkts) frei von Material- und Verarbeitungsfehlern sind. Peerless repariert oder ersetzt nach eigenem Ermessen ein Produkt, das dieser Garantie nicht entspricht, oder erstattet den Kaufpreis dafür.
- Seite 18 OMEZENÁ PĚTILETÁ ZÁRUKA Peerless Industries, Inc. (“Peerless”) zaručuje původním koncovým uživatelům výrobků Peerless®, že budou bez vad na materiálu a provedení, za podmínky běžného používání, po dobu pěti let od data nákupu původním koncovým uživatelem (ale v žádném případě ne déle než...
- Seite 19 BEŞ YILLIK SINIRLI GARANTİ Peerless Industries, Inc. (bundan sonra “Peerless” olarak anılacaktır) Peerless® ürünlerinde normal kullanım koşulları altında orijinal son kullanıcının satın alma tarihinden itibaren beş yıl süreyle (ama her halükarda ürünün üretim tarihinden itibaren en fazla altı yıl süreyle) malzeme ve işçilik arızaları...
- Seite 20 Patented. Utility Patent No. 8,348,212; 8,517,322. Peerless-AV Peerless-AV Europe Peerless-AV de Mexico 2300 White Oak Circle Unit 3 Watford Interchange, Ave de las Industrias 413 Aurora, IL 60502 Colonial Way, Watford, Herts, Parque Industrial Escobedo Email: tech@peerlessmounts.com WD24 4WP, United Kingdom Escobedo N.L Mexico 66050...
