Installazione elettrica
Alimentazione
Potenza nominale max.
Interruttori di protezione I
RCD
Classe di protezione
Classe di protezione

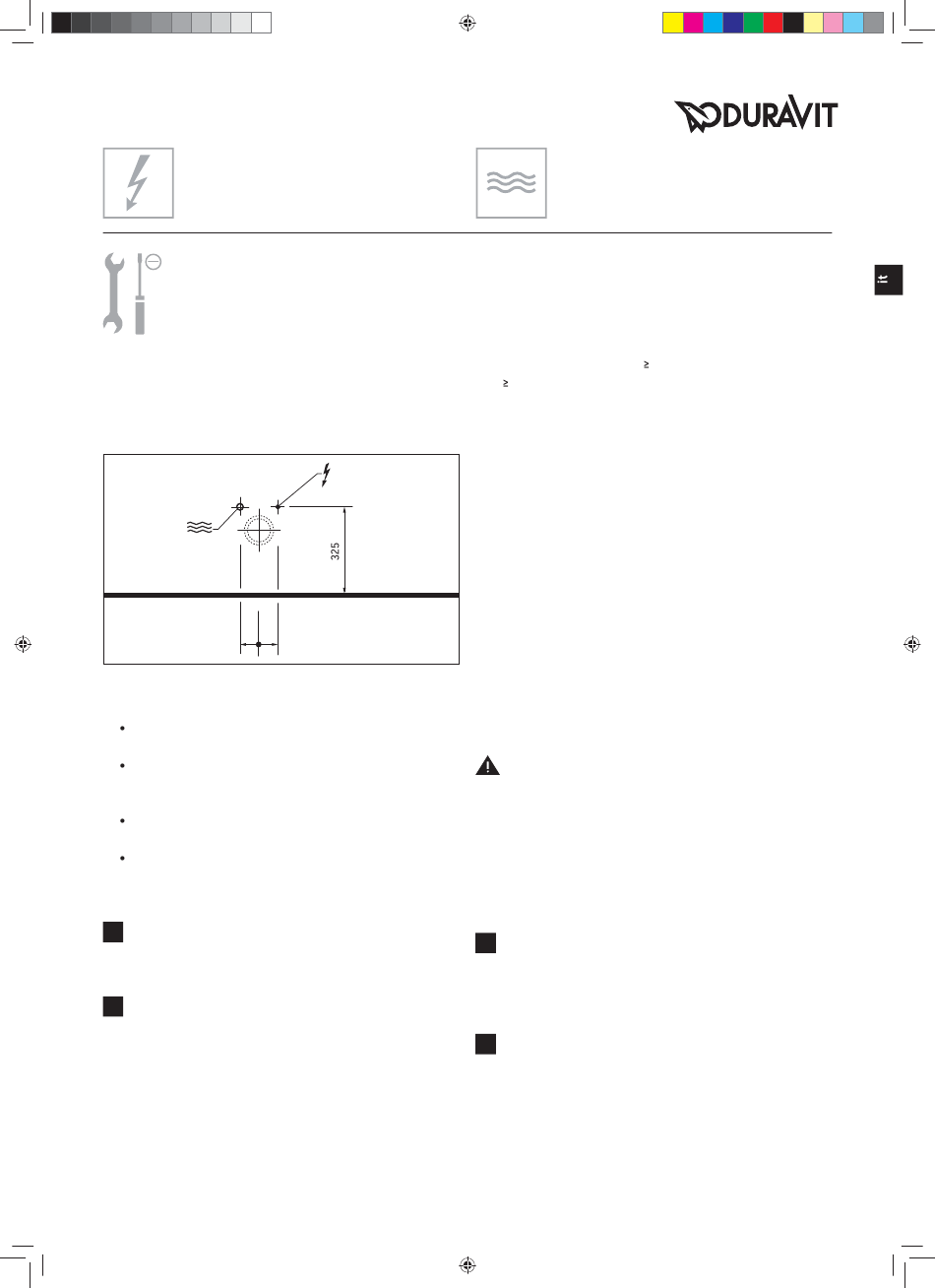

Posizione collegamento elettrico/allacciamento
dell'acqua
IG 1/2"
Preinstallazione
> Posare il cavo fisso di alimentazione elettrica:
Fare attenzione alla posizione del collegamento
elettrico
Far uscire la linea di alimentazione per una
lunghezza di almeno 800 mm
> Installare la protezione.
Collegare a monte un interruttore di protezione
separato
Collegare a monte un salvavita (RCD)
> Provvedere a una corretta messa a terra
dell'apparecchio.
18
Collegare il cavo (fig. 18)
> Fare attenzione ai conduttori L, N, PE.
20
Montare la presa di collegamento (fig. 20)
> Fissare la presa di collegamento sul vaso a
pavimento nel punto previsto.
SensoWash_MAL_SWC_54025.indb 15
220 – 240 V ~ 50/60 Hz
1,65 kW
= 16 A
N
I = 30 mA
N
IP X4
1
60 60

Installazione idraulica

Acqua fredda DN 15 (1/2")
Pressione 0,07 – 0,75 MPa
dell'acqua (0,7 – 7,5 bar)
Durezza dell'acqua max. 2,4 mmol/l
NOTA!
> Con durezza dell'acqua
( 14° dH oppure 24° fH) installare un
impianto di addolcimento dell'acqua.
Preinstallazione
> Installare l'attacco e lo scarico dell'acqua nelle zone
indicate.
PERICOLO!
Pericolo per la salute e possibile danneggiamento del
prodotto.
> Alimentare il WC con doccetta con acqua potabile
fredda (PWC) dalla condotta principale dell'acqua.
> Non collegare acqua di scarico, acque grigie, acqua
industriale, acqua marina o altro; non collegare acqua
depurata, se non moderatamente.
7
Collegare l'acqua (fig. 7)
NOTA! Evitare anomalie di funzionamento.
> Utilizzare solo i tubi flessibili di adduzione
dell'acqua in dotazione.
9
Collegare l'acqua (fig. 9)
NOTA! Evitare anomalie di funzionamento.
> Utilizzare solo i tubi flessibili di adduzione
dell'acqua in dotazione.
2,4 mmol/l
