➂

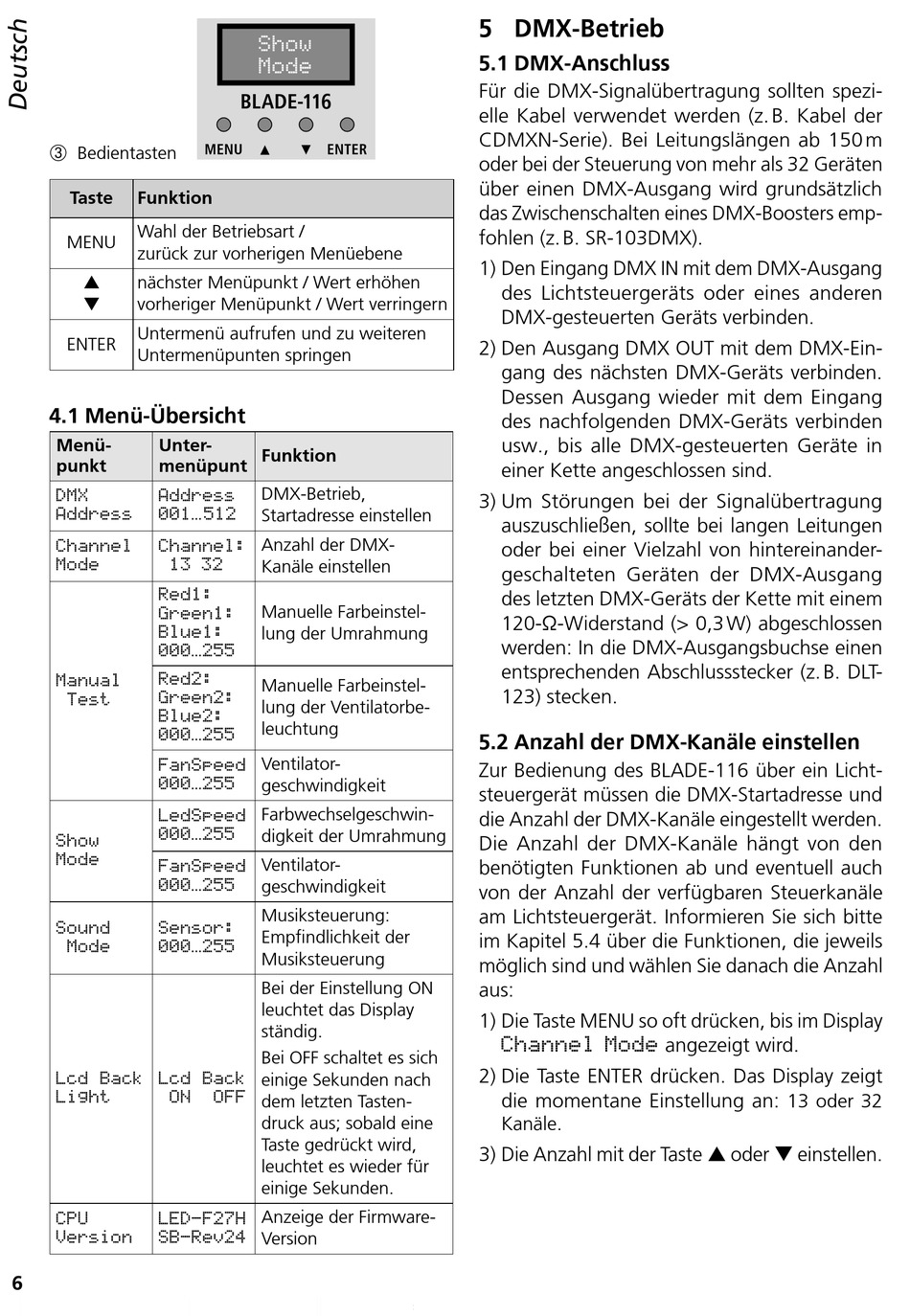

Bedientasten
Taste
Funktion
Wahl der Betriebsart /
MENU
zurück zur vorherigen Menüebene
nächster Menüpunkt / Wert erhöhen
vorheriger Menüpunkt / Wert verringern
Untermenü aufrufen und zu weiteren
ENTER
Untermenüpunten springen
4.1 Menü-Übersicht
Menü-
Unter-
punkt
menüpunt
DMX
Address
Address
001... 512
Channel
Channel:
Mode
13 32
Red1:
Green1:
Blue1:
000...255
Red2:
Manual
Green2:
Test
Blue2:
000...255
FanSpeed
000...255
LedSpeed
000...255
Show
Mode
FanSpeed
000...255
Sound
Sensor:
Mode
000...255
Lcd Back
Lcd Back
Light
ON
CPU
LED-F27H
Version
SB-Rev24
6
Show
Mode
BLADE-116
MENU
ENTER
Funktion
DMX-Betrieb,
Startadresse einstellen
Anzahl der DMX-
Kanäle einstellen
Manuelle Farbeinstel-
lung der Umrahmung
Manuelle Farbeinstel-
lung der Ventilatorbe-
leuchtung
Ventilator-
geschwindigkeit
Farbwechselgeschwin-
digkeit der Umrahmung
Ventilator-
geschwindigkeit
Musiksteuerung:
Empfindlichkeit der
Musiksteuerung
Bei der Einstellung ON
leuchtet das Display
ständig .
Bei OFF schaltet es sich
einige Sekunden nach
OFF
dem letzten Tasten-
druck aus; sobald eine
Taste gedrückt wird,
leuchtet es wieder für
einige Sekunden .
Anzeige der Firmware-
Version
5 DMX-Betrieb
5.1 DMX-Anschluss
Für die DMX-Signalübertragung sollten spezi-
elle Kabel verwendet werden (z . B . Kabel der
CDMXN-Serie) . Bei Leitungslängen ab 150 m
oder bei der Steuerung von mehr als 32 Geräten
über einen DMX-Ausgang wird grundsätzlich
das Zwischenschalten eines DMX-Boosters emp-
fohlen (z . B . SR-103DMX) .
1) Den Eingang DMX IN mit dem DMX-Ausgang
des Lichtsteuergeräts oder eines anderen
DMX-gesteuerten Geräts verbinden .
2) Den Ausgang DMX OUT mit dem DMX-Ein-
gang des nächsten DMX-Geräts verbinden .
Dessen Ausgang wieder mit dem Eingang
des nachfolgenden DMX-Geräts verbinden
usw ., bis alle DMX-gesteuerten Geräte in
einer Kette angeschlossen sind .
3) Um Störungen bei der Signalübertragung
auszuschließen, sollte bei langen Leitungen
oder bei einer Vielzahl von hintereinander-
geschalteten Geräten der DMX-Ausgang
des letzten DMX-Geräts der Kette mit einem
120-Ω-Widerstand (> 0,3 W) abgeschlossen
werden: In die DMX-Ausgangsbuchse einen
entsprechenden Abschlussstecker (z . B . DLT-
123) stecken .
5.2 Anzahl der DMX-Kanäle einstellen
Zur Bedienung des BLADE-116 über ein Licht-
steuergerät müssen die DMX-Start adresse und
die Anzahl der DMX-Kanäle eingestellt werden .
Die Anzahl der DMX-Kanäle hängt von den
benötigten Funktionen ab und eventuell auch
von der Anzahl der verfügbaren Steuerkanäle
am Lichtsteuergerät . Informieren Sie sich bitte
im Kapitel 5 .4 über die Funktionen, die jeweils
möglich sind und wählen Sie danach die Anzahl
aus:
1) Die Taste MENU so oft drücken, bis im Display
Channel Mode
2) Die Taste ENTER drücken . Das Display zeigt
die momentane Einstellung an:
Kanäle .
3) Die Anzahl mit der Taste oder einstellen .
angezeigt wird .
13 oder 32
