Szerelés
3.3 Elektromos csatlakozás
Figyelem: Nyitott készülék esetén életveszély az elektromos áram miatt.
V Az Easycom Switch készüléket a kinyitás előtt áramtalanítsa (húzza ki a
hálózati csatlakozót vagy a kismegszakítóval válassza le a készüléket az
elektromos hálózatról).
V A Western dugós csatlakozót [3] csatlakoztassa az Easycom Switch-re és a telefonra
(szükség esetén adapterrel).

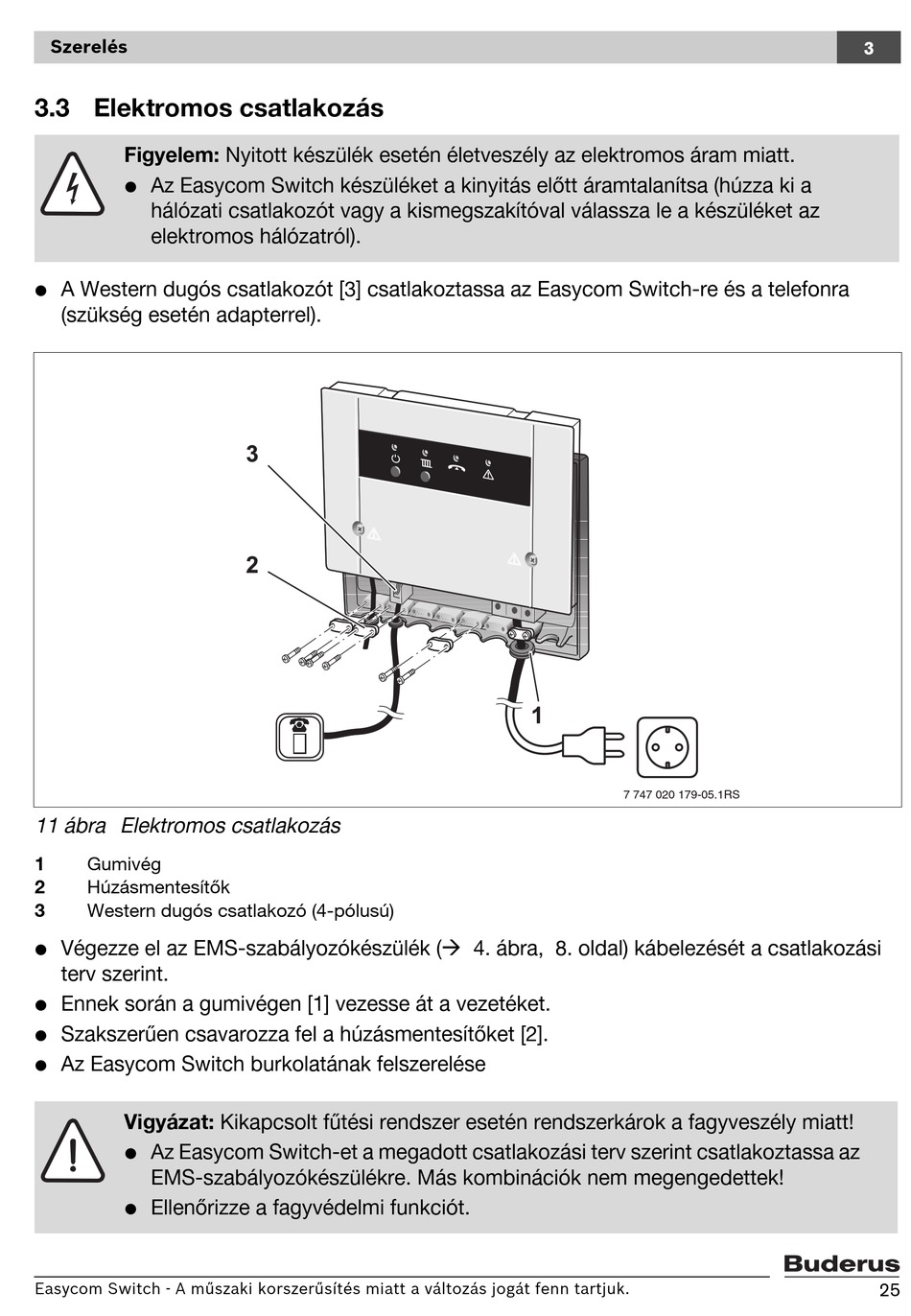

11 ábra Elektromos csatlakozás
1 Gumivég
2 Húzásmentesítők
3 Western dugós csatlakozó (4-pólusú)
V Végezze el az EMS-szabályozókészülék (
terv szerint.
V Ennek során a gumivégen [1] vezesse át a vezetéket.
V Szakszerűen csavarozza fel a húzásmentesítőket [2].
V Az Easycom Switch burkolatának felszerelése
Vigyázat: Kikapcsolt fűtési rendszer esetén rendszerkárok a fagyveszély miatt!
V Az Easycom Switch-et a megadott csatlakozási terv szerint csatlakoztassa az
EMS-szabályozókészülékre. Más kombinációk nem megengedettek!
V Ellenőrizze a fagyvédelmi funkciót.
Easycom Switch - A műszaki korszerűsítés miatt a változás jogát fenn tartjuk.
7 747 020 179-05.1RS
4. ábra, 8. oldal) kábelezését a csatlakozási
