Instalace

3 Instalace
3.1 Kontrola obsahu dodávky
– Easycom Switch
– telefonní připojovací kabel
– návod k instalaci a obsluze
– montážní materiál a potřebné drobné části
3.2 Montáž

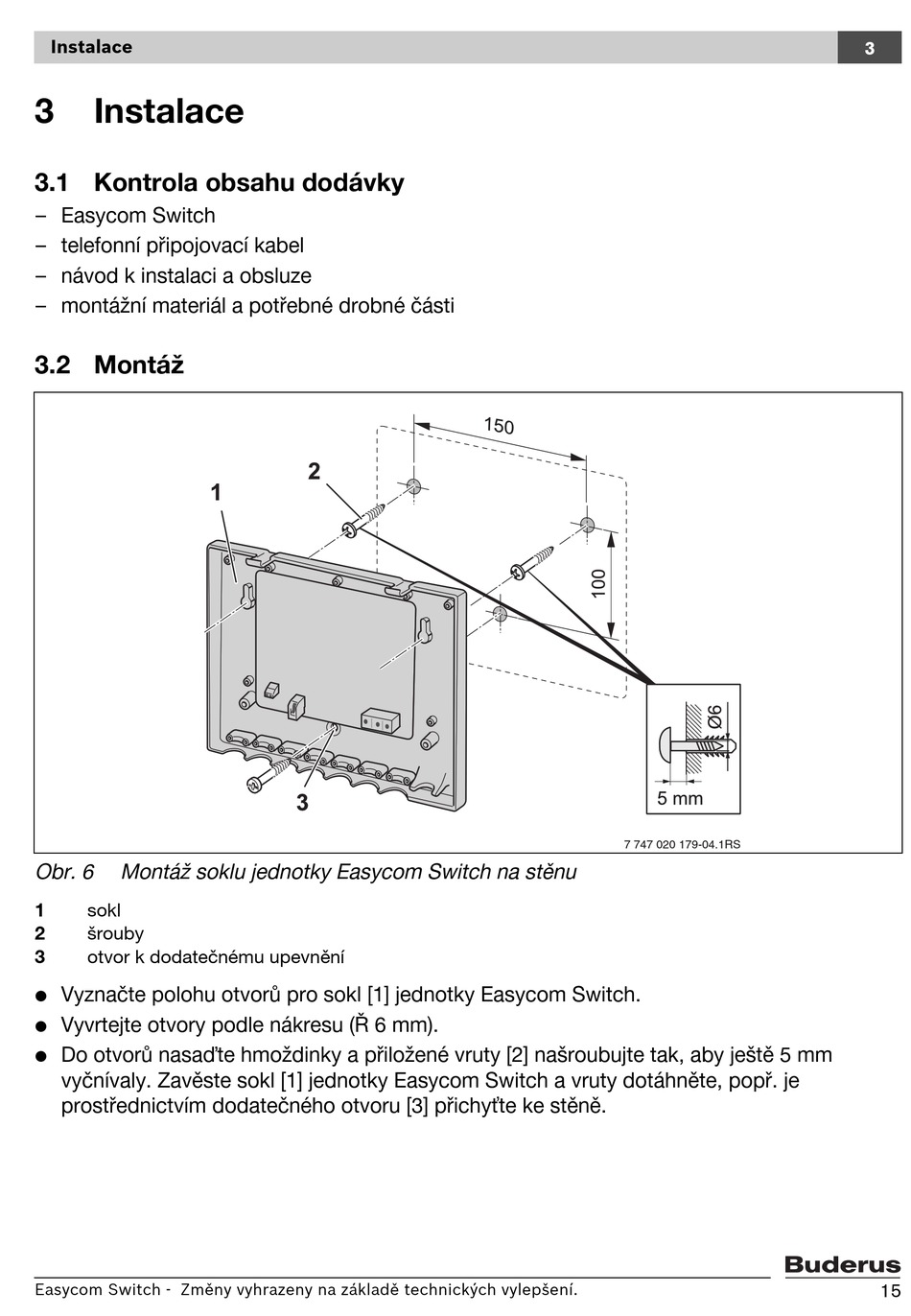

Obr. 6 Montáž soklu jednotky Easycom Switch na stěnu
1 sokl
2 šrouby
3 otvor k dodatečnému upevnění
V Vyznačte polohu otvorů pro sokl [1] jednotky Easycom Switch.
V Vyvrtejte otvory podle nákresu (Ř 6 mm).
V Do otvorů nasa te hmoždinky a přiložené vruty [2] našroubujte tak, aby ještě 5 mm
vyčnívaly. Zavěste sokl [1] jednotky Easycom Switch a vruty dotáhněte, popř. je
prostřednictvím dodatečného otvoru [3] přichy te ke stěně.
Easycom Switch - Změny vyhrazeny na základě technických vylepšení.
7 747 020 179-04.1RS
