ZETTLER Medicall 800
4.47 127.5860, Verlängerungskabel, für VarioLine Patientenhand-
geräte

4.47.1 Beschreibung

Verlängerungskabel, für VarioLine Patientenhandgeräte.
Je nach Serie des Patientenhandgerätes müssen Sie
die Haken in der Buchse austauschen:
 127.xxxx: Haken nach außen (vormontiert).
 125.xxxx: Haken, nach innen.

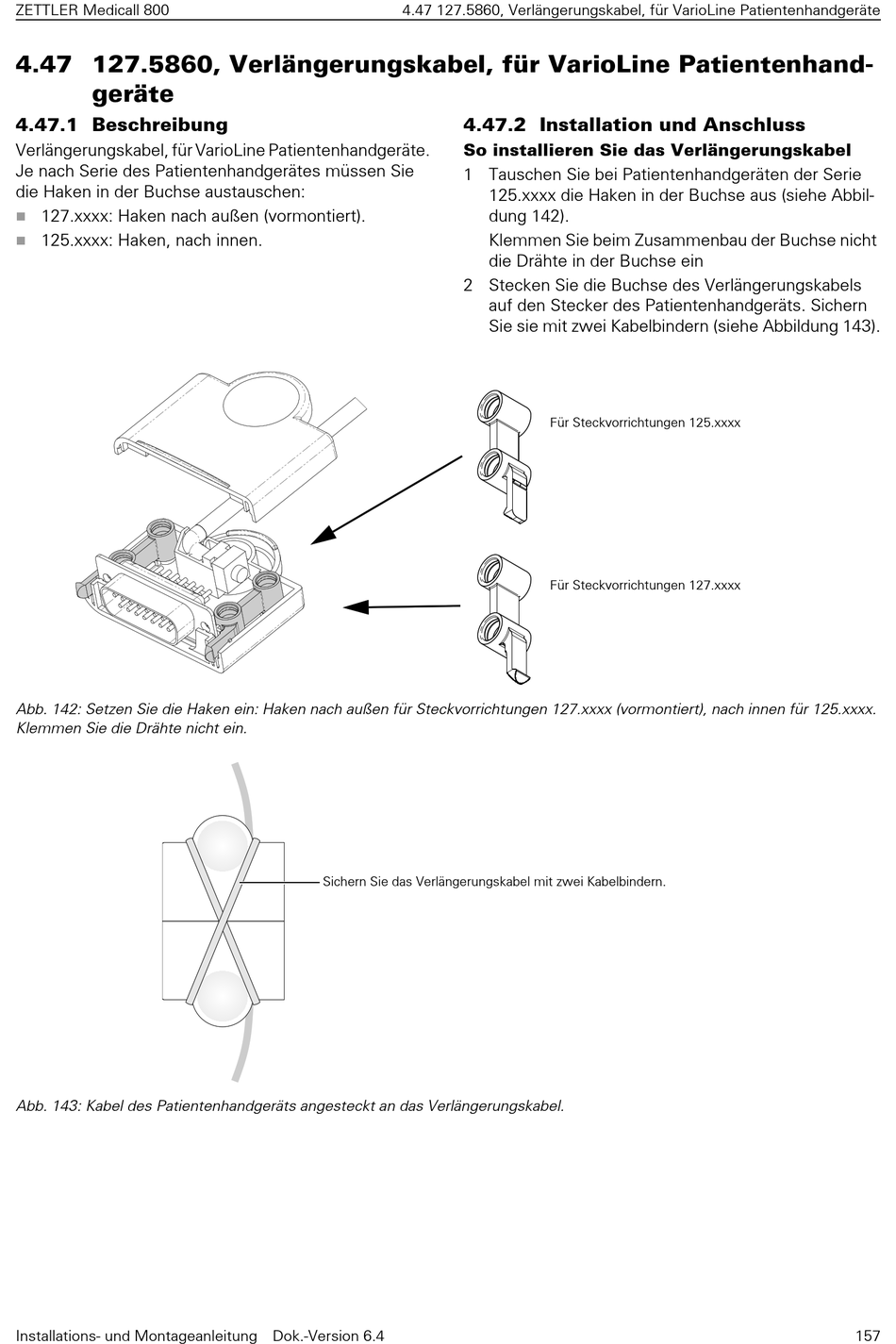

Abb. 142: Setzen Sie die Haken ein: Haken nach außen für Steckvorrichtungen 127.xxxx (vormontiert), nach innen für 125.xxxx.
Klemmen Sie die Drähte nicht ein.
Abb. 143: Kabel des Patientenhandgeräts angesteckt an das Verlängerungskabel.
Installations- und Montageanleitung Dok.-Version 6.4
4.47 127.5860, Verlängerungskabel, für VarioLine Patientenhandgeräte

4.47.2 Installation und Anschluss

So installieren Sie das Verlängerungskabel
1 Tauschen Sie bei Patientenhandgeräten der Serie
125.xxxx die Haken in der Buchse aus (siehe Abbil-
dung 142).
Klemmen Sie beim Zusammenbau der Buchse nicht
die Drähte in der Buchse ein
2 Stecken Sie die Buchse des Verlängerungskabels
auf den Stecker des Patientenhandgeräts. Sichern
Sie sie mit zwei Kabelbindern (siehe Abbildung 143).
Sichern Sie das Verlängerungskabel mit zwei Kabelbindern.
Für Steckvorrichtungen 125.xxxx
Für Steckvorrichtungen 127.xxxx
