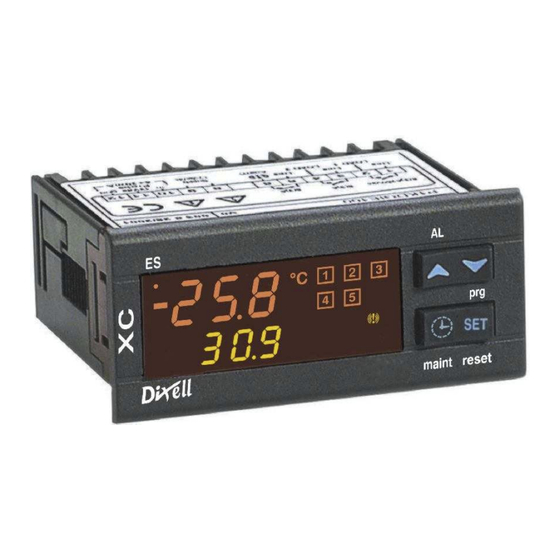

dixell XC440C Bedienungsanweisung
Verbundregler
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für dixell XC440C
Inhaltszusammenfassung für dixell XC440C
- Seite 1 Verbundregler XC440C Bedienungsanweisung...
- Seite 2 ZUR RASCHEN INBETRIEBNAHME < Sie müssen nur 8 Parameter vorgeben ! > Für eine rasche Inbetriebnahme des XC440C (Version ab August 2004), bieten wir Ihnen hier eine Kurzanweisung. Die Kurzanweisung ist kein vollständiges Handbuch und soll es auch nicht sein ! Typ A: XC440C-0B00A Regelung von Verdichtern(-Stufen) Typ C: XC440C-0C00C Regelung der Verflüssigergebläse...
- Seite 3 Kurzanleitung für Typ A (XC440C-0B00A für Verdichter-Regelung) Bitte alle Werte als absolute Druckwerte vorgeben ! Vorausgesetzt Sie verwenden eine Drucksonde. Selbstverständlich können Sie den Fühlertyp auch auf PTC oder NTC vorgeben. 8 Parameter müssen noch von Ihnen vorgeben werden. Parameterebene betreten (Passwortschutz: 321): SET + AB für mind.
- Seite 4 (alle Parameter bzgl. Verdichterregelungen) Vorprogrammierung für Typ A Beschreibung Par. Bereich Ihre Vorgaben Sollwert für Verdichter Im Bereich: LSE÷HSE SEtC Relais 1 bis 4 konfigurieren CPr - StP – nu Siehe Punkt 1.) andere Vorgaben NICHT verwenden ! Verdichtertyp, siehe Punkt 2.) SPo –...
- Seite 5 Nur Auslesewert Ebene (Passwort erforderlich) Kurzanleitung für Typ B (XC440C-0C00C Verflüssigergebläse) Bitte alle Werte als Temperaturwerte in ° C bzw. Kel vin vorgeben, da Parameter PbC = ntc. Natürlich können Sie den Fühlertyp auch ändern. 5 Parameter müssen noch von Ihnen vorgeben werden.
- Seite 6 (alle Parameter bzgl. der Gebläseregelung) Vorprogrammierung für Typ C Beschreibung Par. °C Bereich Ihre Vorgaben Sollwert für Gebläse 35,0 LSF÷HSF SEtF Relais 1 bis 4 konfigurieren FAn oder nu Siehe Punkt 1.) Kältemitteltyp r22 - 404 - 507 - 134 – 717 FtyP Gebläserotation no - yES...
-
Seite 7: Inhaltsverzeichnis
BETRIEBSSTUNDEN DER LASTEN (VERDICHTER ODER GEBLÄSE) ETRIEBSSTUNDEN ANZEIGEN ETRIEBSSTUNDEN QUITTIEREN ALARM-MELDUNGEN LARME EINSEHEN LARME QUITTIEREN PARAMETERSPEICHERKARTE HOT-KEY 10.1 DOWNLOAD (“H ” -> REGELGERÄT) 10.2 UPLOAD (REGELGERÄT -> “H ”) OT KEY 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 7 / 37... - Seite 8 MONTAGE & INSTALLATION ELEKTRISCHE ANSCHLÜSSE 15.1 ÜHLERANSCHLÜSSE RS485 – SERIELLER ANSCHLUSS TECHNISCHE DETAILS ALARM-MELDUNGEN 18.1 LARM YPEN UND EITERMELDUNG 18.2 LARM UITTIERUNG 18.3 Ü BERSICHT ÜBER ALLE ELDUNGEN ANSCHLUSSPLAN WERKSVORGABEN 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 8 / 37...
-
Seite 9: Allgemeine Hinweise
Druckanzeige Temperaturanzeige umgeschaltet werden. Dir Front bietet die komplette Information über Saugdruck oder Hochdruck (Temperatur), Status der Lasten, mögliche Alarme oder Servicebedingungen. Jeder Last ist ein eigener Alarmeingang zugeordnet. 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 9 / 37... -
Seite 10: Vorgaben Bei Erstinstallationen
Die Parameter sind durch ein Paßwort vor unbefugten Zugriff geschützt (321). Die Parameter können auf einen HOT-KEY (Parameterspeicher) gesichert werden. Via HOT-KEY kann ein XC440C auch programmiert werden. Die Kommunikation mit dem Gerät ist auch über ModBus möglich. Die standardmäßige Kommunikationsschnittstelle ist für das Aufzeichnungs- und Warnsystem XJ500 oder XWeb vorgesehen. -
Seite 11: Messbereich Für Die Drucksonde Vorgeben
Code 1592001300 3.2 Messbereich für die Drucksonde vorgeben Folgende Werksvorgaben sind bereits programmiert: XC440C – xxxxA, oder XC440C – xxxxE: PP11: -0.5÷11 bar (-7÷160 PSI) – relativer Druck; XC440C – xxxxB: PP30: 0÷30 bar (0÷435PSI) – relativer Druck Wenn der Messbereich der aktuelle Drucksonde abweicht, bitte wie folgt vorgehen: Folgende Parameter bitte ändern:... -
Seite 12: Die Art Der Standardanzeige Im Led-Display Vorgeben: Relativer Oder Absoluter Druck
Modell werden nur vier LED-Punkte angezeigt. 4.1 Anzeigen OBERE ANZEIGE UNTERE ANZEIGE SYMBOLE Temperatur Druck Relais Masseinheit Alarm oder Status 4.2 Tastatur SET Sollwert anschauen, ändern. Parameter anwählen und Vorgaben bestätigen. 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 12 / 37... -
Seite 13: Die Symbole
PSI EIN PSI-Anzeige Last 1 EIN Blinkt Last 1 in Warteschleife bis Start (Blinkfrequenz 1HZ) oder digitaler Eingangsalarm für Last1 (2Hz) oder Last 1 in Service-Status (2Hz). Last 2 EIN 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 13 / 37... -
Seite 14: Sollwert Anschauen Und Ändern
2. Im unteren Display wird “SEtC” für Verdichter oder “SEtF” für Gebläse angezeigt, während das obere Display den Vorgabewert anzeigt. 3. Innerhalb von 30s mit AUF oder AB-Taste den Sollwert vorgeben. 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 14 / 37... -
Seite 15: Parameter Vorgeben
BEMERKUNG: Jeder Parameter der Ebene “Pr2” kann auch in Ebene “Pr1” sichtbar gemacht werden: 1x gemeinsam SET + AB-Taste. Wenn ein Parameter auch in der PR1-Ebene sichtbar ist, dann leuchtet der Dezimalpunkt in der PR2-Ebene. 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 15 / 37... -
Seite 16: Parameterwerte Ändern
Ausgang zu gelangen. Exit: 1x SET-Taste oder 30s warten. 7.2 Regelung bei mehreren deaktivierten Ausgängen Wenn ein Regelausgang deaktiviert wurde blinkt die LED mit 2 Hz (zwei mal pro Sekunde). 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 16 / 37... -
Seite 17: Wenn Mehrere Regelausgänge Deaktiviert Wurden
Exit: 1x UHR-Taste oder 30s warten. 9. Alarm-Meldungen Der Regler speichert die letzten 20 Alarme. Es wird jeweils auch die Dauer des Alarms gespeichert. Die verschiedenen Alarmmeldungen sind in Kapitel 18 aufgelistet. 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 17 / 37... -
Seite 18: Alarme Einsehen
Normalbetrieb startet automatisch mit dem neuen Parametersatz. 8. Der "Hot Key" kann entfernt werden. Am Ende der Datenübertragung sind folgende Meldungen möglich: a) “End “ für eine korrekte Datenübertragung. 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 18 / 37... -
Seite 19: Upload
HACCP-Menü aufgerufen werden. 11.2 Tastatur entriegeln Die Vorgang wie oben beschrieben wiederholen. Es wird für einige Sekunden “POn” eingeblendet. Danach ist die Tastatur entriegelt. 12. Parameterliste 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 19 / 37... -
Seite 20: Anlagentyp Und Regelart Vorgeben
= Verdichter unterschiedlicher Leistungen: In diesem Fall kann nur die NEUTRALZONEN – REGELUNG vorgegeben werden. StP = Verdichter gleicher Leistungen: In diesem Fall ist die NEUTRALZONEN- oder PROPORTIONALBAND-REGELUNG möglich. 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 20 / 37... -
Seite 21: Fühler-Konfiguration
4mA Eingangssignal, vorgegeben durch die Drucksonde (0 ÷31 bar) ACHTUNG: Den Anzeigewert vorgeben, welcher dem absoluten Druck entspricht. Wenn der Drucktransmitter den relativen Druck misst (siehe Aufdruck auf der Drucksonde) dann bitte 1 bar dazuzählen. 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 21 / 37... -
Seite 22: Digitale Eingänge
HSE, Pb, ESF, LSF, HSF, LAL, HA, LAF, HAF werden automatisch der Masseinheit dEU angepasst. Bitte überprüfen Sie, nach dem Vorgeben der Masseinheit dEU den Sollwert und die oben angegebenen Parameter. 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 22 / 37... -
Seite 23: Verdichter-Regelung
Regelverzögerung bei Netz EIN: (0÷255s) Nach dem Einschalten des Geräts startet die Regelung verzögert um die Zeit odo. LSE: Kleinster zulässiger Sollwert für die Verdichterregelung: Die Masseinheit ist abhängig von Parameter dEU. Kleinster Sollwert, 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 23 / 37... -
Seite 24: Gebläse-Regelung
Hochdruckalarm (Temperatur): Die Masseinheit ist abhängig vom Parameter dEU, jeweils bezogen auf den Sollwert. Nach dem Erreichen des Wertes SET+HAL, wird der Alarm “A04C” aktiviert (verzögert mit Par. tAo). 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 24 / 37... -
Seite 25: Alarmmanagement - Bei Gebläseregelung
Gerät in Stand-By (OFF in der Anzeige). Ad1: Adresse bei Verdichter-Regelung (1 –247) Für ein Aufzeichnungs- und Wartungssystem von DIXELL (XJ500, XWEB). Diese Adresse bitte vorgeben, wenn Sie eine Verdicher-Regelung haben. Ad2: Adresse bei Gebläse-Regelung (1 –247) Für ein Aufzeichnungs- und Wartungssystem von DIXELL (XJ500, XWEB). -
Seite 26: Art Der Regelung
CtyP = SPo gleicher Leistung; rty = db Neutralzonenregelung Sty = yES Automatischer Betriebsstundenabgleich FdLy = no keine “don”-Verzögerung bei ersten Leistungsbedarf dLF = no keine “doF”-Verzögerung bei ersten Lastabwurf 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 26 / 37... -
Seite 27: Proportionalband - Für Verdichter Und Gebläse
Betriebsstundenabgleich jeder Last. Beispiel oA1 = cPr; oA2 = cPr; oA3 = cPr; oA4 = cPr: 4 Verdichter CtyP = SPo Verdichter gleicher Leistung rty = Pb Proportionalband-Regelung 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 27 / 37... -
Seite 28: Montage & Installation
Umgebungstemperatur für einen einwandfreien Betrieb sollte zwischen 0 und 60 ° C liegen. Vermeiden Sie starke Vibrationen, agressive Gase, hohe Verschmutzung oder Feuchte. Für ausreichende Belüftung der Kühlschlitze muß gesorgt werden. 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 28 / 37... -
Seite 29: Elektrische Anschlüsse
Bei Temperaturfühler sollte die Fühler-Spitze bei Montage jeweils nach oben zeigen, um das Ansammeln von Flüssigkeiten oder Kondenswasser zu verhindern. Dieses Problem tritt nicht mit den komplett wasserdichten NTC-Fühlern SN7PK150 (1,5m) und SN7PK300 (3m) 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite... -
Seite 30: Rs485 - Serieller Anschluss
XWeb 300. Der XC440C hat einen TTL-Ausgang. Sie benötigen noch einen Miniadapter XJ485 und Verbindungskabel CAB/RS1. Mittels CAB/RS1 stellen Sie eine Verbindung zum TTL-Ausgang des XC440C und dem XJ485 her. Am XJ485 ist ein RS485 2-Leiteranschluss für den seriellen Bus. -
Seite 31: Alarm-Meldungen
Einige Relais wurden für verfügbar für die Verdichterregelung andere für Gebläseregelung Gebläsereglung vorgegeben (oAi = CPr und oAi = Fan). Das ist nicht erlaubt. Entweder nur Gebläse- Regelung oder eine reine 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 31 / 37... -
Seite 32: Ea1÷Ea4: Schutzalarme Für Verdichter Und Gebläse
Entspechend der Art der Regelung werden folgende Parameter vorgegeben: SPr: Anzahl der Leistungsstufen, die bei einem Fühlerdefekt aktiviert sind. (Werksvorgabe 0÷#compr). PoPr Verdichterleistung, welche bei einem Fühlerdefekt aktiviert wird. (Vorgabe 0÷100%) Nur wenn Par. CtyP=dPo. 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 32 / 37... -
Seite 33: Alarm-Quittierung
Saugdruck oder Automatisch: sobald der Druck oder Tiefalarm Tieftemperaturgren Signalisierung Temperatur Set_C-LAL+ Hysterese Druck / ze unterschritten erreicht (Hysterese fixiert auf = 0.3bar Temperatur SET_C-LAL oder Kelvin) für Verdichter 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 33 / 37... -
Seite 34: Anschlussplan
ALARM !! Stundenzahl erreicht Parameter 19. Anschlussplan ALARM LOAD1 LOAD2 LOAD3 LOAD4 8(3)A 8(3)A 8(3)A 8(3)A 8(3)A250V Input 4÷20mA Fühler: PP11 / PP30: Braun (5), Weiss (4) PTC/NTC: 3-4 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 34 / 37... -
Seite 35: Werksvorgaben
0 ÷ 255 (min.) OFOn Verdichters und Einschalten des nächsten Verdichters Pr2 Verzögerung zwischen zwei 0 ÷ 99.5 (min.10sec) Aktivierungen verschiedener Verdichter Pr2 Verzögerung zwischen zwei 0 ÷ 99.5 (min.10sec) 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 35 / 37... - Seite 36 (0.1 ÷ 30.0)BAR (0.1 ÷ 100.0)°C (1 ÷ 430)PSI (1 ÷ 200.0)°F Pr2 Verzögerung von LAL und HAF 0 ÷ 255 (min) Pr2 Anzahl aktivierter Gebläse 0 ÷ (n° Gebläse) Fühlerfehler 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 36 / 37...
- Seite 37 1 ÷ 247 Pr1 Software – Version Nur Auslesewert Pr1 Nummer der Parametertabelle Nur Auslesewert Pr1 Zugang zu allen Parametern = Nur Auslesewert Service-Ebene (Passwort erforderlich) Gebläse-Parameter Verdichter-Parameter Allgemeine Parameter http://www.dixell.de 1592001300 XC440C deutsch r1.0 23.08.2004.doc Ver. 1.0 Seite 37 / 37...
