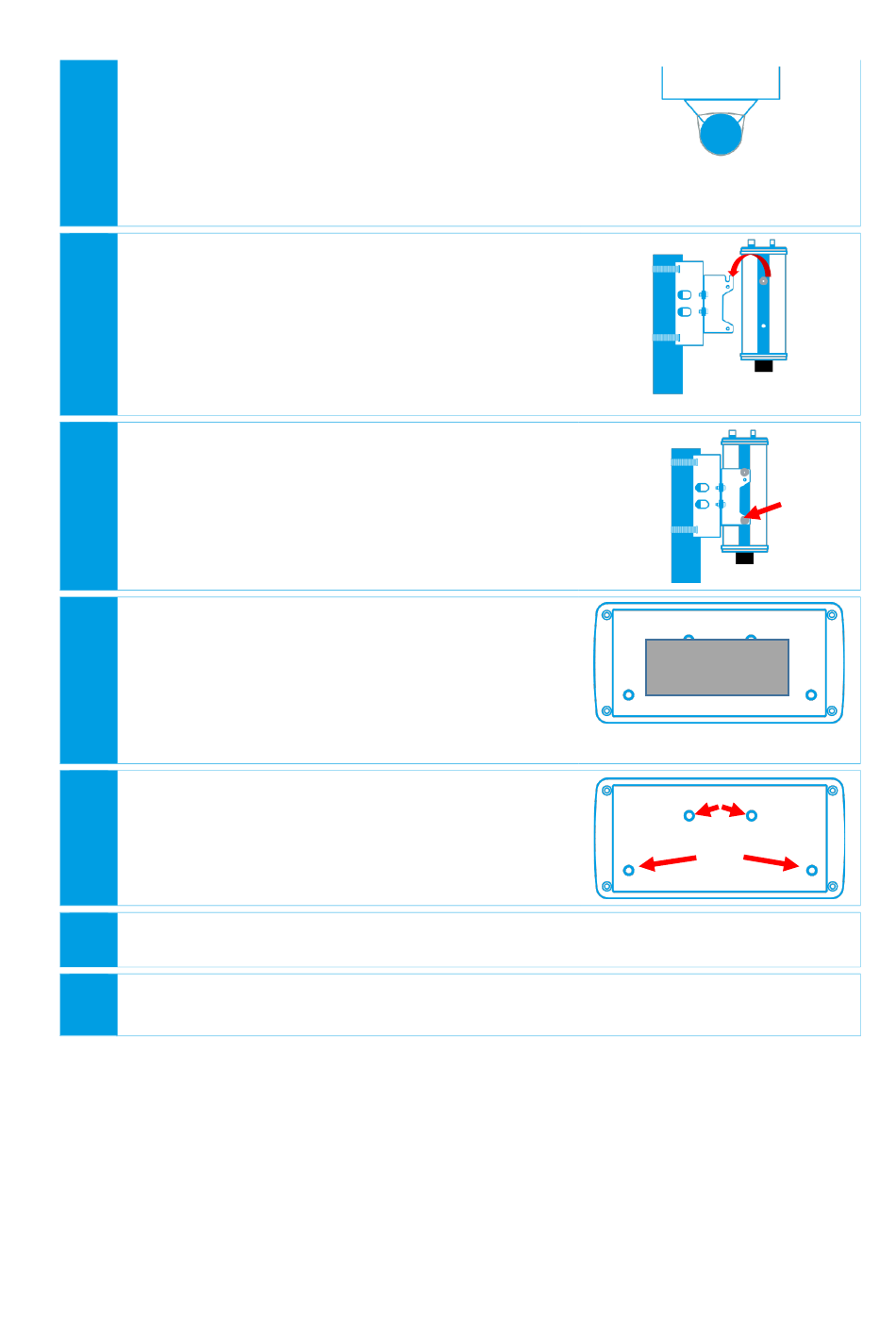

Mastschellen um den Mast legen.
•
Das Mastschellen-Ende durch den Spalt unter
der Schraube der Mastschelle schieben.
•
Die Mastschelle festziehen und mit der
Schraube an der Mastschelle fixieren
(Steckschlüssel: 7 mm).
RF-100 in die Schraubenführung der RF Mounting
5
Plate einhängen.
Mit den Rendelmuttern vorsichtig den RF-100 an
6
der RF Mounting Plate fixieren.
Dabei darauf achten, die Schraube nur so fest zu
ziehen, dass Sie die RF Mounting Plate nicht
verformen.
Wenn Sie ein GPS-Gerät zur Verfügung haben, das
7
GPS-Gerät auf dem RF-100 positionieren, die
GPS-Koordinaten ablesen und in die Tabelle
eintragen (siehe 5.1.1 Montageort, Seite 8).
Die Antennen auf die Gewinde des RF-100
8
schrauben.
Dabei die korrekte Positionierung der kurzen und
langen Antennen beachten.
Die Antennen des RF-100 nach oben ausgerichten.
9
Stellen Sie sicher, dass der Mast geerdet ist (siehe Anforderungen
10
Überspannungsschutz, Seite 9).
