Inhaltszusammenfassung für Dedrone RF-100

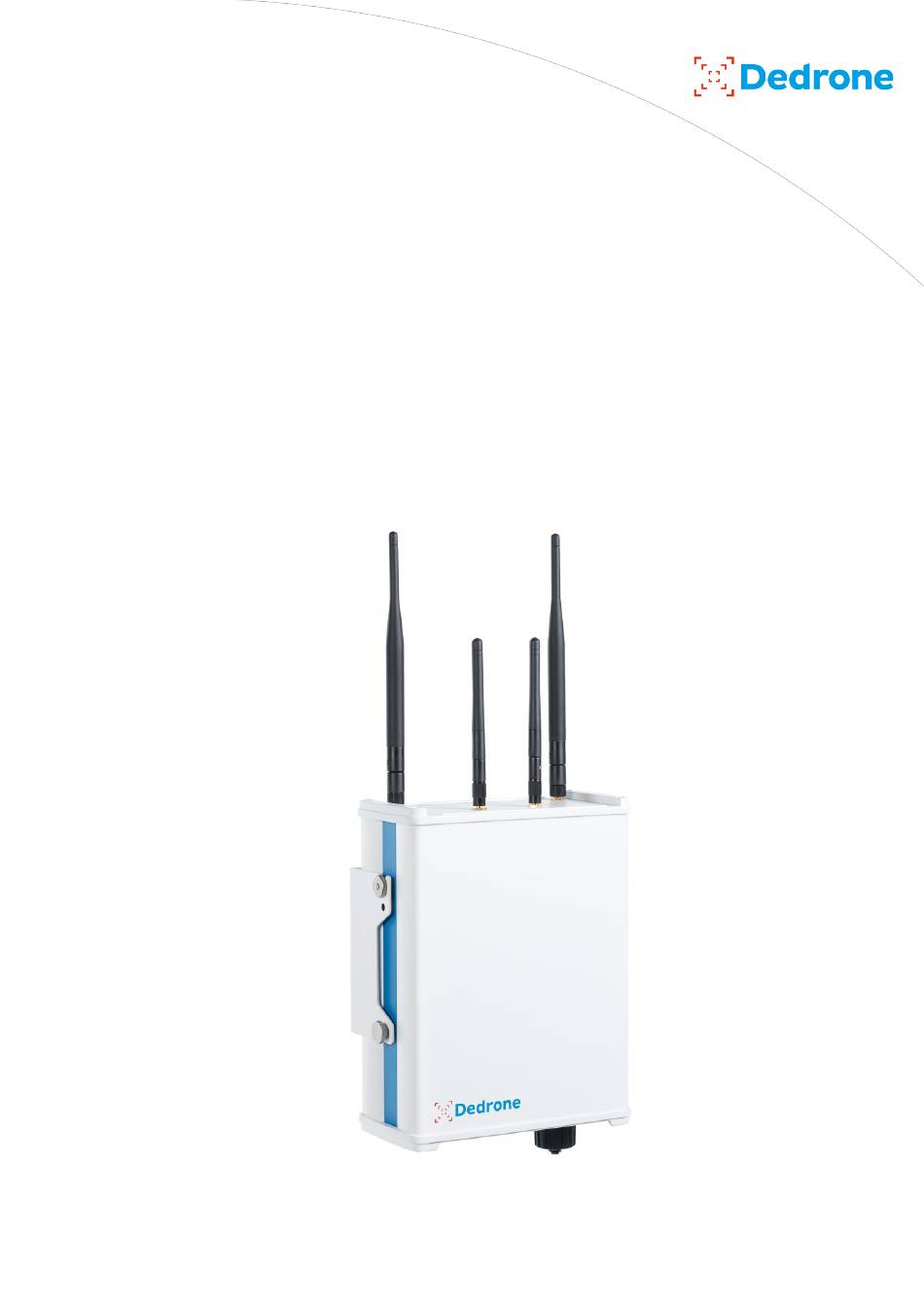

- Seite 1 INSTALLATIONS Anleitung RF-100 IM-Inst-RF10038de DEUTSCH...
-
Seite 2: Rechtliche Bestimmungen
Dedrone Rechtliche Bestimmungen Die in diesen Unterlagen enthaltenen Informationen sind Eigentum der Dedrone GmbH. Die Veröffentlichung, ganz oder in Teilen, bedarf der schriftlichen Zustimmung der Dedrone GmbH. Eine interne Vervielfältigung, die ausschließlich zum Zweck der Produktbewertung oder sonstiger bestimmungsgemäßer Verwendung verwendet wird, ist zulässig und bedarf keiner vorherigen Genehmigung. -
Seite 3: Inhaltsverzeichnis
5.3 Kabelanforderungen und Kabelvorbereitung (Crimp) ............11 5.4 RF-100 installieren .........................12 RF-100 in das DroneTracker System integrieren ............15 6.1 RF-100 in das lokal betriebene DroneTracker System integrieren ........15 6.2 RF-100 über die Dedrone Cloud integrieren ................16 Reinigung ............................. 17 Außerbetriebnahme ...................... -
Seite 4: Sicherheit
Drohnen und Fernbedienungen. Bei einem Alarm sendet der RF-100 die Daten an das DroneTracker-System. Der RF-100 ist für den zivilen und privaten Gebrauch mit dem DroneTracker System bestimmt. Der RF-100 ist für den Einsatz im Außenbereich und Innenbereich geeignet. -
Seite 5: Sicherheitshinweise
Trotz sorgfältiger Konstruktion kann bei elektrischen Geräten ein Brand entstehen. Den RF-100 nicht in Bereichen montieren, in denen sich leicht entflammbare Stoffe oder brennbare Gase befinden. Den RF-100 nicht in explosionsgefährdeten Bereichen montieren. Installieren Sie das Produkt nicht in der Nähe von Wärmequellen wie Heizkörpern, Abluftsystemen oder anderen Geräten, die Hitze oder Ultraschall-Geräusche... -
Seite 6: Der Rf-100
2 Der RF-100 Dedrone 2 Der RF-100 Der RF-100 ist ein passiver, netzwerkgebundener Sensor zur Detektion von Funkwellen (RF) verschiedener Drohnen und Fernbedienungen. Bei einem Alarm sendet der RF-100 die Daten an das DroneTracker-System. Bestandteile des RF-100 Netzschalter RF Mounting Plate... -
Seite 7: Auspacken
Installationsanleitung Sicherheits-Information Produktregistrierungs-Information (ist nur für bei einem cloud-gebundenen Sensorbetrieb nötig und wird in einem beiliegenden Dokument oder online durch den Dedrone Service bereitgestellt) Der sicherste Transportbehälter ist die Originalverpackung. Bewahren Sie die Originalverpackung für mögliche zukünftige Verwendung auf. IM-Inst-RF10038de... -
Seite 8: Installation
5.1 Montageort wählen 5.1.1 Montageort Die Position des RF-100 hat starken Einfluss auf die Detektions-Reichweite. Der RF-100 ist für die Mastmontage vorgesehen. Stellen Sie daher sicher, dass ein geeigneter Mast vorhanden ist (Durchmesser: 40 mm bis 90 mm). Für ein ideales Ergebnis sollte der Montageort folgende Bedingungen erfüllen: □... -
Seite 9: Montageuntergrund
Für eine sichere Montage an einer exponierten Position, ist der Blitz- und Überspannungsschutz zu beachten. Stellen Sie sicher, dass der Montagemast an den Blitzableiter des Gebäudes angeschlossen ist. Der RF-100 selbst darf nicht direkt geerdet werden. Der Blitzableiter muss mindestens 1,5 m oberhalb des RF-100 montiert sein. Blitzschutzinstallation mit einem RF-100 Stellen Sie sicher, dass der Standort gemäß... -
Seite 10: Haltevorrichtung
5 Installation Dedrone 5.1.4 Haltevorrichtung Um den RF-100 mit einer anderen Halterung als der mitgelieferten zu montieren, folgende Anforderungen berücksichtigen:: □ Für den Außeneinsatz zugelassen □ Sicherer und fester Halt von 4 kg □ Passend zu den Löchern der RF Mounting Plate Abmessungen der Löcher der RF Mounting Plate... -
Seite 11: Kabelanforderungen Und Kabelvorbereitung (Crimp)
Für längere Distanzen ist ein PoE-Extender erforderlich Außendurchmesser 3.5 mm – 7.5 mm Kabelvorbereitung Für eine wetterfeste Verbindung zum RF-100 ist es nötig, den mitgelieferten wettergeschützte Ethernet-Crimp-Stecker an das Patchkabel zu crimpen. Vorgehen: Den RJ45-Stecker vom gelegten Kabel abschneiden. Den abgeschnittenen Stecker aufbewahren, um den Verdrahtungsstandard später zu prüfen. -
Seite 12: Rf-100 Installieren
Seite 8) □ Durchmesser des Masts: 40 mm und 90 mm Vorgehen: Die unteren Rendeschrauben auf beiden Seiten des RF-100 abschrauben.und den RF-100 aus der RF Mounting Plate aushängen. RF Mounting Plate an die Masthalterung schrauben. Dabei folgende Punkte beachten: •... - Seite 13 • Die Mastschelle festziehen und mit der Schraube an der Mastschelle fixieren (Steckschlüssel: 7 mm). RF-100 in die Schraubenführung der RF Mounting Plate einhängen. Mit den Rendelmuttern vorsichtig den RF-100 an der RF Mounting Plate fixieren. Dabei darauf achten, die Schraube nur so fest zu ziehen, dass Sie die RF Mounting Plate nicht verformen.
- Seite 14 5 Installation Dedrone Das Netzwerk-Kabel an den RF-100 anschließen und den Stecker festdrehen bis er einhakt (für die Kabelvorbereitung siehe 5.3 Kabelanforderungen und Kabelvorbereitung (Crimp), Seite 11). Wenn das Netzwerk-Kabel an das Netzwerk angeschlossen ist, startet der RF-100 automatisch und nach ca. 1 Sekunde leuchtet der blaue Netzschalter am RF-100.
-
Seite 15: Rf-100 In Das Dronetracker System Integrieren
Seite 16). 6.1 RF-100 in das lokal betriebene DroneTracker System integrieren Um eine Verbindung zum RF-100 herstellen zu können sind DHCP-Services nötig, die dem RF- 100 automatisch eine IP-Adresse zuweisen. Wenn sich der RF-100 und DroneTracker Server im selben Layer2 Netzwerk befindet, können sie direkt verbunden werden. Wenn sich der RF-100 und DroneTracker Server im verschiedenen Netzwerken befindet, beachten Sie Dedrones "Planungsleitfaden DroneTracker System"oder wenden Sie sich an Ihren... -
Seite 16: Rf-100 Über Die Dedrone Cloud Integrieren
6 RF-100 in das DroneTracker System integrieren Dedrone Um den RF-100 in der Liste zu sortieren, durch klicken und ziehen das Element an die gewünschte Position schieben. [Save changes] wählen. Das Fenster Site Configuration schließt sich. OPTIONS > Map Editor wählen und den RF-300 wählen. -
Seite 17: Reinigung
Den Registrierungs-Schlüssel) des Sensors eingeben und [OK] wählen. Der RF-100 erscheint am Ende der Liste. Um den RF-100 in der Liste zu sortieren, ziehen Sie das Element per Drag and Drop an die gewünschte Position. [Save changes] wählen. Das Fenster Site Configuration schließt sich. -
Seite 18: Außerbetriebnahme
Gewünschten RF-100 mit rechts-klick wählen. System > Shutdown hardware wählen. Die Hardware wird heruntergefahren. Wenn der blaue Knopf am RF-100 nicht mehr leuchtet, kann das Kabel abgeschraubt und abgezogen werden. 7.2 Demontage Heiße Oberfläche wärend des Betreibs Die Oberfläches des RF-100 kann, abhängig von der Umgebung, wärend des Betriebs heiß... -
Seite 19: Technische Daten
Dedrone 8 Technische Daten 8 Technische Daten 195 mm x 95 mm x 440 mm L x B x H (Höhe ohne Antennen: 250 mm) Betriebstemperatur -20 °C bis +50 °C Gewicht 3,1 kg IP Schutzklasse IP65 Konnektivität Fast-Ethernet (100 Mbit/s) Stromversorgung active PoE+ (802.3at)
