5.4 RF-100 installieren

Voraussetzung:
□
Der vorgesehen Montageort entspricht den Bedingungen (siehe 5.1 Montageort wählen,
Seite 8)
□
Durchmesser des Masts: 40 mm und 90 mm
Vorgehen:

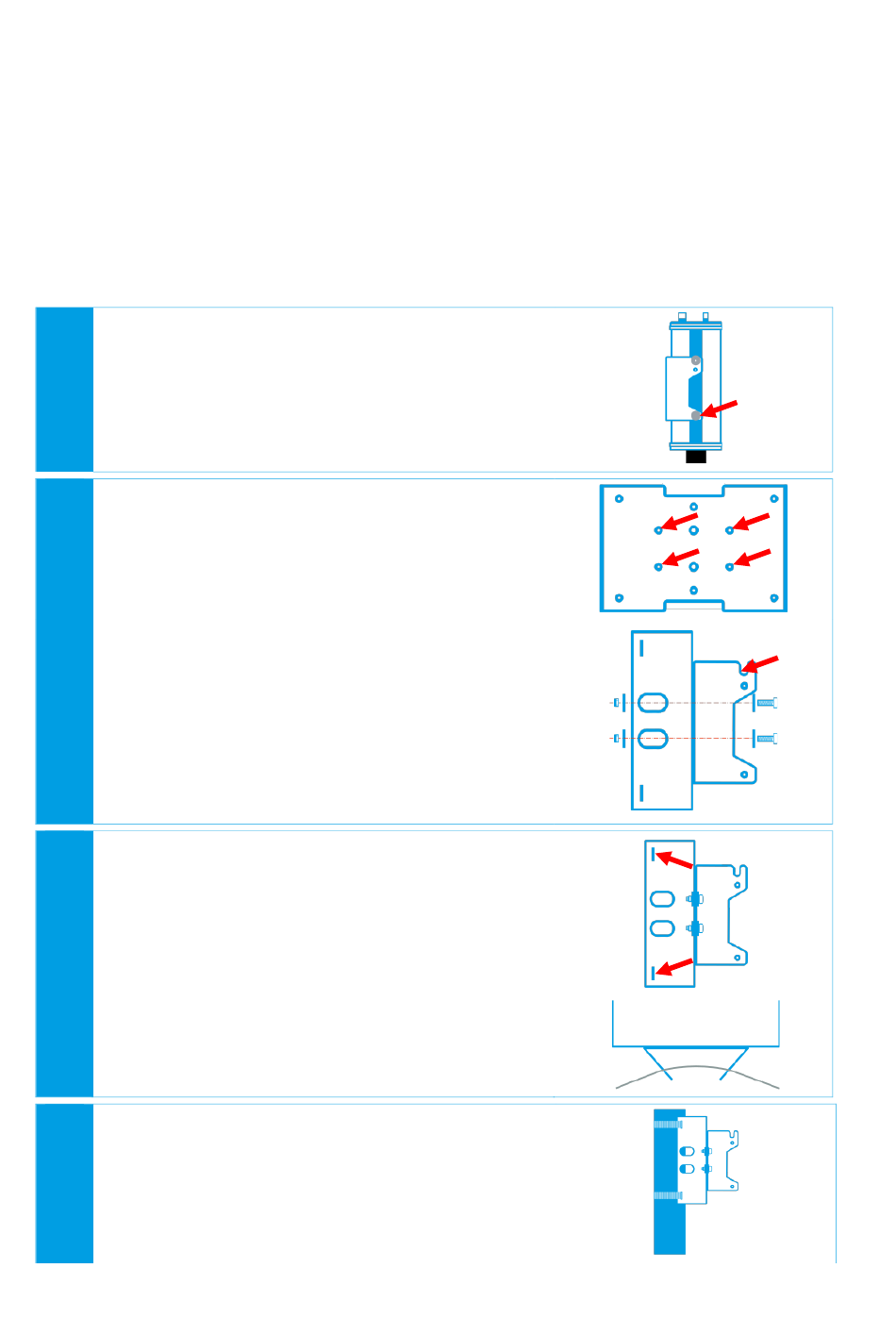

Die unteren Rendeschrauben auf beiden Seiten des
1
RF-100 abschrauben.und den RF-100 aus der RF
Mounting Plate aushängen.
RF Mounting Plate an die Masthalterung schrauben.
2
Dabei folgende Punkte beachten:
•
Gezeigte Löcher verwenden.
•
Schraubenführung der RF Mounting Plate muss
nach oben zeigen.
•
Unterlegscheibe zwischen
o Schraubenkopf und RF Mounting Plate und
o Mutter und Masthalterung legen.
•
Die Muttern festschrauben.
Steckschlüssel: 8 mm
Die Mastschellen durch die Schlitze der
3
Masthalterung führen.
Die Masthalterung wie folgt am Mast befestigen:
4
•
Die Masthalterung mit der RF Mounting Plate an
die gewünschte Stelle am Mast halten
12
