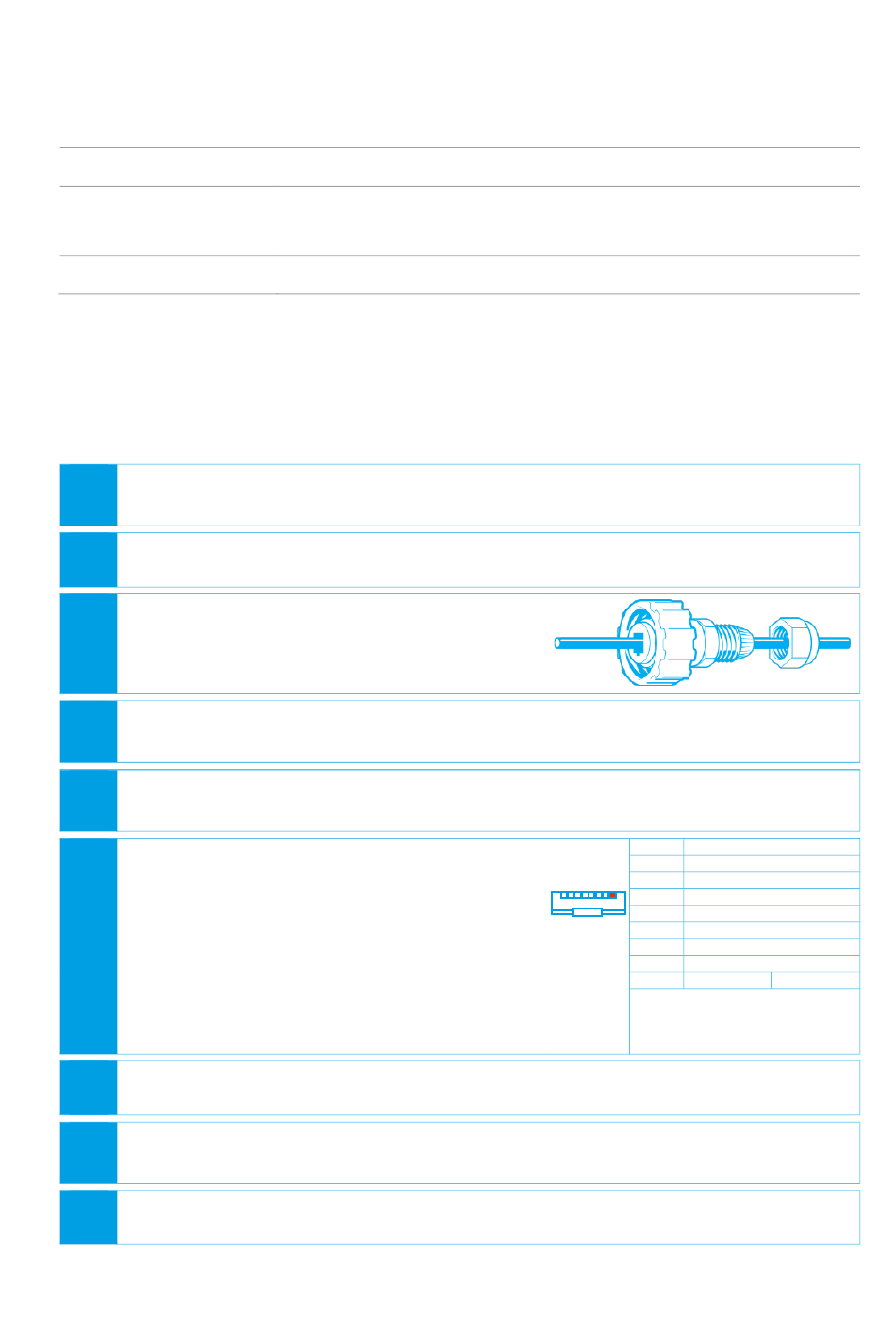

5.3 Kabelanforderungen und Kabelvorbereitung (Crimp)
Kabelanforderungen
Type
Maximale Kabellänge
Außendurchmesser
Kabelvorbereitung
Für eine wetterfeste Verbindung zum RF-100 ist es nötig, den mitgelieferten
wettergeschützte Ethernet-Crimp-Stecker an das Patchkabel zu crimpen.
Vorgehen:
Den RJ45-Stecker vom gelegten Kabel abschneiden. Den abgeschnittenen Stecker
1
aufbewahren, um den Verdrahtungsstandard später zu prüfen.
Die Überwurfmutter vom Stecker-Korpus abschrauben.
2
Die Überwurfmutter und den Stecker-Korpus
3
auf das Kabel stecken. Dabei auf die richtige
Reihenfolge achten.
Kabelmantel vorsichtig entfernen. Dabei darauf achten, das Geflecht und die Folie
4
nicht zu beschädigen.
Geflecht und Folie über die Kabeljacke falten.
5
Hinweis: ca. 25 mm freier Leiter werden benötigt.
Die Leiter entwirren und in der Reihenfolge des
6
benötigten Verdrahtungsstandard (568-A oder
568-B) sortieren.
Die Leiter bis zum Anschlag in den Stecker
stecken.
Der vorgeschriebene Verdrahtungsstandard
kann am zuvor abgetrennten RJ45 geprüft
werden.
Den RJ45 mit der Crimp-Zange crimpen.
7
Rastclip des RJ45-Steckers nach unten drücken und den Dichtungsstecker bis zum
8
Anschlag über den RJ45-Stecker schieben.
Überwurfmutter über den Stecker-Korpus schieben festschrauben.
9
IM-Inst-RF10038de
Cat-6 Netzwerk-Kabel
100 m
Für längere Distanzen ist ein PoE-Extender erforderlich
3.5 mm – 7.5 mm
Position
568-A
1
Weiß/Grün
2
Grün
1
3
Weiß /Orange
4
Blau
Vorderansicht
5
Weiß / Blau
6
Orange
7
Weiß / Braun
8
Braun
5 Installation
568-B
Weiß /Orange
Orange
Weiß / Grün
Blau
Weiß / Blau
Grün
Weiß / Braun
Braun
11
