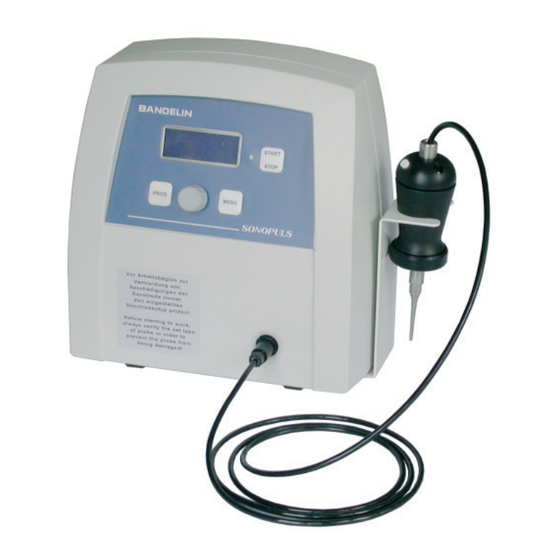

- Seite 1 Gebrauchsanweisung Ultraschall-Homogenisator mini20 Ultraschall-Homogenisator mini20 51406b DE/2017-07...
- Seite 2 Copyright & Haftungsbeschränkung Dieses Dokument darf ohne vorherige Zustimmung der BANDELIN electronic GmbH & Co. KG, nachfolgend BANDELIN, weder vollständig noch auszugsweise vervielfältigt werden. Die verbindliche Version des Dokuments ist das deutschsprachige Original. Sämtliche Abweichungen davon in der Übersetzung sind nicht bindend und haben keine rechtliche Auswirkung. Im Falle von Unstimmigkeiten zwischen der Übersetzung und der Originalversion dieses Dokuments hat die Originalversion Vorrang.
-
Seite 3: Allgemein
Zeit im näheren Umfeld des Gerätes ohne Gehörschutz aufzuhalten. Kennzeichnet Anweisungen, welche in der gegebenen Handlungsanweisung Reihenfolge abzuarbeiten sind. 51406b DE/2017-07 3 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 4: Inhaltsverzeichnis
Hinweise zur Anwendung ..................... 22 Allgemeine Anwendung ....................22 Übersicht der Sonotroden .................... 24 4.3.1 Montage und Demontage der Sonotroden ..............24 4 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 5 Präparate - entfällt - ..................... 34 Verbrauchsmaterial - entfällt - ..................34 Außerbetriebnahme ...................... 34 Sachwortregister ......................35 Informative Anhänge Dekontamination - Kopiervorlage 51406b DE/2017-07 5 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
-
Seite 6: Produktbeschreibung
Produktmerkmale an der Rückseite des HF-Generators: • Netzschalter (7) • Netzeinbaustecker (8) mit Sicherungshalter • Griffmulde mit Ablagefach (9) 6 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 7: Funktionsweise
- Richtlinie “Elektromagnetische Verträglichkeit” in ihrer jeweils gültigen Fassung. Die Konformitätserklärung kann beim Hersteller mit Angabe der Seriennummer angefordert werden. 51406b DE/2017-07 7 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 8: Technische Daten
Mediums. Zur Vermeidung von Schäden am HF-Generator und -Wandler wird die Leistung auf den maximal zulässigen Spitzenwert begrenzt. Das kann bei stark viskosen Medien dazu führen, dass die gewünschte Amplitude nicht erreicht wird. 8 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 9: Elektromagnetische Verträglichkeit (Emv)
Es ist geeignet für den Gebrauch in Einrichtungen und solchen Bereichen, die direkt an ein öffentliches Niederspannungs-Versorgungsnetz angeschlossen sind, z. B. in medizinischen Laboreinrichtungen. 51406b DE/2017-07 9 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 10: Technische Daten Ultraschall-Wandler (Uw)
Verschiedene Zusatzfunktionen, wie Protokoll- und Batch-Funktion, ermöglichen eine komfortable Bedienung mittels PC für die Prozesssteuerung und Qualitätskontrolle. Das Fernbedienungsprogramm WINPULS gehört nicht zum Standardlieferprogramm. 10 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 11: Warn- Und Sicherheitshinweise
• Es dürfen keine Flüssigkeiten in das Innere des Ultraschall-Wandlers gelangen. • Am HF-Anschluss darf nur der Ultraschall-Wandler UW mini20 angeschlossen werden. • Gerät nicht unbeaufsichtigt betreiben. 51406b DE/2017-07 11 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 12: Vorbereitung
Geräten zusammenstellen oder stapeln. • vor Feuchtigkeit und Nässe schützen - Stromschlaggefahr 12 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 13: Hf-Anschluss Des Ultraschall-Wandlers
HF-Generator an das Netz anschließen ( Schutzkontaktsteckdose) und einschalten. Sonotrode-Typ einstellen (siehe Kapitel 3.1.1.) Funktionstest nach Kapitel 6.2.1 durchführen. 51406b DE/2017-07 13 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 14: Bedienung
Ultraschall-Abgabe Kontroll-LED grün blinkend: Fernbedienung über die digitale IR- Schnittstelle oder rot leuchtend: Fehlermeldungen rot blinkend: Warnmeldungen 14 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 15: Homogenisator Ein-/Ausschalten
Parameters wird durch Drehen am Drehgeber der gewünschte Wert eingestellt. Durch Drücken der Taste “START/STOP“ wird der Editier-Modus beendet. 51406b DE/2017-07 15 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 16: Beschallungszeit [Time]
0.000 kJ 1 bis 59 Sekunden weiter zum nächsten Vorgabewert oder Betriebsparameter MENU zurück in den Bereitschaftsmodus START STOP 16 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 17: Pulsation [Pulse]
Puls-Ausschaltzeit 0,2 bis 60 Sekunden Die Pulsperiodendauer ergibt sich aus der Summe der Ein- und Ausschaltzeit t = t 51406b DE/2017-07 17 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 18: Sonderfunktionen
Nach erfolgreichem Suchlauf im Dauerbetrieb ( pulsation = off, time > 30 s) mit einer Amplitudeneinstellung von 50 % starten und die Funktion überprüfen. Im Anschluss den gewünschten Vorgabewert einstellen. 18 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 19 Durchschnitt ausgeglichen. In Abhängigkeit vom physikalischen Zustand des Mediums kann die Amplitude schwanken. Diese Art der Regelung ist für reproduzierbare Ergebnisse nicht zu empfehlen. 51406b DE/2017-07 19 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
-
Seite 20: Beschallungsprogramme Laden / Speichern
(Abbruch der Funktion) oder Programm-Nr. [ProgNo]auf 0 stellen und im Anschluss die Taste ”START/STOP” drücken (der Arbeitsspeicher wird mit sich selbst überschrieben). 20 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 21: Ultraschall Aktivieren/Deaktivieren
• Der Anzeigewert für die Energie wird aus der zugeführten HF-Energie berechnet und kann unter Berücksichtigung des Wirkungsgrades als Äquivalent für die akustische Ultraschall- Energie verwendet werden. 51406b DE/2017-07 21 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 22: Anwendung
Der Sonotroden-Typ muss auf das Beschallungsvolumen abgestimmt sein, siehe Tabelle in Kapitel 4.3. Die Sonotrode muss gereinigt, fehlerfrei und fest montiert sein. 22 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 23: Schritt 2 : Beschallung Vorbereiten
Ultraschall-Homogenisator am Netzschalter ausschalten. Sonotrode reinigen und in regelmäßigen Abständen den Verschleiß der schallabstrahlenden Fläche kontrollieren, siehe Kapitel 5.1. 51406b DE/2017-07 23 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 24: Übersicht Der Sonotroden
Schlüsselweite 8 in die Führungsnuten der Sonotrode einschieben. Anschließend die Sonotrode abschrauben. Den Ultraschall-Wandler und den Maulschlüssel am Koppelstück dabei festhalten. 24 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 25 Bei beschädigter Koppelfl äche am Koppelstück oder der Sonotrode oder bei nicht ausreichend fester Schraubverbindung zwischen Koppelstück und Sonotrode kann es zu einem Funktionsausfall kommen (Error 011 oder 012). 51406b DE/2017-07 25 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
-
Seite 26: Reinigung Und Instandhaltung Des Homogenisators
• Keine abrasiven Putzmittel, nur handelsübliche Pfl egemittel ohne Scheuerzusatz verwenden. • Gehäuse nur von außen feucht abwischen, danach trocknen lassen oder trockenreiben. 26 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 27: Aufbereitung Kontaminierter Teile Am Ultraschall-Wandler, Gefäße Und Zubehör Im Medizinbereich
Bei längerer Nichtbenutzung ist der Ultraschall-Homogenisator an einem kühlen, trockenen Ort aufzu bewahren. Der Ultraschall-Wandler sollte abgedeckt werden, um die Elektronik vor Verschmutzung von außen zu schützen. 51406b DE/2017-07 27 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 28: Wartung Und Reparatur
START contrast contrast STOP operating mode ampl. operating mode ampl. 28 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 29 Das schwarze Gehäuse des Ultraschall-Wandlers ( Ultraschall-Schwingsystem) dürfen nicht gegeneinander verdreht werden. Das Ultraschall-Schwingsystem und seine elektrischen Verbindungen werden dadurch beschädigt. 51406b DE/2017-07 29 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
-
Seite 30: Fehleranalyse
Wesentliche Fehler werden vom Gerät erkannt, durch eine rote LED und einen intermittierenden Signalton (3-fach) signalisiert und mit einer Fehlernummer am Display angezeigt, siehe folgende Seite. 30 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 31 51406b DE/2017-07 31 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
- Seite 32 Ist eine Behebung des evtl. aufgetretenen Fehlers anhand dieser Kurzanleitung nicht möglich, bitte an den zuständigen Fachhändler oder an unten stehende Adresse wenden. 32 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
-
Seite 33: Reparatur Und Service
Die hier angegebene Softwareversion ist beispielhaft und die tatsächliche Angabe kann abweichen. Für Anfragen an den Kundendienst kann die Kenntnis der aktuellen Softwareversion notwendig sein. 51406b DE/2017-07 33 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 34: Zubehör
Ist der Ultraschall-Homogenisator nicht mehr funktionstüchtig, so ist es fachgerecht zu entsorgen. Einige elektrische Einzelteile fallen unter den Sondermüll. 34 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... -
Seite 35: Sachwortregister
23, 27 Koppelfl äche Eintauchtiefe 22, 23 Koppelstück 24, 25 Emulsion 9, 11 Energie 7, 15, 16, 21 Energieanzeige 51406b DE/2017-07 35 / 40 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com... - Seite 36 12, 28, 29, 31, 32, Vorbereitung Resonanzfrequenz 8, 18, 31, 32 Vorgabewert 15, 16, 18, 19, 22 Rundstecker 8, 10, 13, 26 36 / 40 51406b DE/2017-07 1 electronic GmbH & Co. KG • Heinrichstraße 3-4 • 12207 Berlin • Deutschland • info@bandelin.com...
- Seite 37 Wartung Zeiteinstellbereich Zubehör 3, 6, 11, 12, 27, 33, BANDELIN electronic GmbH & Co. KG www.bandelin.com Zertifi ziert nach Heinrichstraße 3 – 4 info@bandelin.com EN ISO 9001:2008 12207 Berlin +49 30 768 80-0 EN ISO 13485:2012 Deutschland +49 30 773 46 99...
-
Seite 38: Bescheinigung Der Dekontamination
Dekontamination - Kopiervorlage Bescheinigung der Dekontamination ! ! ! ACHTUNG ! ! ! Dieses Formular muss von außen, sichtbar an die Verpackung geklebt werden! Diese “Bescheinigung der Dekontamination” dient der Arbeitssicherheit und Gesunderhaltung unserer Mitarbeiter nach “Infektionsschutzgesetz” und den UVV der Berufsgenossenschaften. Bitte haben Sie Verständnis dafür, dass wir die Arbeiten nur beginnen können, wenn diese Bescheinigung vorliegt. - Seite 39 Bescheinigung der Dekontamination ! ! ! ACHTUNG ! ! ! Dieses Formular muss von außen, sichtbar an die Verpackung geklebt werden! Rechtsverbindliche Erklärung Hiermit versichere(n) ich/wir, dass das in dieser Verpackung enthaltene Gerät mit Zubehör gemäß den geltenden Gesetzen und Vorschriften gereinigt und/oder desinfi...
- Seite 40 Hinweis: Diese und weitere Sprachen dieser Gebrauchsanweisung, sowie weitere Informationen sind auf der beiliegenden CD zu fi nden.
