Dokument: 1686-000
Sprache: DE
Version: 2021-03
Gebrauchsanweisung
3 D
3 D-RC

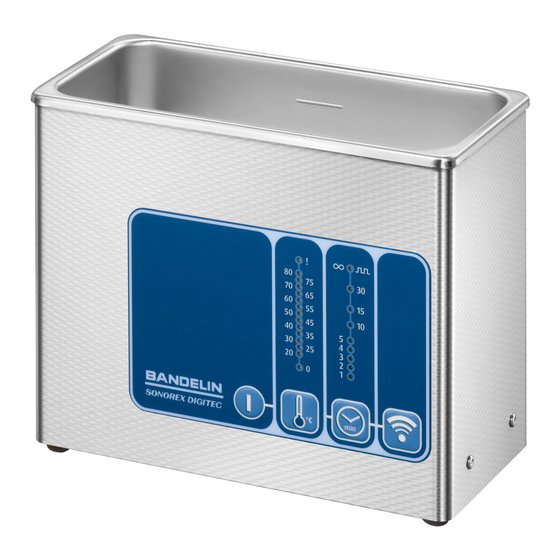

Hochleistungs-Ultraschallbäder
Gültig für:
DT 31, DT 31 H, DT 52, DT 52 H
DT 100, DT 100 H, DT 102 H, DT 102 H-RC, DT 103 H, DT 106
DT 156, DT 156 BH
DT 255, DT 255 H, DT 255 H-RC
DT 510, DT 510 H, DT 510 H-RC, DT 512 H
DT 514, DT 514 H, DT 514 BH, DT 514 BH-RC
DT 1028, DT 1028 H, DT 1028 CH
DT 1050 CH
1686-000 DE/2021-03
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Bandelin Sonorex Digitec
Inhaltszusammenfassung für Bandelin Sonorex Digitec
- Seite 1 Dokument: 1686-000 Sprache: DE Version: 2021-03 Gebrauchsanweisung 3 D-RC Hochleistungs-Ultraschallbäder Gültig für: DT 31, DT 31 H, DT 52, DT 52 H DT 100, DT 100 H, DT 102 H, DT 102 H-RC, DT 103 H, DT 106 DT 156, DT 156 BH DT 255, DT 255 H, DT 255 H-RC DT 510, DT 510 H, DT 510 H-RC, DT 512 H DT 514, DT 514 H, DT 514 BH, DT 514 BH-RC...
- Seite 2 © 2021 1 2 GmbH & Co. KG, Heinrichstr. 3–4, 12207 Berlin, Deutschland Tel.: +49 30 76880-0, Fax: +49 30 7734699, info@bandelin.com Zertifiziert nach ISO 9001 und ISO 13485 2/52 1686-000 DE/2021-03...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Über diese Gebrauchsanweisung ....... . . Sicherheit ............Verwendung des Ultraschallbads . - Seite 4 Inhaltsverzeichnis Betrieb ............Direkte und indirekte Beschallung .
-
Seite 5: Über Diese Gebrauchsanweisung
• Beachten Sie besonders das Kapitel 2 Sicherheit. • Falls Sie dieses Ultraschallbad weitergeben, legen Sie diese Gebrauchsanweisung bei. • Wenden Sie sich an Ihren Fachhändler oder an BANDELIN, falls Fragen in dieser Gebrauchsanweisung nicht beantwortet wer- den. Hinweise zum Service finden Sie in Kapitel 6.4 Reparatur. -
Seite 6: Sicherheit
Sicherheit 2 Sicherheit Verwendung des Ultraschallbads Mit dem Ultraschallbad sind folgende Anwendungen möglich: • Ultraschallreinigung von Gegenständen unterschiedlichster Form, Art und Größe, • Homogenisieren, Emulgieren, • Schnellentgasen von Flüssigkeiten, • sonochemische Anwendungen, z. B. zur Radikalerzeugung oder für verbesserten Stofftransport, •... -
Seite 7: Verwendung Im Medizinischen Bereich
Sicherheit Verwendung im medizinischen Bereich Die medizinische Zweckbestimmung des Ultraschallbads ist die Reinigung von Instrumenten. Die Ultraschallreinigung erfolgt im Kontext weiterer notwendiger Schritte zur Aufbereitung von Medi- zinprodukten. Beachten Sie dabei Hygieneanforderungen gemäß zutreffenden Vorschriften. Das Ultraschallbad ist ein Medizinpro- dukt der Klasse I gemäß... -
Seite 8: Vermeidung Von Kreuzkontamination Und Infektionen
Sicherheit Anwenderkreis Das Ultraschallbad darf von Personen verwendet werden, die für ihre Arbeit, z. B. bei der Aufbereitung von Instrumenten, qualifiziert und eingewiesen sind. Eine Schwangerschaft ist keine Kontraindikation zur Bedienung des Ultraschallbads. Vermeidung von Kreuzkontamination und Infektionen Falls Sie das Ultraschallbad im medizinischen Bereich einsetzen, reinigen und desinfizieren Sie zur Vermeidung von Kreuzkontami- nation regelmäßig die Oberflächen des Ultraschallbads mit einem mindestens bakteriziden, levuroziden und begrenzt viruziden Flä-... -
Seite 9: Gefahr Eines Elektrischen Schlags
Sicherheit Gefahr eines elektrischen Schlags Das Ultraschallbad ist ein elektrisches Gerät. Wenn Sicherheitsre- geln nicht eingehalten werden, kann es zu einem lebensgefährli- chen elektrischen Schlag kommen. • Schützen Sie das Ultraschallbad vor Feuchtigkeit und Nässe. Halten Sie die Oberfläche und die Bedienelemente sauber und trocken. -
Seite 10: Gefahren Durch Hohe Temperaturen
Sicherheit Gefahren durch hohe Temperaturen Das Ultraschallbad, die Beschallungsflüssigkeit und die Beschal- lungsobjekte können im Betrieb heiß werden. Berührung kann zu Verbrennungen führen. Die Temperatur kann auf bis zu 80 °C ein- gestellt werden. Ultraschall erwärmt die Beschallungsflüssigkeit auch ohne zusätzli- che Heizung. -
Seite 11: Gefahr Durch Ultraschall
Sicherheit Gefahr durch Ultraschall Starker Ultraschall wie im Ultraschallbad zerstört Zellstrukturen. Wenn ein Körperteil während des Betriebs in die Beschallungsflüs- sigkeit getaucht wird, kann das zu Hautschädigungen, aber auch zu Gewebeschädigungen im Innern führen. An Fingern kann die Kno- chenhaut geschädigt werden. •... -
Seite 12: Erosion Der Schwingwanne
Sicherheit Während der Reinigung können je nach Art der Verunreinigung wassergefährdende Stoffe, z. B. Öle oder Schwermetallverbindun- gen, in die Beschallungsflüssigkeit eingebracht worden sein. Bei Überschreitung der Grenzwerte für diese Stoffe muss die Beschal- lungsflüssigkeit aufbereitet oder als Sonderabfall entsorgt werden. Beachten Sie die örtlichen Abwasserbestimmungen. -
Seite 13: Vermeidung Der Beschädigung Des Ultraschallbads
Sicherheit 2.12 Vermeidung der Beschädigung des Ultraschall- bads • Verwenden Sie aggressive Präparate ausschließlich in Einsatz- gefäßen oder Einhängewannen. Vermeiden Sie bei der Arbeit mit aggressiven Präparaten Spritzer in die Kontaktflüssigkeit oder auf die Edelstahloberfläche. Erneuern Sie sofort verunreinigte Beschallungsflüssigkeit. Säubern Sie Flächen und reiben Sie sie trocken. -
Seite 14: Sicherheitsaufkleber Auf Dem Ultraschallbad
Sicherheit 2.14 Sicherheitsaufkleber auf dem Ultraschallbad • Beachten Sie alle Sicherheitsaufkleber auf dem Ultraschallbad. • Halten Sie die Sicherheitsaufkleber in lesbarem Zustand. Entfer- nen Sie sie nicht. Erneuern Sie sie, wenn sie nicht mehr lesbar sind. Wenden Sie sich dazu an unseren Kundenservice. Siehe Kapitel 6.4 Reparatur. -
Seite 15: Aufbau Und Funktion
Aufbau und Funktion 3 Aufbau und Funktion Aufbau Abb. 1 Übersicht über das Ultraschallbad 1 Griffe (modellabhängig) 2 Schwingwanne 3 Bedienfeld 4 Füllstandsmarkierung 5 Ablauf mit Kugelhahn (modellabhängig) 6 Gehäuse 7 Gerätefüße 15/52 1686-000 DE/2021-03... -
Seite 16: Bedienfeld
Aufbau und Funktion Bedienfeld Abb. 2 Bedienelemente für Ultraschallbäder mit Heizung Abb. 3 Bedienelemente für Ultraschallbäder ohne Heizung 1 Taste Ein/Aus zum Ein-/Ausschalten des Ultraschallbads 2 Taste zum Einstellen der Heiztemperatur mit Temperaturskala 3 Taste zum Einstellen der Beschallungsdauer mit Zeitskala 4 Taste Start/Stopp für den Ultraschall Funktion Das Ultraschallbad nutzt durch niederfrequenten Ultraschall ausge-... -
Seite 17: Fernsteuerung
Aufbau und Funktion SONOREX Ultraschallbäder nutzen SweepTec®, eine Technologie, bei der sich die Ultraschallfrequenz häufig um die Arbeitsfrequenz ändert. Die optimale Arbeitsfrequenz ist abhängig von Beladung, Füllstand, Temperatur und Art der Beschallungsflüssigkeit. Die Arbeitsfrequenz kann erheblich von der Nominalfrequenz abwei- chen. -
Seite 18: Vorbereitung Zum Betrieb
Vorbereitung zum Betrieb 4 Vorbereitung zum Betrieb Anforderungen an den Aufstellort Der Aufstellort des Ultraschallbads muss die folgenden Bedingun- gen erfüllen: • Die Aufstellfläche muss waagerecht, fest und trocken sein. • Die Tragfähigkeit muss ausreichend für das Ultraschallbad mit der Beschallungsflüssigkeit sein. Gewicht und Arbeitsinhalt siehe Kapitel 8 Technische Daten. -
Seite 19: Funktionstest Durchführen
Vorbereitung zum Betrieb Funktionstest durchführen Voraussetzung • Das Ultraschallbad hat sich mindestens 2 Stunden an die klima- tischen Bedingungen am Aufstellort angepasst. Vorgehen 1. Stecken Sie den Netzstecker des Ultraschallbads in eine Schutz- kontaktsteckdose. 2. Drücken Sie die Taste Ein/Aus, um das Ultraschallbad einzu- schalten. -
Seite 20: Betrieb
Betrieb 5 Betrieb Direkte und indirekte Beschallung Objekte können im Ultraschallbad direkt oder indirekt beschallt werden. Direkte Beschallung ist das Standardverfahren. Die zu beschallen- den Objekte werden mit geeignetem Zubehör, z. B. einem Korb, in die Schwingwanne eingebracht. Dort haben sie direkten Kontakt mit der Beschallungsflüssigkeit. -
Seite 21: Beschallungsflüssigkeit
Erosion der Schwingwanne. Das verwendete Ultraschallpräparat muss kavitationsfördernd, bio- logisch abbaubar, leicht zu entsorgen, materialschonend und lange haltbar sein. BANDELIN empfiehlt Ultraschallpräparate der Pro- duktreihen TICKOPUR, TICKOMED und STAMMOPUR der DR. H. STAMM GmbH. • Telefonische Beratung: +49 30 76880-280 •... -
Seite 22: Beschallungsdauer
Betrieb Beschallungsdauer ACHTUNG Gefahr der Beschädigung der Beschallungsobjekte Eine zu lange Beschallung kann die Oberfläche von Beschallungs- objekten beschädigen. – Wählen Sie eine möglichst kurze Beschallungsdauer. Die optimale Beschallungsdauer hängt von einigen Faktoren ab: • Art und Konzentration des Präparats, •... - Seite 23 Betrieb ACHTUNG Falls Sie ein pulverförmiges Präparat verwenden, geben Sie dieses nicht direkt in die Schwingwanne. – Mischen Sie ein pulverförmiges Präparat in einem anderen Behälter, bevor Sie es in die Schwingwanne geben. – Geben Sie das Präparat erst dann in die Schwingwanne, wenn es vollständig aufgelöst ist.
-
Seite 24: Beschallung Einschalten Und Ausschalten
Betrieb Beschallung einschalten und ausschalten Voraussetzungen • Die Schwingwanne ist befüllt. • Der Netzstecker steckt in einer Schutzkontaktsteckdose. Vorgehen 1. Falls vorhanden, legen Sie den Deckel auf das Ultraschallbad. 2. Drücken Sie die Taste Ein/Aus, um das Ultraschallbad einzu- schalten. 3. -
Seite 25: Heizung Einschalten Und Ausschalten
Betrieb Heizung einschalten und ausschalten Betrifft die folgenden Ultraschallbäder: • DT 31 H, DT 52 H, • DT 100 H, DT 102 H, DT 102 H-RC, DT 103 H, • DT 156 BH, • DT 255 H, DT 255 H-RC, •... -
Seite 26: Siedeverzug Vermeiden
Betrieb Vorgehen 1. Drücken Sie die Taste zum Einstellen der Heiztemperatur so oft, bis die gewünschte Temperatur zwischen 20 und 80 °C ange- zeigt wird. » Die Solltemperatur wird durch eine durchgängig leuchtende gelbe LED angezeigt. 2. Um die Heizung auszuschalten, halten Sie die Taste zum Einstel- len der Heiztemperatur mindestens 2 Sekunden lang gedrückt. -
Seite 27: Beschallungsflüssigkeit Entgasen - Degas
Betrieb Information – Das Ultraschallbad speichert die Einstellung nicht. Nach dem nächsten Aus- und Einschalten ist die Funktion zum Vermeiden des Siedeverzugs wieder ab 60 °C aktiv. Beschallungsflüssigkeit entgasen – DEGAS Frisch eingefüllte oder längere Zeit in der Schwingwanne verblie- bene Beschallungsflüssigkeit muss vor Gebrauch entgast werden. -
Seite 28: Beschallungsobjekte Entnehmen
Betrieb • Legen Sie Objekte verteilt ein. Stapeln Sie sie nicht. Empfindliche Objekte dürfen andere Objekte nicht berühren. • Der Ultraschall muss ausgeschaltet sein, während Sie Objekte einbringen. • Prüfen Sie den Füllstand. Beschallungsobjekte müssen vollstän- dig mit Flüssigkeit bedeckt sein. Einsatzgefäße für indirekte Beschallung müssen mindestens 2 cm in die Kontaktflüssigkeit eingetaucht sein. -
Seite 29: Schwingwanne Entleeren
Betrieb 5.11 Schwingwanne entleeren WARNUNG Gefahr eines elektrischen Schlags – Ziehen Sie vor dem Anheben des Ultraschallbads den Netzste- cker. – Stellen Sie das Ultraschallbad zum Entleeren nicht in ein Spül- becken. – Achten Sie darauf, dass keine Flüssigkeit in das Gehäuse gelan- gen kann. -
Seite 30: Dauerbetrieb Freigeben Und Sperren
Betrieb 5.12 Dauerbetrieb freigeben und sperren Um ein versehentliches Einschalten des Dauerbetriebs zu vermei- den, kann die Funktion gesperrt werden. Voraussetzung • Der Netzstecker ist gezogen. Vorgehen Drücken Sie die Taste zum Einstellen der Beschallungsdauer und halten Sie sie gedrückt. Stecken Sie gleichzeitig den Netzstecker in die Schutzkontaktsteckdose. -
Seite 31: Störung Beseitigen
Betrieb 5.13 Störung beseitigen Fehler Mögliche Ursachen Fehlerbeseitigung Zu geringe Ultra- • Beschallungsflüssigkeit ent- • Beschallungsflüssigkeit ent- schallwirkung, laute hält Gase. gasen. Siehe Kapitel Geräusche 5.8 Beschallungsflüssigkeit • In der Schwingwanne befin- entgasen – DEGAS. den sich zu viele Beschal- •... -
Seite 32: Instandhaltung
Instandhaltung 6 Instandhaltung Reinigung und Pflege des Ultraschallbads Gehäuse reinigen • Wischen Sie das Gehäuse feucht ab. Wischen Sie es mit einem weichen Tuch trocken. • Verwenden Sie keine abrasiven Putzmittel, nur Pflegemittel ohne Scheuerzusatz. • Desinfizieren Sie das Gehäuse gegebenenfalls mit einem geeig- neten Flächendesinfektionsmittel. -
Seite 33: Prüfungen
Instandhaltung Prüfungen ACHTUNG Beschädigung des Ultraschallbads – Nehmen Sie Prüfungen nur am gefüllten Ultraschallbad vor. Wenn eine der Prüfungen nicht zum gewünschten Ergebnis führt, wenden Sie sich an den Service. Siehe Kapitel 6.4 Reparatur. Kontrolllampen überprüfen Voraussetzung • Das Ultraschallbad ist ausgeschaltet. Vorgehen 1. -
Seite 34: Ultraschallwirkung Überprüfen
Instandhaltung Ultraschallwirkung überprüfen Überprüfen Sie bei der Inbetriebnahme und in regelmäßigen Abständen die Wirkung des Ultraschalls. Empfohlen wird eine Prü- fung alle 3 Monate. Siehe Kapitel 6.3 Folientest durchführen. Folientest durchführen Vor der ersten Anwendung und in regelmäßigen Abständen, z. B. alle 3 Monate, sollte ein Folientest durchgeführt werden. - Seite 35 Für die Dokumentation der Testergebnisse können Sie hier eine Dokumentationsvorlage herunterla- den: https:/ /bandelin.com/folientest/ Dort finden Sie auch ein Anwendungsvideo. Außerdem können die Folien in geeigneter Weise archiviert werden (Scan, Foto etc.). Der Vergleich der Folien wird somit jederzeit ermöglicht.
- Seite 36 Sie sie trocknen. 7. Die Folie muss perforiert sein, siehe Bild. Andernfalls wird eine Überprüfung des Geräts durch den Service der BANDELIN electronic GmbH & Co. KG emp- fohlen: Siehe Kapitel 6.4 Reparatur. 8. Archivieren Sie die Folie mit Testdatum und Seriennummer des Ultraschallbads.
- Seite 37 Instandhaltung Bei der BANDELIN electronic GmbH & Co. KG können geeignete Folientestrahmen bestellt werden. Die Folientestrahmen sind für eine breite Palette von Wannenabmessungen ausgelegt. Für die Testdurchführung wird zusätzlich Aluminiumfolie benötigt, diese ist nicht im Lieferumfang enthalten. Best .-Nr. für...
-
Seite 38: Reparatur
Füllen Sie das Formular aus und bringen Sie es gut sichtbar außen an der Verpackung an. Ohne ausge- fülltes Formular wird die Annahme verweigert. Senden Sie das Ultraschallbad an die folgende Adresse: BANDELIN electronic GmbH & Co. KG Heinrichstr. 3–4 12207 Berlin Deutschland... -
Seite 39: Entsorgung
Entsorgung 7 Entsorgung WARNUNG Gesundheitsgefährdung durch kontaminiertes Ultraschallbad – Dekontaminieren Sie das Ultraschallbad vor der Entsorgung, wenn es mit gefährlichen Stoffen in Berührung gekommen ist. – Dekontaminieren Sie auch Zubehör vor der Entsorgung. Entsorgen Sie das Ultraschallbad fachgerecht als Elektroschrott, wenn es nicht mehr genutzt werden kann. -
Seite 40: Technische Daten
Technische Daten 8 Technische Daten Elektrische Daten Betriebsspannung 230 V~ (± 10 %) 50/60 Hz Betriebsspannung (optional) 115 V~ (± 10 %) 50/60 Hz Schutzklasse Schutzgrad DIGITEC: IP 33 DIGITEC-RC: IP 23 Ultraschallfrequenz 35 kHz Messgenauigkeit des Temperatursensors ± 2,5 °C Ultraschall- Heizleistung Strom-... - Seite 41 Technische Daten Ultraschall- Heizleistung Strom- Strom- Spitzenleistung/ aufnahme aufnahme Ultraschall- (230 V) (115 V) Nennleistung DT 255 640/160 – DT 255 H 640/160 DT 255 H-RC 640/160 DT 510 640/160 – – DT 510 H 640/160 – DT 510 H-RC 640/160 –...
-
Seite 42: Abmessungen Und Gewichte
Technische Daten Abmessungen und Gewichte Innenmaße der Arbeitsinhalt Anschluss für Gewicht Schwingwanne Kugelhahn (L × B × H) (Ablauf) [mm] [kg] DT 31 190 × 85 × 60 – DT 31 H 190 × 85 × 60 – DT 52 150 ×... -
Seite 43: Umgebungsbedingungen
Technische Daten Innenmaße der Arbeitsinhalt Anschluss für Gewicht Schwingwanne Kugelhahn (L × B × H) (Ablauf) [mm] [kg] DT 514 H 325 × 300 × 150 G ½ DT 514 BH 325 × 300 × 200 12,5 G ½ DT 514 BH-RC 325 ×... -
Seite 44: Dosiertabelle
Dosiertabelle 9 Dosiertabelle Arbeits- Dosierung inhalt Wasser + Präparat 10 % DT 31, 590 ml + 585 ml + 580 ml + 570 ml + 540 ml + DT 31 H 10 ml 15 ml 40 ml 30 ml 60 ml DT 52, 1,1 l + 1,1 l +... - Seite 45 Dosiertabelle Arbeits- Dosierung inhalt Wasser + Präparat 10 % DT 1028 CH 30,0 29,7 l + 29,4 l + 29,1 l + 28,5 l + 27,0 l + 300 ml 600 ml 900 ml 1,5 l 3,0 l DT 1050 CH 60,0 59,4 l + 58,8 l +...
-
Seite 46: Zubehör
Zubehör 10 Zubehör Einhängekorb K …, aus Edelstahl, Siebgewebe. Schont Beschallungsobjekte und vermeidet Schäden am Wannenboden. Optimale Übertragung des Ultraschalls. Gerätehalter GH …, aus Edelstahl, Maschenweite 12 x 12 mm. Für größere Einzelteile. GH 1 für Glaskolben bis Ø 105 mm. Deckel D …, aus Edelstahl. - Seite 47 Zubehör Einhänge- Geräte- Deckel D ... Einsatzkorb Korbträger Deckel Einhänge- korb halter D ... T wanne DT 31 /H K 08 – D 08 – – – – DT 52 /H K 1 C GH 1 D 52 – – D 1 T –...
- Seite 48 Zubehör Einsatzkörbe KD …, PD …, Siebgewebe. Passend für Einsatzgefäße, zur Kleinteilereinigung. KD 0: Edelstahl, Ø innen 75 mm; PD 04: Kunststoff, Ø innen 60 mm. Einsatzgefäße SD … (Glas), EB … (Edelstahl), KB …, PD … (Kunststoff). Zur indirekten Reinigung von Kleinteilen, passend für Loch- deckel und Einsatzstreifen Ø...
- Seite 49 Zubehör Einsatzkorb Einsatzgefäß Loch Löffelträger Einhängekorb Einspritz- deckel/ düsenhalter Einsatz- streifen DT 31 /H PD 04 KB 04, SD 05 DE 08 – – – DT 52 /H KD 0, PD 04 SD 06, SD 09, PD DE 52 – PK 1 C ED 0 06, EB 05...
- Seite 50 Zubehör Aufnahmeklammern EK …, aus Edelstahl, für Laborkolben. Verhindert Aufschwimmen. Zum Einschrauben in Einhänge- körbe und Gerätehalter. EK 10 – 10 ml, max. Ø 31 mm EK 25 – 25 ml, max. Ø 42 mm EK 50 – 50 ml, max. Ø 52 mm EK 100 –...
- Seite 51 Aufnahmeklammern Griff- Reagenz- Tablettier- Sieb- Silikon- Fixier- für Laborkolben verstellung glashalter stempelhalter halter Nop- klam- pen- mern matte DT 31 /H – – – – – – – DT 52 /H EK 10, EK 25, EK 50, GV 3 RG 2 –...
- Seite 52 1 2 GmbH & Co. KG Heinrichstr. 3–4 12207 Berlin Deutschland Tel.: +49 30 76880-0 Fax: +49 30 7734699 info@bandelin.com www.bandelin.com Redaktion: ZINDEL AG – Technische Dokumentation und Multimedia, www.zindel.de 1686-000 DE/2021-03...
