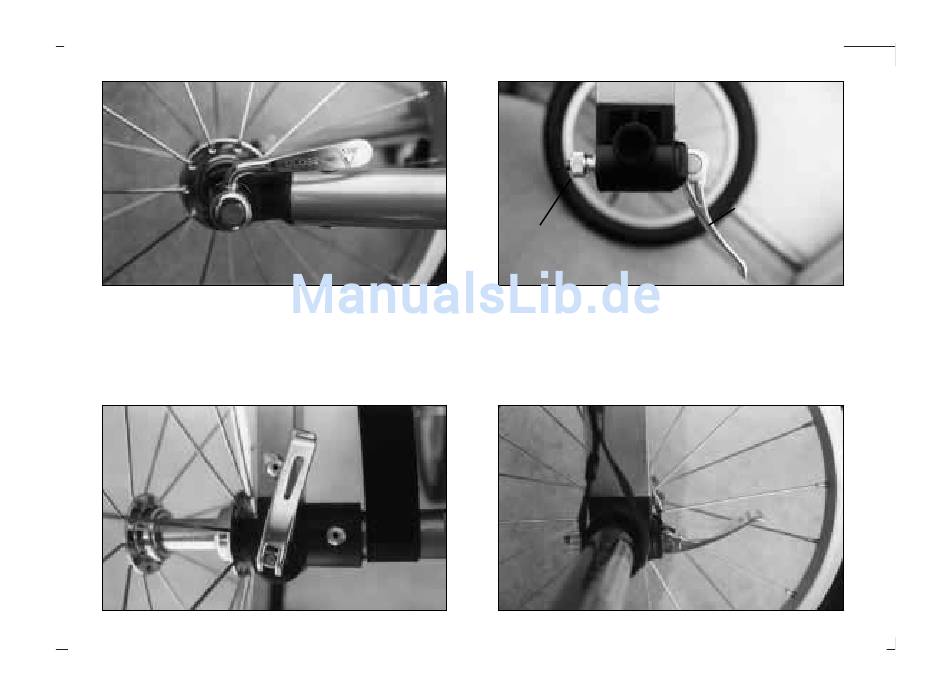

Fig. 9 - Quick release in the closed position and parallel to frame tube.
Position fermée du serrage rapide et parallèle au tube du cadre.
Schnellspanner in geschlossener Position und parallel zum Rahmenrohr.
Fig. 11 - Rear wheel installed with snap ring contacting dropout.
Roue arrière installée (contact patte de roue/circlip).
Korrekt eingesetztes Hinterrad. Schnappring ist eingerastet.
4
Adjusting Nut
Écrou d'ajustement
Einstellmutter
Fig. 10 - The anatomy of the rear wheel quick release.
Structure du serrage rapide de la roue arrière.
Aufbau des Hinterrad-Schnellverschlusses.
Fig. 12 - Quick release perpendicular to the dropout.
Serrage rapide perpendiculaire à la patte de roue.
Schnellspanner im rechtem Winkel zur Radachse.
Quick Release Lever
Levier de serrage
rapide
Schnellspannhebel
