Inhaltszusammenfassung für Zodiac Ei2

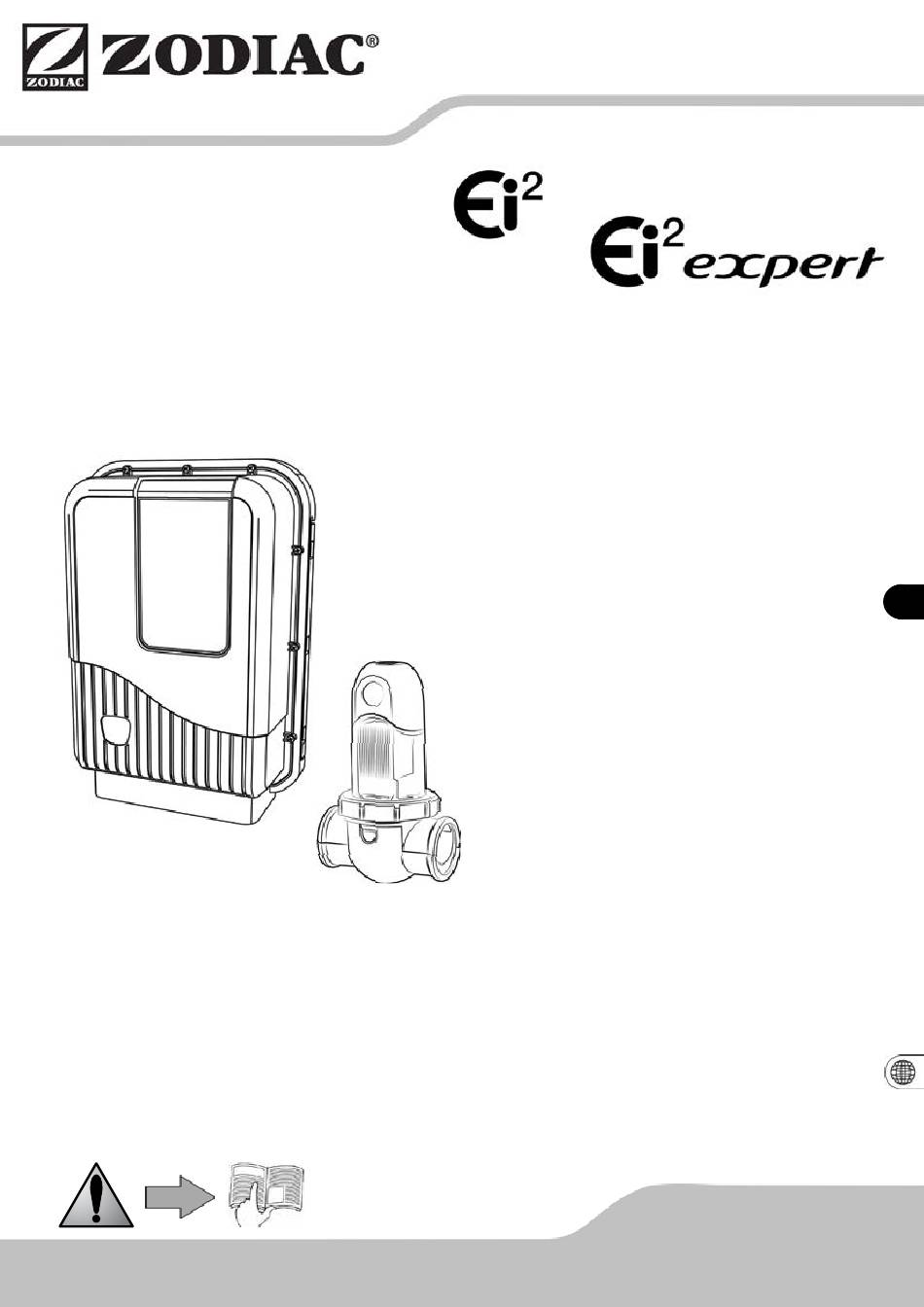

- Seite 1 Montage- und Gebrauchsanleitung Deutsch More documents on: www.zodiac-poolcare.com H0470400.A - 2014/09...
- Seite 2 • Bitte lesen Sie diese Anweisungen vor dem Installieren, der Wartung oder der Fehlerbehebung des Geräts aufmerksam durch! • Das Symbol weist auf wichtige Informationen hin, die Sie unbedingt berücksichtigen müssen, um Sachschäden oder Körperverletzungen zu vermeiden. • Das Symbol weist zur Information auf Wissenswertes hin. Warnungen • Im Sinne der laufenden Verbesserung können unsere Produkte jederzeit unangekündigt geändert werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt 1. Vor der Installation....................3 1.1 Allgemeine Lieferbedingungen ......................3 1.2 Inhalt ..............................3 1.3 Technische Daten ..........................3 2. Installation ......................3 2.1 Vorbereitung des Schwimmbeckens: Chemisches Gleichgewicht des Wassers ......... 3 2.2 Installation des Steuergehäuses ......................4 2.3 Installation der Zelle .......................... -
Seite 4: Vor Der Installation
1. Vor der Installation... 1.1 Allgemeine Lieferbedingungen Das gesamte Material reist, auch wenn es frachtfrei und verpackt versandt wird, auf Gefahr des Empfängers. Dieser muss auf dem Lieferschein des Spediteurs schriftliche Vorbehalte eintragen, wenn er Schäden feststellt, die beim Transport aufgetreten sind (Bestätigung innerhalb von 48 Stunden per Einschreiben an den Spediteur). -
Seite 5: Installation Des Steuergehäuses
Selbst wenn es sich um ein autonomes System handelt, ist es unbedingt notwendig , regelmäßig Wasseranalysen durchzuführen, um die Parameter zu kontrollieren und erforderlichenfalls das Gleichgewicht des Wassers wieder richtig einzustellen. Häufigkeit der Empfohlene Einheit Zum Erhöhen Zum Verringern Tests (während Werte der Badesaison) pH+ Hinzufügen oder... -
Seite 6: Installation Des Paddelschalters (Nur An Ei² Expert)
werden. • Die Fließrichtung des Wassers (siehe Pfeile (2)) muss eingehalten werden. • Die Zelle auseinanderbauen. • Die untere Befestigungsschelle der Zelle (3) entgegengesetzt an der gewünschten Stelle der Rohrleitung positionieren. • Verwenden Sie einen Bohrer oder einen Körner zur Kennzeichnung der Stellen, an denen Bohrungen an der Rohrleitung (4) zu setzen sind, entfernen Sie die untere Schelle, •... - Seite 7 • Möglicher Anschluss: direkt von der Beckenfilterung gesteuert (das Gerät wird nur während der Filterungsperioden mit Spannung versorgt). Wenn alle Anschlüsse (elektrische und hydraulische) erfolgt sind, die allgemeine Stromversorgung wieder einschalten, um das Gerät unter Spannung zu setzen. • Bei Missachtung dieser Hinweise kann die Zelle zerstört werden ! Der Hersteller haftet in diesem Fall nicht. •...
-
Seite 8: Benutzung
3. Benutzung 3.1 Präsentation der Benutzeroberfläche Ei² Erhöhung oder Verringerung der Chlorproduktion: 100% - Aktivieren / Deaktivieren der Chlorproduktion durch kurzes Drücken. - Das Gerät ausschalten durch anhaltendes Drücken (5 Sekunden). - Wiedereinschalten des Geräts durch kurzes Drücken. Rote Anzeigelampe; sie signalisiert "Durchfluss vorhanden / nicht FLOW vorhanden"... -
Seite 9: Einstellen Der Uhr
Wenn der «Boost»-Modus aktiviert ist , werden die Nennparameter der Produktion vorübergehend ignoriert und das Ei² Expert-Salzelektrolysegerät funktioniert während insgesamt 24 Stunden mit einem Chlorproduktionsniveau von 100 %. Die Anzahl der Tage hängt daher von der Programmierung der Betriebsbereiche des Ei² Expert ab (siehe §... - Seite 10 STANDBY = Betriebszustand des Gerätes T = Modus « Timer » (immer aktiv) SOMMER = Betriebsart « Sommer » 80% = Anteil der Chlorproduktion 14:25 = Uhrzeit im Format 24 h 3.2.5.a Moduswahl : «SOMMER» oder «WINTER» • Vier Mal auf drücken, um auf das Einstellen der Uhr zuzugreifen.
- Seite 11 3.2.6 Menü "Interne Einstellungen" Ei² Expert verfügt über ein Menü « Interne Einstellungen » , mit dessen Hilfe folgende Funktions-Parameter konsultiert bzw. geändert werden können: • Sprache • Zyklen zur Umkehrung der Polung • Betriebsstundenzähler Um auf dieses Menü zuzugreifen, drücken Sie gleichzeitig 5 Sekunden lang die Tasten EMEA-Wirtschaftsraum : Region in der das Gerät verkauft und genutzt wird (nicht veränderbar) FR Französisch : FR Französisch : Verwendete Sprache (veränderbar, Standardeinstellung = Französisch) Zyklus=5h : Zyklus der Umkehrung der Polung (veränderbar, Standardeinstellung = 5 h)
-
Seite 12: Wartung
• Auf dem Startbildschirm drückt man 5 Sekunden lang die Tasten • Die Zahl der Betriebsstunden wird unten rechts am Bildschirm angezeigt. • Drücken Sie auf die Taste , um zum Startbildschirm zurückzukehren. 4. Wartung 4.1 Rückspülen des Filters des Schwimmbeckens (Backwash) Ei²... -
Seite 13: Problemlösung
5. Problemlösung Ei² Ei²Expert Mögliche Ursachen Lösungen UMKEHRUNG Der Selbstreinigungszyklus ist • Nach etwa 10 Minuten setzt sich automatisch; diese Meldung ist die Chlorproduktion mit der zuvor keine Fehlermeldung sondern eine ausgewählten Einstellung automatisch Information. wieder in Betrieb. • Die 3 LEDs in der Mitte blinken einige Sekunden lang , während die Umkehrung der Polung am Gerät Ei²... -
Seite 14: Registrierung Des Produktes
6. Registrierung des Produktes Registrieren Sie Ihr Produkt auf unserer Website: Sie werden als Erste über die Neuheiten von Zodiac® und über unsere Sonderangebote informiert, helfen Sie uns, die Qualität unserer Produkte ständig zu verbessern. Europa und Rest der Welt www.zodiac-poolcare.com... - Seite 15 Notes...
- Seite 16 Votre revendeur / your retailer Pour plus de renseignements, merci de contacter votre revendeur. For further information, please contact your retailer. ZODIAC® is a registered trademark of Zodiac International, S.A.S.U., used under license.
