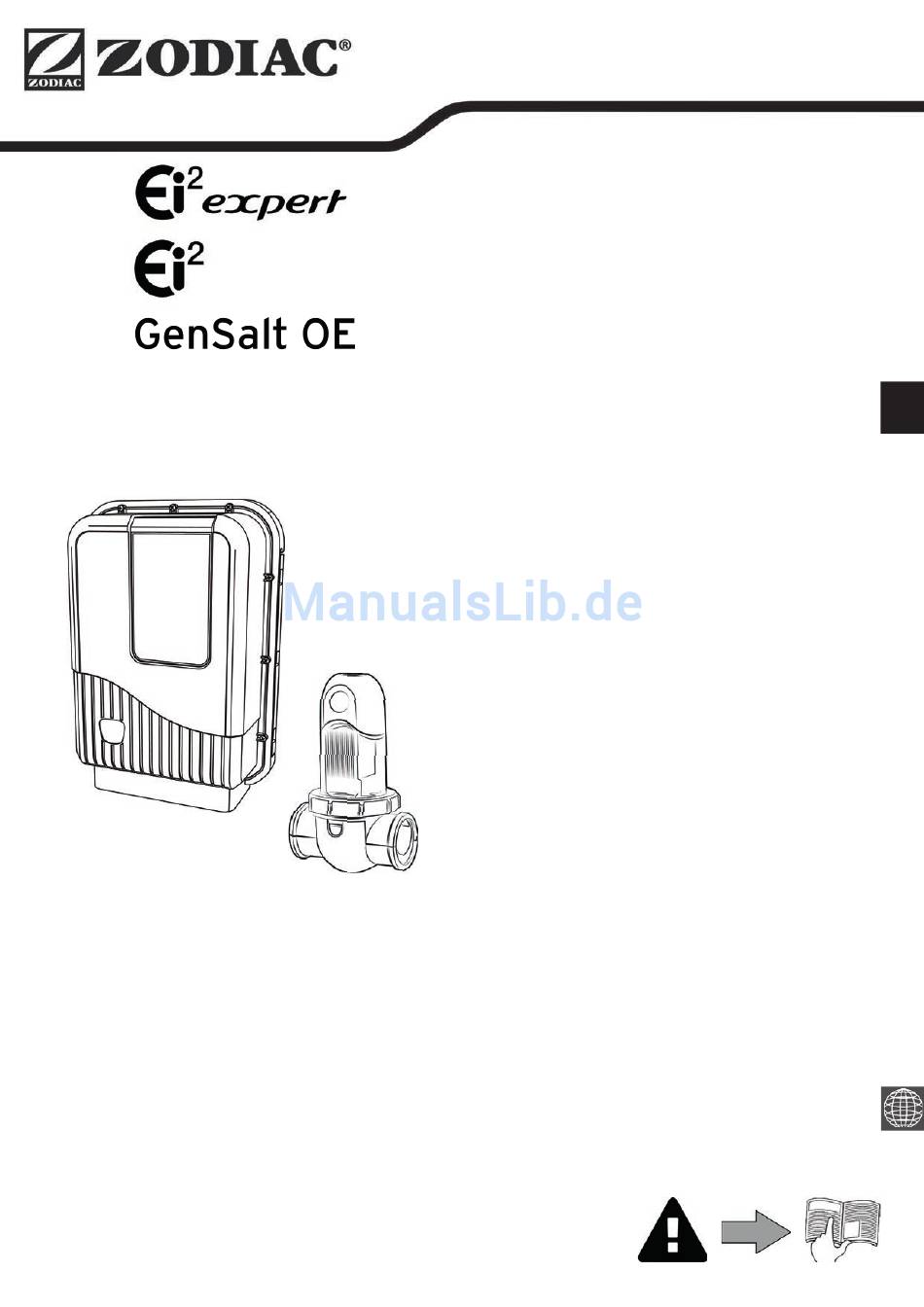

Montage- und Gebrauchsanleitung - Deutsch Salzelektrolysegerät Übersetzung der Originalanleitung in französischer Sprache More documents on: www.zodiac.com H0470400.C - 2018/02...
• Es darf kein Insekti zid oder anderes (entzündbares oder nicht entzündbares) chemisches Produkt auf das Gerät gesprüht werden, weil dadurch das Gehäuse beschädigt und ein Brand ausgelöst werden kann. • Zodiac®-Geräte wie Wärmepumpen, Filterpumpen und Filter sind mit den meisten Wasserbehandlungssystemen für Schwimmbäder kompati bel.
Bewahren Sie diese Anweisungen als Referenz für künft ige Maßnahmen zur Inbetriebnahme und Wartung • auf. Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® durch welche Mitt el auch immer zu • verbreiten oder zu ändern. Zodiac® entwickelt seine Produkte ständig weiter, um ihre Qualität zu verbessern. Daher können die in •...
1. Informationen vor der Installation 1.1 Inhalt Ei² - GenSalt OE Steuerbox Zelle Installations-Set Ei² Expert Steuerbox Zelle Installations-Set Kit Anbohrschelle 1.2 Technische Daten Versorgungsspannung 230Vac-50Hz Elektrische Leistung max. 140 W Schutzart IPX5 Maße Steuerbox (L x H x T): 28,5 x 40,5 x 12,5 cm Maße Zelle (L x H x T): 16,5 x 22,5 x 12,5 cm...
2. Installati on 2.1 Vorbereitung des Schwimmbeckens: Chemisches Gleichgewicht des Wassers Diese Geräte wurden zum Desinfi zieren des Schwimmbeckenwassers nach dem Prinzip der Salzelektrolyse konzipiert. Es ist unbedingt notwendig, das chemische Gleichgewicht des Wassers und dessen Salzgehalt (4 g/l) zu prüfen und genau einzustellen, bevor das Gerät installiert wird.
2.3 Installati on der Zelle • Die Zelle muss auf der Rohrleitung nach der Filterung ( ), nach den eventuellen Sonden und nach einer eventuellen Heizanlage installiert werden. Ei² Expert Ei² - GenSalt OE • Die Zelle muss an einem horizontalen Rohr installiert werden, damit sichergestellt wird, dass das Wasser hauptsächlich horizontal fl...
• Die Zelle muss immer das letzte Element sein, das an der Rückleitung zum Becken installiert wird (siehe Skizze). • Wir empfehlen, die Zelle immer als Bypass zu installieren. Diese Montage ist PFLICHT, wenn der Durchsatz größer ist als 18 m³/h, um Lastverlusten vorzubeugen. •...
• Bei Missachtung dieser Hinweise kann die Zelle zerstört werden! Die Haft ung des Herstellers ist diesem Fall ausgeschlossen. • Ungeachtet der Art des Anschlusses, ist die Programmierung der zeitlichen Betriebsbereiche des Ei² Expert ("Timer" genannt) unbedingt notwendig (siehe „3.2.5 Betriebsarten „SOMMER“ und „WINTER“ und Einstellen der „Timer““).
3. Bedienung 3.1 Präsentati on der Benutzeroberfl äche Ei² - GenSalt OE Erhöhung oder Verringerung der Chlorprodukti on: 100% - Akti vieren / Deakti vieren der Chlorprodukti on durch kurzes Drücken. - Das Gerät ausschalten durch anhaltendes Drücken (5 Sekunden). - Wiedereinschalten des Geräts durch kurzes Drücken.
Wenn der „Boost“-Modus akti viert ist, werden die Nennparameter der Produkti on vorübergehend ignoriert und das Ei² Expert-Salzelektrolysegerät funkti oniert während insgesamt 24 Stunden mit einem Chlorprodukti onsniveau von 100 %. Die Anzahl der Tage hängt daher von der Programmierung der Betriebsbereiche des Ei² Expert ab (siehe „3.2.5 Betriebsarten „SOMMER“...
Seite 11
STANDBY = Betriebszustand des Gerätes T = Modus "Timer" (immer akti v) SOMMER = Betriebsart "Sommer" 80% = Anteil der Chlorprodukti on 14:25 = Uhrzeit im Format 24 h 3.2.5.a Moduswahl: "SOMMER" oder "WINTER" • Vier Mal auf drücken, um auf das Einstellen der Uhr zuzugreifen. "SOMMER" beginnt zu blinken. •...
3.2.6 Menü „Interne Einstellungen“ Ei² Expert verfügt über ein Menü „Interne Einstellungen“, mit dessen Hilfe folgende Funkti ons-Parameter konsulti ert bzw. geändert werden können: • Sprache • Zyklen zur Umkehrung der Polung • Betriebsstundenzähler Um auf dieses Menü zuzugreifen, drücken Sie gleichzeiti g 5 Sekunden lang die Tasten EMEA: Region in der das Gerät verkauft und genutzt wird (nicht veränderbar) FR Französisch: FR Français: Verwendete Sprache (veränderbar, Standardeinstellung = Französisch) Zyklus=5h: Zyklus der Umkehrung der Polung (veränderbar, Standardeinstellung = 5 h)
3.2.6.c Betriebsstundenzähler Ei² Expert kann seine kumulierten Betriebsstunden zählen (= Zeit der Chlorprodukti on, angezeigt in Tagen). Diese Informati on kann zur Besti mmung des Alters der Elektrode von Nutzen sein. Diese Angabe ist rein informati v und kann nicht geändert werden. •...
5. Problembehebung Ei² Ei²Expert Mögliche Ursachen Lösungen GenSalt OE UMKEHRUNG Der Selbstreinigungszyklus ist • Nach etwa 10 Minuten setzt sich automati sch; diese Meldung ist die Chlorprodukti on mit der zuvor keine Fehlermeldung sondern eine ausgewählten Einstellung automati sch Informati on. wieder in Betrieb.
• Den Akku prüfen. • Bei Bedarf den Akku (Akkumulator 3 V Typ „CR2032“) auswechseln, siehe „2.5.2 Anschluss an eine elektrisch betäti gte Schwimmbeckenabdeckung • Das Gerät speichert die Verlust (nur bei Ei² Expert)“ zum Öff nen und Parameter nicht mehr aller Schließen der Steuerbox.
Seite 16
Modèle appareil Appliance model Numéro de série Serial number Trouvez plus d’informati ons et enregistrez votre produit sur More informati ons and register you product on www.zodiac.com ZODIAC® is a registered trademark of Zodiac Internati onal, S.A.S.U., used under license.
