Shuttle SA76G2 Produktspezifikation Seite 5

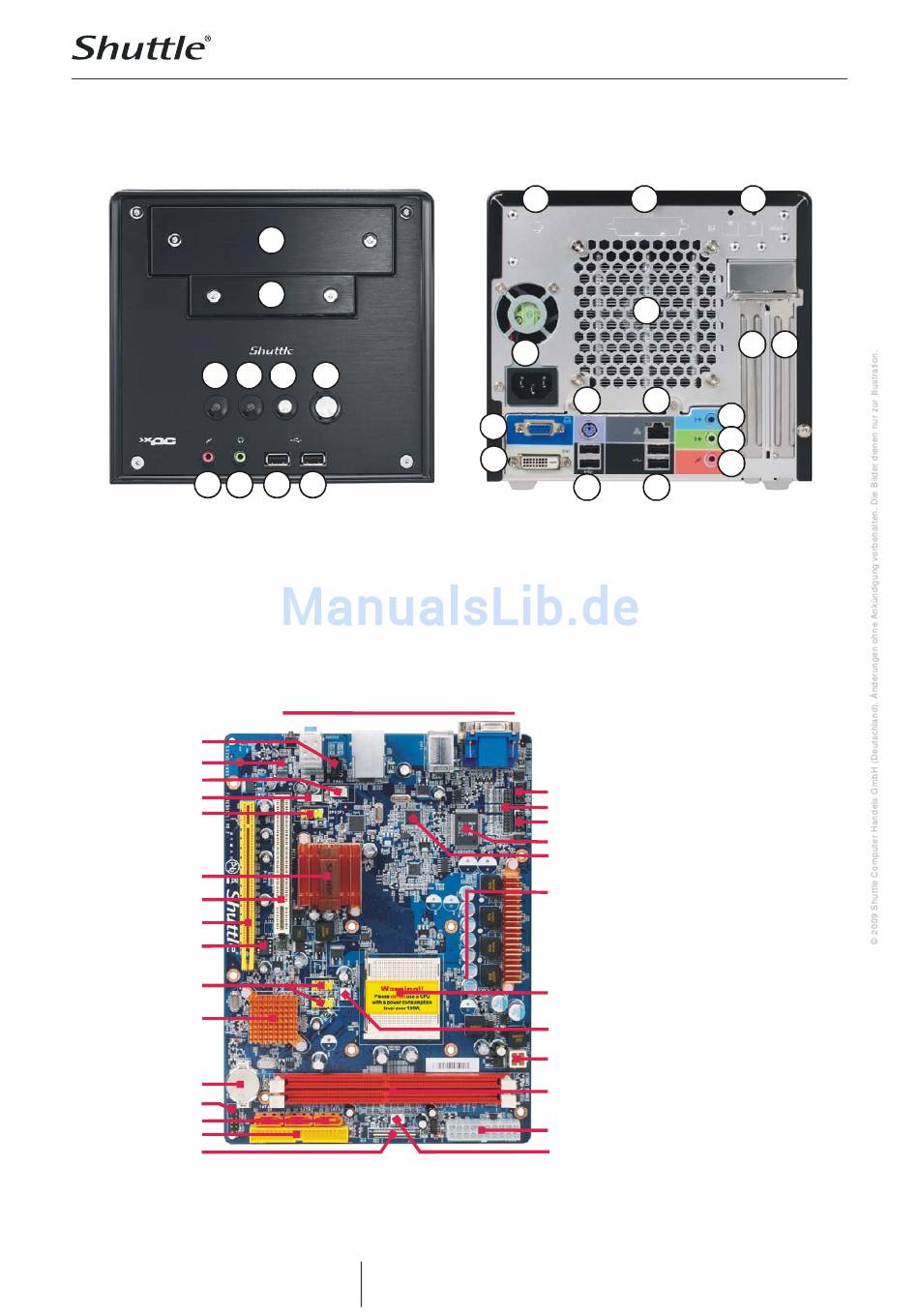

Shuttle XPC Barebone SA76G2 – Anschlüsse und Komponenten
Vorderseite
3 4 5
7 8 9 9
(1) 5,25" Laufwerksschacht
(2) 3,5" Laufwerksschacht
(3) Festplatten-LED
(4) Betriebszustands-LED
(5) Reset-Button
(6) Ein-/Aus-Button
(7) Mikrofon-Eingang
(8) Kopfhörer-Ausgang
(9) USB-Anschlüsse
Audio Aux-in
Audio CODEC
Lüfter-Anschluss
S/PDIF-Anschluss
Onboard USB
ATI 760G Chipsatz
PCI Slot
PCI Express x16 Slot
BIOS EEPROM
2x Onboard USB
ATI SB710 chipset
Batterie
Frontpanel-Anschluss
3x SATA Ports
IDE Port
Frontpanel-Anschluss
Seite 5 | 14. Juli 2009
w w w . s h u t t l e . c o m
1
2
6
Backpanel Anschlüsse
S h u t t l e C o m p u t e r H a n de l s G m b H
Fritz-Stras s man n -Str. 5
25337 Elmshorn | Germany
Produkt Spezifikation
Rückseite
L M
O
A
D
B
C
F
(A) Netzteil
(B) VGA Video-Ausgang
(C) DVI Video-Ausgang
(D) PS/2-Tastatur
(E) Gigabit Netzwerk
(F) 4x USB-Anschlüsse
(G) Audio Line-In
(H) Audio Line-Out
Mainboard
Serieller Port
Paralleler Port
Serieller Port
I/O Controller
Netzwerk-Controller
Feststoffkonden-
satoren
(Solid Capacitors)
AM2+ Sockel
(940 Pins)
Lüfter-Anschluss
ATX12V Netzteil-
anschluss
2 DDR2 DIMM Sockel
(240 Pins)
ATX Netzteilanschluss
CIR onboard
N
J K
E
G
H
I
F
(I) Mikrofon-Eingang
(J) PCI-Steckplatz
(K) PCI-Expr. x16 Steckplatz
(L) Wireless LAN Perforation
(M) Parallel Port Perforation
(N) S/PDIF-Ausg. Perforation
(O) Heatpipe-Kühlsystem
