SMA PV OFFSET BOX Technische Beschreibung Seite 18

Elektrischer Anschluss
Vorgehensweise beim Anschluss
1.
GEFAHR!
Lebensgefahr durch hohe Spannungen in der PV OFFSET BOX.
•

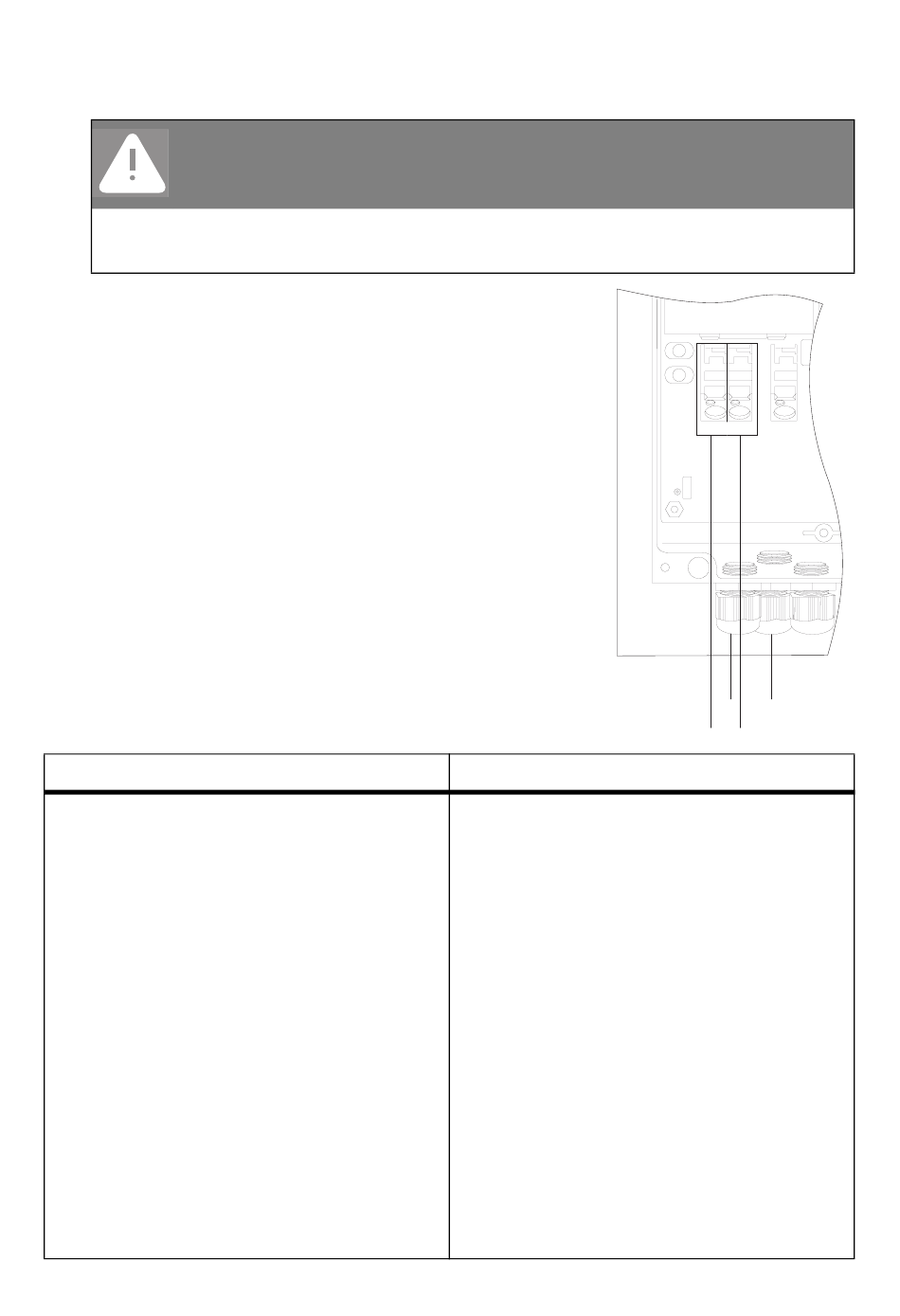

2. Überwurfmutter der metrischen Kabelverschraubung (A)
lösen und über das „PV+"-Kabel führen.
Bei Multi-String-Wechselrichtern zusätzlich die Über-
wurfmutter der Kabelverschraubung (B) lösen und über
das zweite „PV+"-Kabel führen.
3. „PV+"-Kabel durch die Kabelverschraubung führen und
an die Anschlussklemme „PV+" (C) in der
PV OFFSET BOX anschließen.
Bei Multistring-Wechselrichtern zweites „PV+"-Kabel
durch die zweite Kabelverschraubung führen und an die
zweite Anschlussklemme „PV+" (D) anschließen.
4. „PV+"-Kabel der PV OFFSET BOX am Wechselrichter
anschließen.
Unterscheiden Sie zwischen String- und Multi-String-
Wechselrichtern. Folgende Tabelle beachten.
Multi-String-Wechselrichter
Ist an beiden Eingängen des Wechselrichters
jeweils eine nicht belegte Buchse vorhanden,
dann in beide Buchsen ein „PV+"-Kabel der
PV OFFSET BOX stecken.
Sind alle Buchsen eines Eingangs belegt, muss
das jeweilige „PV+"-Kabel der PV OFFSET BOX
über einen Y-Stecker am Wechselrichter ange-
schlossen werden.
Gehen Sie dafür wie folgt vor:
• Einen Stecker von der gewählten Buchse
abziehen.
• Einen Y-Stecker in die freigewordene
Buchse stecken.
• Das „PV+"-Kabel und den vorher entfern-
ten Strang in jeweils eine Buchse des
Y-Steckers stecken.
18 PVO-TDE082612
Sicherstellen, dass die AC-Leitung spannungsfrei und der Wechselrichter au-
ßer Betrieb ist.
String-Wechselrichter
Ist eine nicht belegte positive Buchse am Wech-
selrichter vorhanden, dann in diese Buchse das
„PV+"-Kabel der PV OFFSET BOX stecken.
Sind alle Buchsen belegt, muss das „PV+"-Kabel
der PV OFFSET BOX über einen Y-Stecker am
Wechselrichter angeschlossen werden.
Gehen Sie dafür wie folgt vor:
• Einen Stecker von der gewählten Buchse
abziehen.
• Einen Y-Stecker in die freigewordene
Buchse stecken.
• Das „PV+"-Kabel und den vorher entfern-
ten Strang in jeweils eine Buchse des
Y-Steckers stecken.
SMA Solar Technology AG
N
PV+ PV-
A B
C
D
Technische Beschreibung
