5 Elektrischer Anschluss

5.1 Übersicht des Anschlussbereichs

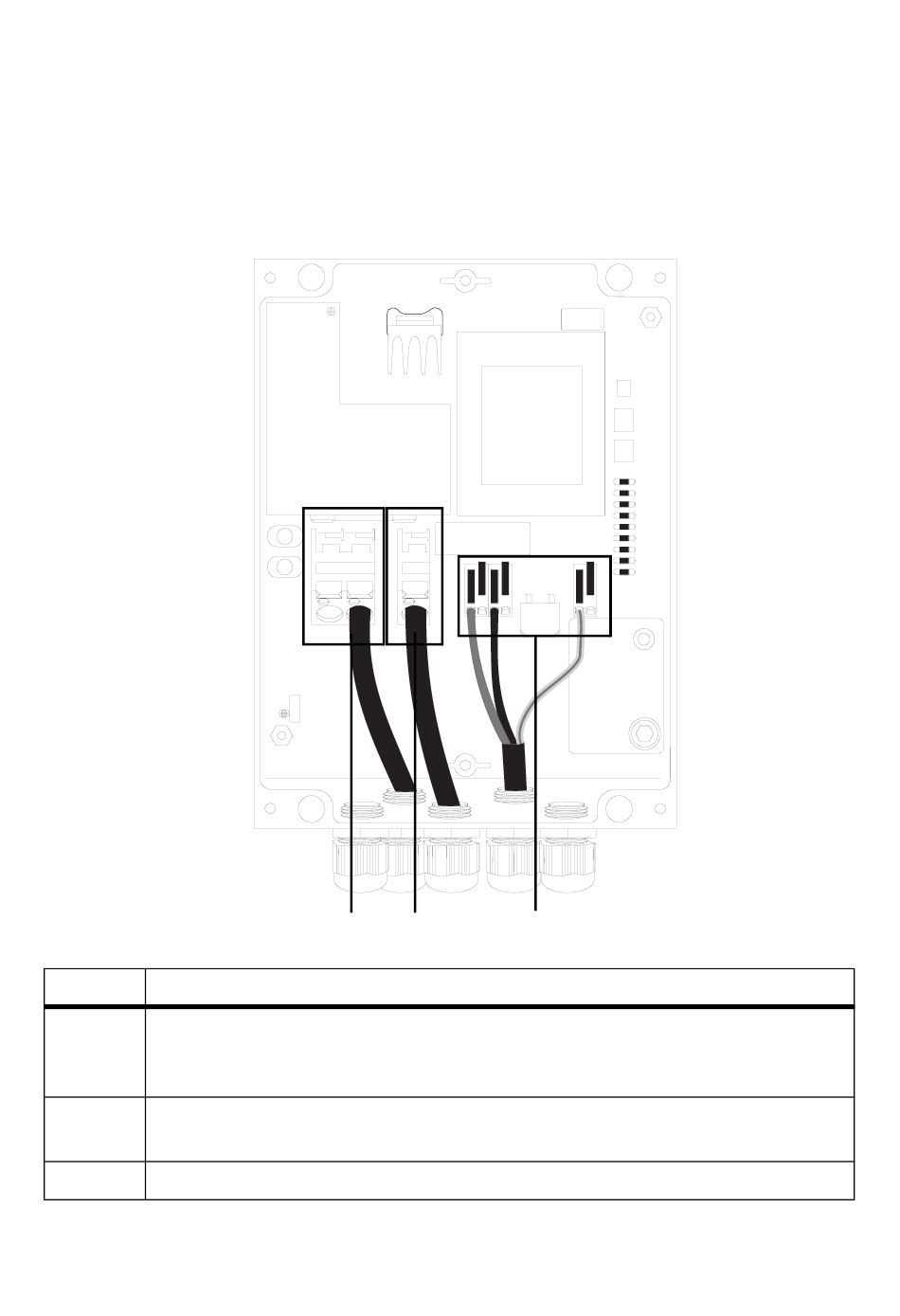

Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschlussbereiche der
geöffneten PV OFFSET BOX schematisch dargestellt:
Objekt Beschreibung
A Anschlussklemmen „PV+"
(Bei String-Wechselrichtern ein „PV+"-Kabel anschließen, bei Multi-String zwei „PV+"-
Kabel anschließen)
B Anschlussklemme „PV–"
(Anschluss für ein „PV–"-Kabel, da im Wechselrichter gebrückt)
C Anschlussklemme L, N und PE für ankommende und abgehende AC-Leitungen
Technische Beschreibung
N
PV+ PV-
A B
L PE
C
