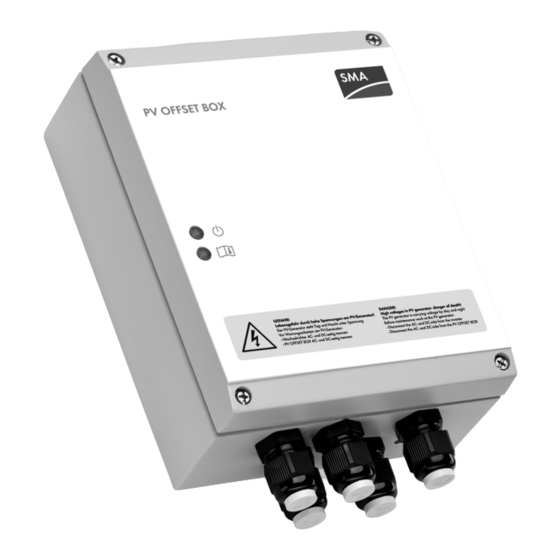

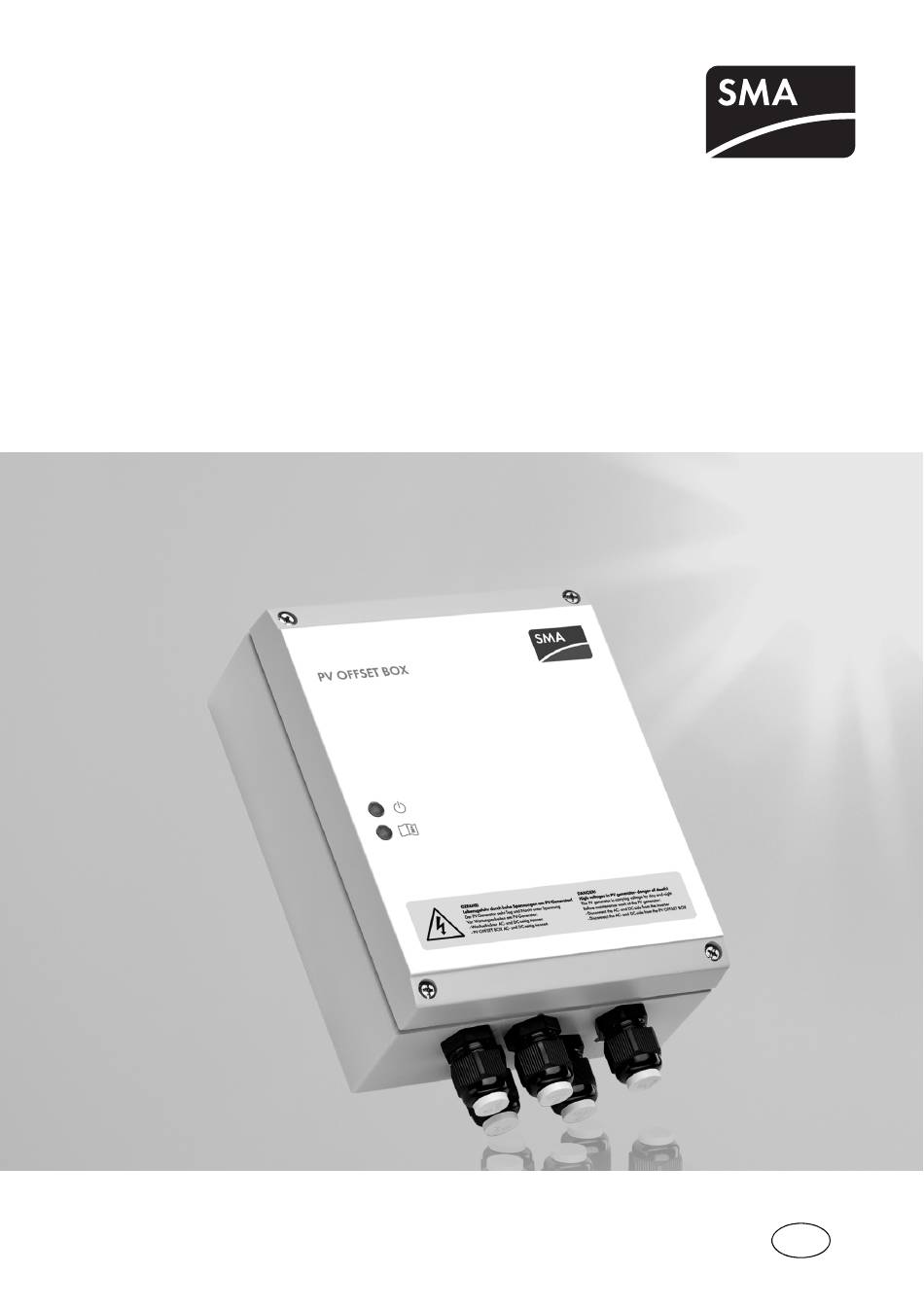

- Seite 1 Zubehör für PV-Wechselrichter PV OFFSET BOX Technische Beschreibung PVO-TDE082612 | 98-0007912 | Version 1.2...
-
Seite 3: Inhaltsverzeichnis
Kontrolle auf Transportschäden ......10 Identifikation der PV OFFSET BOX..... . 10 Montage . - Seite 4 Öffnen und Schließen ......21 Öffnen der PV OFFSET BOX ......21 Schließen der PV OFFSET BOX .
-
Seite 5: Hinweise Zu Dieser Anleitung
Diese Anleitung beschreibt die Installation, Inbetriebnahme und Wartung der PV OFFSET BOX. 1.1 Gültigkeitsbereich Diese Anleitung ist gültig für die PV OFFSET BOX. Die Typenbezeichnung (PVO-11) Ihres Geräts finden Sie auf dem Typenschild, wie in Kapitel 3.3 „Identifikation der PV OFFSET BOX” (Seite 10) abgebildet. 1.2 Zielgruppe Diese Anleitung ist für den Installateur und den Bediener. -
Seite 6: Verwendete Symbole
SMA Solar Technology AG Hinweise zu dieser Anleitung 1.4 Verwendete Symbole In diesem Dokument werden die folgenden Arten von Warnhinweisen sowie allgemeine Hinweise verwendet: GEFAHR! „GEFAHR“ kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zum Tod oder schwerer Körperverletzung führt! WARNUNG! „WARNUNG“ kennzeichnet einen Warnhinweis, dessen Nichtbeachtung zum Tod oder zu schwerer Körperverletzung führen kann! -
Seite 7: Sicherheitshinweise
2 Sicherheitshinweise 2.1 Bestimmungsgemäße Verwendung Die PV OFFSET BOX stellt die Leistungsfähigkeit von PV-Modulen sicher und schützt diese vor dem negativen Einfluss von Aufladungen, die eine Polarisierung verursachen. Sie ist ausschließlich für den Parallelbetrieb an trafolosen SMA-Wechselrichtern (Sunny Boy, Sunny Mini Central) vorgese- hen. - Seite 8 SMA Solar Technology AG Sicherheitshinweise Prinzip einer PV-Anlage mit PV OFFSET BOX String-Wechselrichter – P V O FF S ET B O X lfkgl lfkgl kflfr kflfr klgk klgk lfkgl kflfr lrkgl lrkgl fkglk fkglk lfkgl klgk lrkgl rb, m,bm...
-
Seite 9: Allgemeine Sicherheitshinweise
2.2 Allgemeine Sicherheitshinweise GEFAHR! Lebensgefahr durch hohe Spannungen an der PV OFFSET BOX. • Alle Arbeiten an der PV OFFSET BOX dürfen ausschließlich durch eine ausgebilde- te Elektrofachkraft erfolgen. GEFAHR! Lebensgefahr durch hohe Spannungen am PV-Generator! Der PV-Generator steht Tag und Nacht unter Spannung. -
Seite 10: Auspacken
Installationsanleitung Warnaufkleber für den Wechselrichter 3.2 Kontrolle auf Transportschäden Kontrollieren Sie die PV OFFSET BOX auf äußerlich sichtbare Beschädigungen, wie Risse im Ge- häuse. Setzen Sie sich bei Beschädigungen mit Ihrem Lieferanten in Verbindung. 3.3 Identifikation der PV OFFSET BOX Sie können die PV OFFSET BOX mit dem Typen-... -
Seite 11: Montage
P V O F F S E T B O 2 kg 4.1.2 Umgebungsbedingungen • Montageort und Montageart müssen für Gewicht und Abmessungen der PV OFFSET BOX ge- eignet sein. • Montage auf festem Untergrund. • Montageort muss jederzeit zugänglich sein. -
Seite 12: Mindestabstände
SMA Solar Technology AG Montage 4.1.3 Mindestabstände Halten Sie folgende Mindestabstände zu Wänden, anderen Geräten oder sonstigen Gegenstän- den ein. Beachten Sie zusätzlich die Mindestabstände des Wechselrichters. Richtung Mindestabstand 1 0 c P V O F F S E seitlich... -
Seite 13: Montageanleitung
SMA Solar Technology AG Montage 4.2 Montageanleitung Position der Bohrlöcher markieren (Angaben in mm). 18,5 Technische Beschreibung PVO-TDE082612... - Seite 14 Löcher an gekennzeichneter Stelle bohren und Dübel einsetzen. PV OFFSET BOX öffnen: Schrauben des Gehäusedeckels lösen und Gehäusede- ckel gerade nach vorn abziehen. PV OFFSET BOX an die Wand schrauben. Dem Untergrund entsprechendes Befesti- gungsmaterial verwenden. Festen Sitz prüfen. PVO-TDE082612...
-
Seite 15: Elektrischer Anschluss
SMA Solar Technology AG Elektrischer Anschluss 5 Elektrischer Anschluss 5.1 Übersicht des Anschlussbereichs Im folgenden Übersichtsbild sind die unterschiedlichen Komponenten und Anschlussbereiche der geöffneten PV OFFSET BOX schematisch dargestellt: Objekt Beschreibung Anschlussklemmen „PV+“ (Bei String-Wechselrichtern ein „PV+“-Kabel anschließen, bei Multi-String zwei „PV+“- Kabel anschließen) -
Seite 16: Anschluss Öffentliches Stromnetz (Ac)
Vorgehensweise beim Anschluss GEFAHR! Lebensgefahr durch hohe Spannungen in der PV OFFSET BOX. • Sicherung der AC-Leitung der PV OFFSET BOX ausschalten und gegen Wie- dereinschalten sichern. • Wechselrichter AC- und DC-seitig freischalten (alle Steckverbinder ziehen), wie in der Wechselrichter-Anleitung beschrieben. -
Seite 17: Anschluss Pv-Generator (Dc)
PV OFFSET BOX. • PE, N und L an die entsprechenden Anschlussklemmen in der schon installierten PV OFFSET BOX anschließen und mit PE, N und L der zweiten PV OFFSET BOX ver- binden. GEFAHR! Lebensgefahr durch hohe Spannungen in der PV OFFSET BOX. - Seite 18 SMA Solar Technology AG Elektrischer Anschluss Vorgehensweise beim Anschluss GEFAHR! Lebensgefahr durch hohe Spannungen in der PV OFFSET BOX. • Sicherstellen, dass die AC-Leitung spannungsfrei und der Wechselrichter au- ßer Betrieb ist. Überwurfmutter der metrischen Kabelverschraubung (A) lösen und über das „PV+“-Kabel führen.
- Seite 19 Wechselrichters anbringen. – Disconnect the AC- and DC-side from the inverter. – Wechselrichter AC- und DC-seitig trennen. – Disconnect the AC- and DC-side from the PV OFFSET BOX. – PV OFFSET BOX AC- und DC-seitig trennen. 86-070010 1.0 GEFAHR! DANGER! 86-070010 1.0...
-
Seite 20: Inbetriebnahme
SMA Solar Technology AG Inbetriebnahme 6 Inbetriebnahme Prüfen Sie vor der Inbetriebnahme folgende Voraussetzungen: • korrekt angeschlossene AC-Leitung (Netz) • vollständig angeschlossene DC-Leitungen (PV-Strings) • fest verschraubter Gehäusedeckel • Warnaufkleber auf dem Wechselrichter Vorgehensweise für die Inbetriebnahme Sicherung der AC-Leitung einschalten. -
Seite 21: Öffnen Und Schließen
7.2 Schließen der PV OFFSET BOX Gehäusedeckel mit den vier Schrauben am Gehäuse befestigen. Schrauben mit einem Dreh- moment von mindestens 2 Nm anziehen. PV OFFSET BOX in Betrieb nehmen, wie in Kapitel 6 „Inbetriebnahme” (Seite 20) beschrie- ben. Technische Beschreibung... -
Seite 22: Fehlersuche
DC-Leitungen verpolt oder • DC-Anschluss überprüfen • PE-Anschluss fehlerhaft • PE-Anschluss überprüfen leuchtet Regeneration abgebrochen: PV OFFSET BOX austauschen PV OFFSET BOX defekt, wenn dieser Zustand über 15 Minuten andauert PV OFFSET BOX zeigt keine Funktion AC-Anschluss überprüfen PVO-TDE082612 Technische Beschreibung... -
Seite 23: Außerbetriebnahme
SMA Solar Technology AG Außerbetriebnahme 9 Außerbetriebnahme 9.1 Demontage PV OFFSET BOX öffnen, wie in Kapitel 7.1 „Öffnen der PV OFFSET BOX” (Seite 21) beschrie- ben. Alle Leitungen aus der PV OFFSET BOX entfernen. PV OFFSET BOX abhängen. PV OFFSET BOX schließen. Gehäusedeckel mit den vier Schrauben am Gehäuse befestigen. -
Seite 24: Technische Daten
SMA Solar Technology AG Technische Daten 10 Technische Daten PVO-11 Daten PV-Generator-Anschluss Max. PV-Spannung 800 V Min. PV-Spannung 50 V (im Einspeisebetrieb des Wechselrichters) Max. PV-Spannung (im Offset Betrieb) 50 V Min. Systemspannung des PV-Generators 650 V Min. Isolationswiderstand 500 kOhm... -
Seite 25: Kontakt
11 Kontakt Bei technischen Problemen mit unseren Produkten wenden Sie sich an unsere Service Line. Wir be- nötigen die folgenden Daten, um Ihnen gezielt helfen zu können: • Seriennummer der PV OFFSET BOX • Angeschlossene Wechselrichter (Gerätetyp) • Angeschlossene Module und Anzahl der Module... - Seite 26 SMA Solar Technology AG Kontakt PVO-TDE082612 Technische Beschreibung...
-
Seite 27: Haftungsausschluss
Die Nutzung der mitgelieferten von der SMA Solar Technology AG hergestellten Software unterliegt zusätzlich den folgenden Bedingungen: • Die SMA Solar Technology AG lehnt jegliche Haftung für direkte oder indirekte Folgeschäden, die sich aus der Verwen- dung der von SMA Solar Technology AG erstellten Software ergeben, ab. Dies gilt auch für die Leistung beziehungsweise Nicht-Leistung von Support-Tätigkeiten. - Seite 28 SMA Solar Technology AG www.SMA.de Sonnenallee 1 34266 Niestetal, Germany Tel.: +49 561 9522 4000 Fax: +49 561 9522 4040 E-Mail: Vertrieb@SMA.de Freecall: 0800 SUNNYBOY Freecall: 0800 78669269...
