MoRoS GPRS / EDGE 1.3 PRO
6.4

Anschlussbelegung der seriellen Schnittstelle

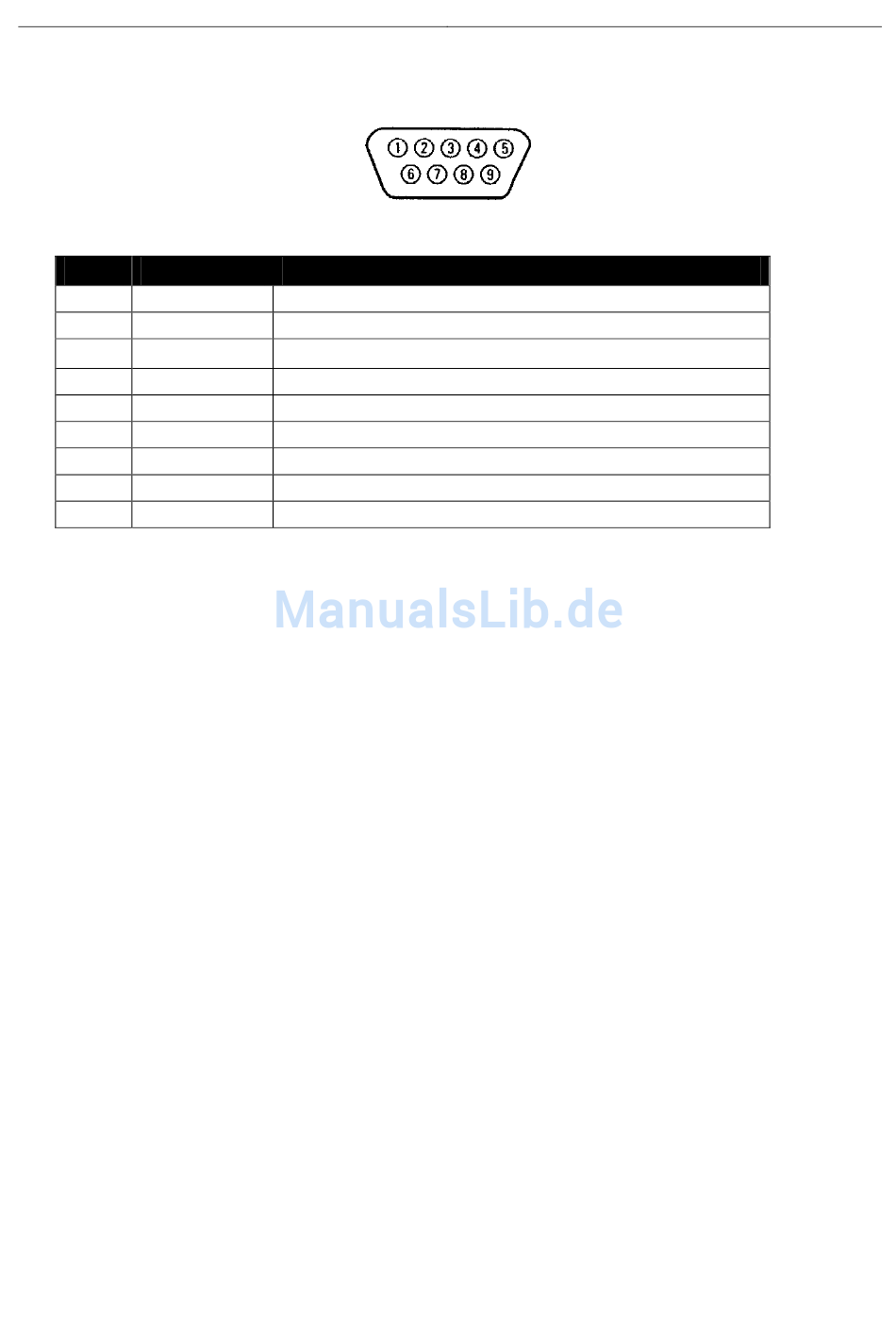

Abbildung 5: 9-polige Sub-D Buchse am Gerät
Pin Belegung
1 DCD
2 RXD
3
TXD
4 DTR
5 GND
6 DSR
7 RTS
8 CTS
9 RI

Tabelle 10: Beschreibung der Pin-Belegung der Sub-D Buchse

Beschreibung
Data Carrier Detect
Receive Data
Transmit Data
Data Terminal Ready
Ground
Data Set Ready
Request To Send
Clear To Send
Ring Indication
Anschlüsse
19
