Technaxx TX-124 Gebrauchsanleitung Seite 6

Verkabelung der Rückfahrkamera

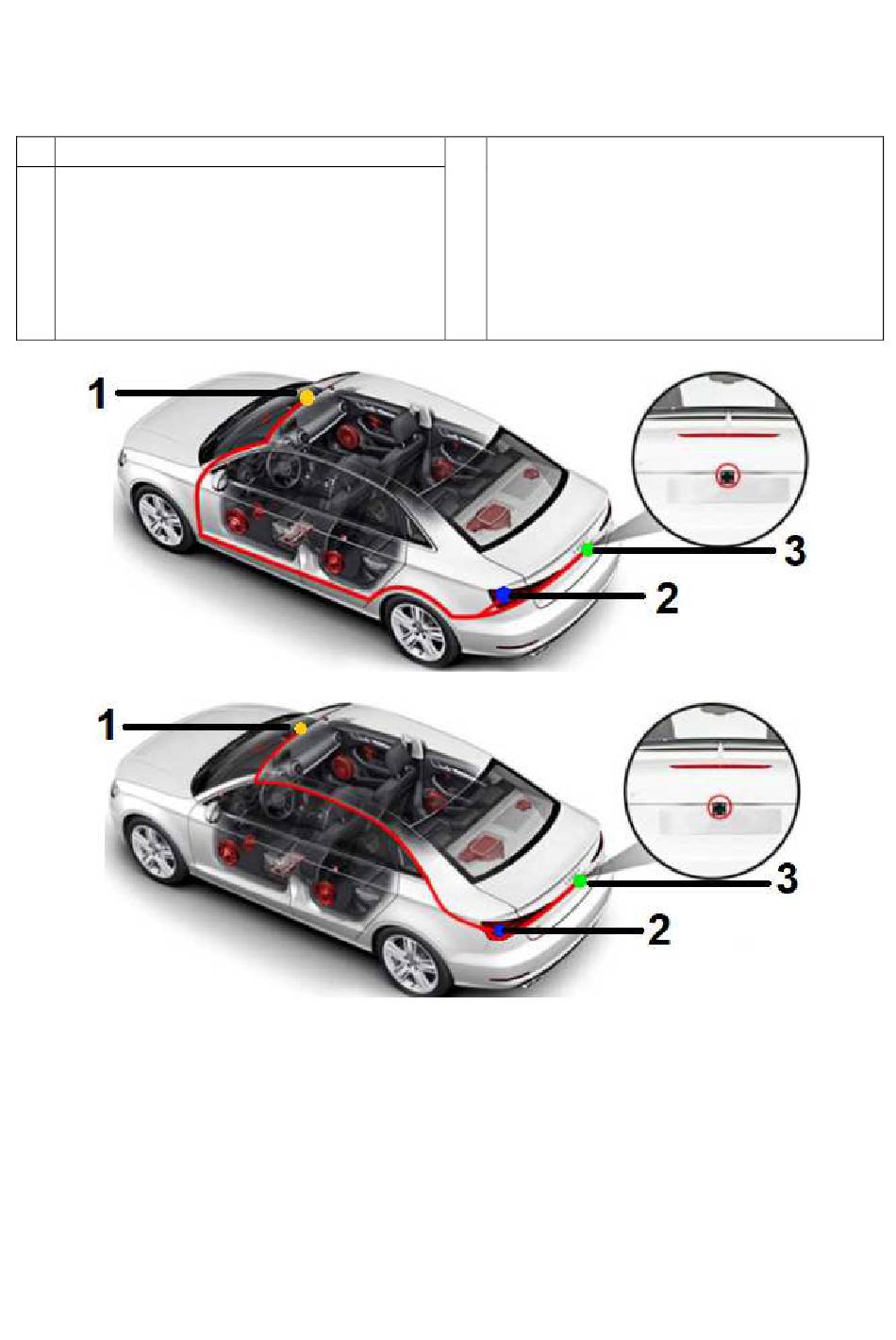

Die folgenden Abbildungen stellen beispielhaft dar, wie Sie das Video-
/Netzkabel vom Rückspiegel zum Heck verlegen können.
1 Spiegel mit AV–IN Anschluss
Verbinden Sie das rote Kabel mit
2
dem Pluspol des Rückfahrlichts.
Stecken Sie den 2,5mm Stecker in den AV–IN Anschluss des Spiegels. Der
Stecker und das rote Kabel der Kamera müssen dann zum Heck des
Fahrzeugs geführt werden. Verbinden Sie das rote Kabel mit dem Pluspol
des Rückfahrlichts.
Hinweis: Besteht keine Verbindung zum Rückfahrlicht, wird das Bild der
Rückfahrkamera beim Einlegen des Rückwärtsgangs nicht automatisch auf
dem gesamten Bildschirm im Rückspiegel angezeigt.
Rückfahrkamera in der Mitte des
Fahrzeugs
Kennzeichen befestigen. Dafür
3 ein 5mm großes Loch in die
Fahrzeugkarosserie bohren, und
die Kamera mit den beiliegenden
Schrauben befestigen.
über/unter dem
