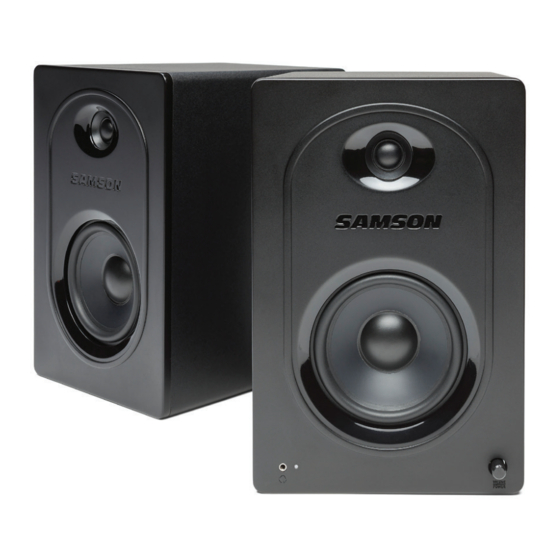

Samson MEDIAONE M50 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Samson Anleitungen
  4. Lautsprecher
  5. MEDIAONE M50
  6. Bedienungsanleitung

Samson MEDIAONE M50 Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 22

Quicklinks

Diese Anleitung herunterladen
Powered Studio Monitors
OWNER'S MANUAL

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Samson MEDIAONE M50

Inhaltszusammenfassung für Samson MEDIAONE M50

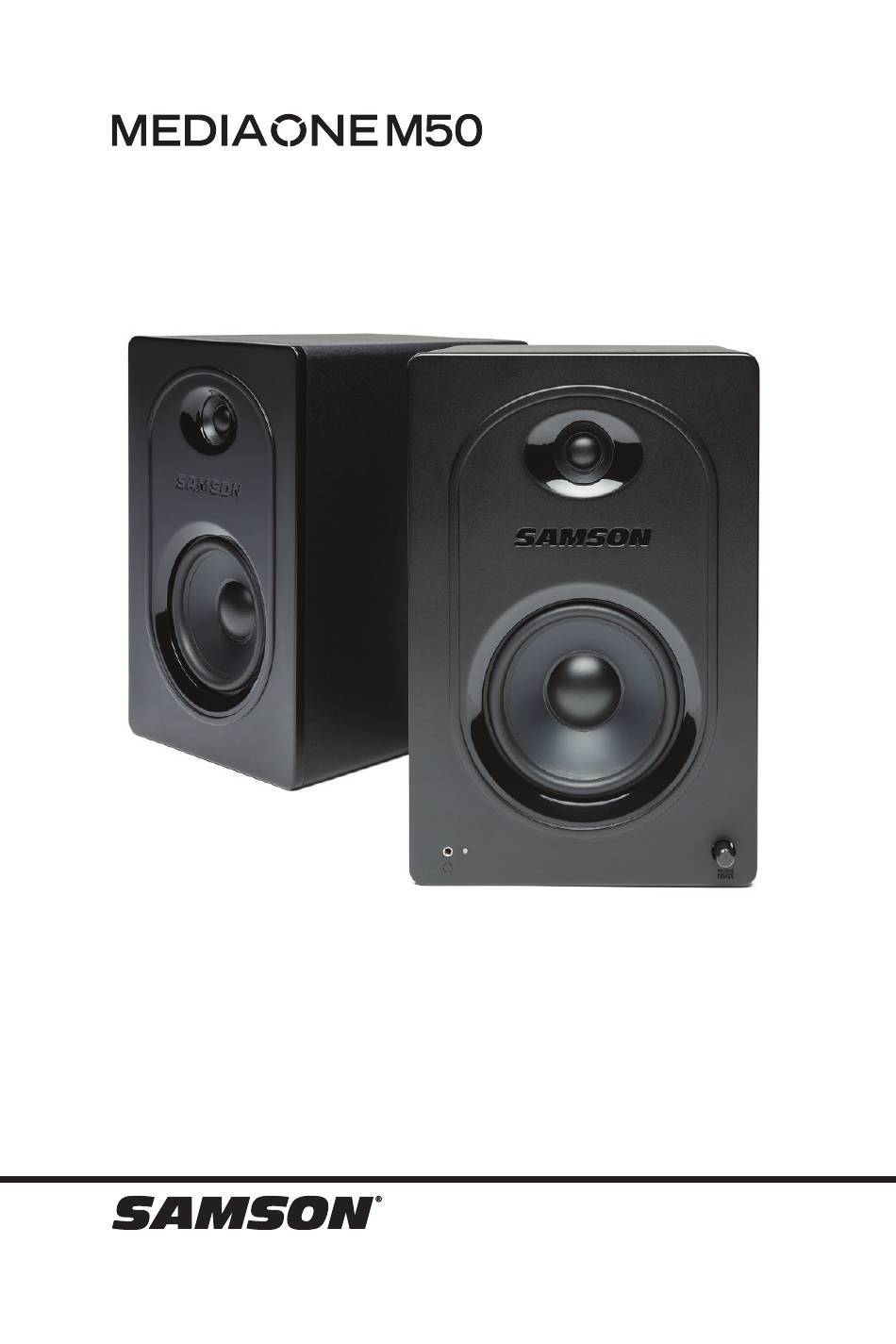

  • Seite 1 Powered Studio Monitors OWNER'S MANUAL...

  • Seite 2: Important Safety Information

    For Countries not mentioned above, please contact your local authorities for a correct method of disposal. By doing so you will ensure that your disposed product undergoes the necessary treatment, recovery and recycling and thus prevent potential negative effects on the environment and human health. Copyright 2018 Samson Technologies, v2...
  • Seite 3 No naked flame sources, such as by the manufacturer, or sold with lighted candles, should be placed the apparatus. When a cart is used, on the apparatus. use caution when moving the cart/ apparatus combination to avoid injury from tip-over. MediaOne M50...
  • Seite 4 With proper care and maintenance, your MediaOne M50 will operate trouble- free for many years. Should your MediaOne M50 ever require servicing, a Return Authorization (RA) number must be obtained before shipping your unit to Samson. Without this number, the unit will not be accepted. Visit www.samsontech.com/ra for an RA number prior to shipping your unit.
  • Seite 5 Front panel stereo 1/8” (3.5mm) headphone jack mutes speaker • Rear panel RCA and 1/8” (3.5mm) inputs accept -10 dBV line level input • 1/8” (3.5mm) stereo / sub output • Solid MDF (Medium Density Fiberboard) construction • Auto standby mode reduces power consumption MediaOne M50...

  • Seite 6: Quick Start

    Quick Start The MediaOne M50 main input connections can be made via the rear panel RCA inputs. Follow the simple steps and diagram below for connecting an audio source to the speakers. Connect the left and right speakers using the included two-conductor, 1/8”...
  • Seite 7 To add a powered subwoofer to your MediaOne M50 speakers to create a 2.1 system: • Connect your audio source to the left and right RCA Inputs of the MediaOne M50.
  • Seite 8 MediaOne M50 Layout Powered Speaker (right speaker) Tweeter - 3/4” silk dome tweeter set in a custom waveguide Low Frequency Driver - Heavy duty 5.25” woofer with a polypropylene cone and butyl surround for extend low frequency response Power / VOLUME (active) - This rotary knob controls the overall amount of the output level.
  • Seite 9 MediaOne M50 Layout 1/8” STEREO / SUB OUT - This 1/8” (3.5mm) jack outputs stereo full audio to connect to an external audio device or to an active subwoofer. 10. OUTPUT TO LEFT SPEAKER - 1/8” (3.5mm) jack for connecting the...

  • Seite 10: Positioning The Speakers

    Positioning the Speakers A major objective when setting up your studio monitors is to obtain the best possible stereo image. The MediaOne M50 monitors are designed to be used in a vertical position, with the tweeter and woofer symmetrically in line. Do...

  • Seite 11: Specifications

    MDF with textured vinyl covering Dimensions (LxWxH) 7.1” x 8.24” x 10.75” 180mm x 209mm x 273mm Weight 14.33 lb 6.5 kg At Samson, we are continually improving our products, therefore specifications and images are subject to change without notice. MediaOne M50...

  • Seite 12: Informations De Sécurité Importantes

    Informations de sécurité importantes ATTENTION RISQUE DE CHOC ÉLECTRIQUE NE PAS OUVRIR AVIS RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR Cet éclair avec un symbole représentant une flèche dans un triangle équilatéral est destiné à alerter l’utilisateur sur la présence de « tension dangereuse »...
  • Seite 13 Lors de l’utilisation d’un chariot, soyez prudent lors du déplacement de l’ensemble chariot/ appareil pour éviter des blessures dues au renversement. Débranchez l'appareil en cas d'orage, ou lorsque vous ne l'utilisez pas pendant une période prolongée. MediaOne M50...
  • Seite 14 MediaOne M50 ou les autres produits de Samson, n'hésitez pas à nous contacter à l'adresse support@samsontech.com. Avec un entretien et un soin adaptés, votre MediaOne M50 fonctionnera sans souci pendant des années. Si votre MediaOne M50 doit être réparé, vous devez obtenir un numéro d'autorisation de retour (AR) avant de renvoyer votre appareil chez...

  • Seite 15: Caractéristiques

    Les entrées RCA et 1/8" (3,5 mm) du panneau arrière acceptent une entrée de niveau -10 dB/V • Sortie stéréo / basse de 1/8" (3,5 mm) • Construction en MDF (panneau de fibres à densité moyenne) • Mode veille automatique pour réduire la consommation d'énergie MediaOne M50...

  • Seite 16: Démarrage Rapide

    Tournez la commande du volume du MediaOne M50 entièrement à gauche vers le réglage minimal/l'arrêt, jusqu'à entendre un déclic. Branchez le MediaOne M50 à une prise électrique CA en utilisant le câble d'alimentation fourni. Branchez la sortie audio de votre source audio, comme un ordinateur ou un appareil audio mobile, aux entrées RCA ou 1/8"...
  • Seite 17 Pour ajouter un baffle de basses actif à vos enceintes MediaOne M50 pour créer un système 2.1 : •...
  • Seite 18 Disposition MediaOne M50 Enceinte active (enceinte de droite) Tweeter - tweeter à dôme en soie de 3/4" dans un guide d'ondes personnalisé Haut-parleur basse fréquence - Caisson de basses puissant de 5,25" avec cône en polypropylène et surround en butyle pour une réponse de fréquence basse étendue...
  • Seite 19 Disposition MediaOne M50 ENTRÉE STÉRÉO 1/8" - prise jack d'entrée stéréo de 1/8" (3,5 mm) pour brancher une source audio de même niveau. SORTIE STÉRÉO / BASSES 1/8" - Cette prise jack de 1/8" (3,5 mm) produit un son audio stéréo complet pour pouvoir brancher un dispositif audio ou un caisson de basses actif.

  • Seite 20: Positionnement Des Enceintes

    Positionnement des enceintes L'un des principaux objectifs lors du paramétrage de vos moniteurs de studio est d'obtenir la meilleure image stéréo possible. Les moniteurs MediaOne M50 sont conçus pour être utilisés en position verticale, avec le tweeter et le caisson de basses placés de façon symétrique, dans l'alignement.

  • Seite 21: Caractéristiques Techniques

    7,1” x 8,24” x 10,75” 180 mm x 209 mm x 273 mm Poids 14,33 lb 6,5 kg Chez Samson, nous améliorons en permanence nos produits ; par conséquent, les caractéristiques techniques et les images sont susceptibles d'être modifiées sans préavis. MediaOne M50...

  • Seite 22: Wichtige Sicherheitshinweise

    Wichtige Sicherheitshinweise WARNUNG RISIKO EINES STROM- SCHLAGES NICHT ÖFFNEN AVIS RISQUE DE CHOC ÉLECTRIQUE – NE PAS OUVRIR Das Dreieck mit dem Blitz-Pfeil-Symbol soll den Anwender darauf hinweisen, dass nicht isolierte „gefährliche Spannung“ im Gerätegehäuse vorhanden ist und diese u. U. ein Stromschlagrisiko darstellt. Das Dreieck mit dem Ausrufezeichen soll für den Anwender wichtige Hin- weise zu Betrieb und Wartung des Geräts hervorheben.
  • Seite 23 Wichtige Sicherheitshinweise Lesen Sie diese Anleitung. gehört. Wenn Sie einen Rollwagen verwenden, seien Sie äußerst vorsichtig, Bewahren Sie diese Anleitung gut auf. wenn Sie den Wagen samt Gerät Beachten Sie sämtliche Warnhinweise. verschieben. Wenn der Wagen umkippt, kann es zu Verletzungen kommen. Befolgen Sie sämtliche Anweisungen.
  • Seite 24 Seriennummer: ____________________________________________ Kaufdatum: __________________________________________ Name des Händlers: _____________________________________________ Wenn Sie Fragen oder Bemerkungen in Bezug auf die MediaOne M50 Aktiv- Studiomonitoren oder jegliche andere Produkte von Samson haben, zögern Sie nicht, uns unter support@samsontech.com zu kontaktieren. zMit der richtigen Pflege und Wartung wird Ihr MediaOne M50 viele Jahre störungsfrei funktionieren.

  • Seite 25: Leistungsmerkmale

    Leistungsmerkmale • Mit Öffnungen versehene, abgestimmte Gehäuse bieten eine extrem genaue Überwachung für Desktop-Aufzeichnungen, Playback und Multimedia- Anwendungen. • 13,3 cm Kopolymer-Tieftöner mit Butylgummisicke1,90 cm Soft-Dome- Hochfrequenztreiber in einem maßgefertigten Wellenleiter. • Frontblende Lautstärkenregler • Frontblende Stereo 3,5 mm Kopfhöreranschluss, stellt den Lautsprecher auf stumm •...
  • Seite 26 Sie sich, dass alle Kabel verbunden sind. Schalten Sie Ihren Mixer und jegliches andere Außengerät ein und schalten Sie dann zuletzt Ihren MediaOne M50 ein. Wenn Sie alles ausschalten, schalten Sie zuerst Ihren MediaOne M50 aus und dann Ihren Mixer und die anderen Geräte.

  • Seite 27: Hinzufügen Eines Aktiven Subwoofers

    Frequenzen vorhanden sind, die leiser als andere klingen, bewegen Sie den Subwoofer leicht nach links oder rechts. Um einen aktiven Subwoofer an Ihre MediaOne M50 Lautsprecher anzuschließen und ein 2.1-System zu erstellen: • Verbinden Sie Ihre Audioquelle mit den linken und rechten RCA-Eingängen Ihres MediaOne M50.

  • Seite 28: Mediaone M50 Aufbau

    MediaOne M50 Aufbau Aktivlautsprecher (rechter Lautsprecher) Hochtöner – 1,90 cm Soft-Dome-Hochtöner in einem maßgefertigten Wellenleiter Niederfrequenztreiber – 13,3 cm Heavy-Duty-Tieftöner mit einem Polypropylen-Kegel und einer Butylgummisicke, um den Niederfrequenzgang zu erweitern Power / LAUTSTÄRKE (aktiv) – Dieser Drehknopf regelt den gesamten Ausgangspegel.
  • Seite 29 MediaOne M50 Aufbau AUSGANG ZUM LINKEN LAUTSPRECHER – 3,5 mm Buchse zum Anschluss des passiven, linken Erweiterungslautsprechers unter Verwendung des inkludierten zweiadrigen Lautsprecherkabels. AC-EINGANG – Verbinden Sie das gelieferte Stromkabel hier Bass-Anschluss – Abgestimmter Bass-Anschluss für Niederfrequenz zur Erweiterung des Low-End der Lautsprecherboxen.

  • Seite 30: Positionierung Der Lautsprecher

    Positionierung der Lautsprecher Ein Hauptziel beim Einstellen Ihrer Studiomonitore ist es, das bestmögliche Stereo-Image zu erhalten. Die MediaOne M50 Monitore sind so konzipiert, in einer vertikalen Position eingesetzt zu werden, mit dem Hoch- und Tieftöner symmetrisch in einer Reihe. Platzieren Sie diese Lautsprecher nicht horizontal, da dies eine Soundabweichung zwischen dem Tief- und Hochtöner verursachen würde, was Ihre...

  • Seite 31: Technische Daten

    7,1” x 8,24” x 10,75” 180 mm x 209 mm x 273 mm Gewicht 14,33 lb 6,5 kg Bei Samson verbessern wir unsere Produkte kontinuierlich. Entsprechend behalten wir uns das Recht vor, Spezifikationen und Abbildungen ohne vorherige Ankündigung zu ändern. MediaOne M30...
  • Seite 32 Información importante sobre seguridad PRECAUCIÓN RIESGO DE DESCARGA ELÉCTRICA NO ABRIR AVIS RISQUE DE CHOC ÉLECTRONIQUE - NE PAS OUVRIR Este símbolo de un relámpago con punta de flecha dentro de un triángulo equilátero está destinado a alertar al usuario de la presencia de «voltaje peligroso»...
  • Seite 33 Cuando No se deben colocar en el aparato se utilice un carro, tenga precaución fuentes de llama abierta, como velas cuando mueva la combinación de carro/ encendidas. aparato para evitar daños producidos por posibles vuelques. MediaOne M50...
  • Seite 34 RA antes de enviar su unidad. Conserve los materiales del embalaje original y, si es posible, devuelva la unidad en su caja de cartón original. Si MediaOne M50 fue adquirido fuera de los Estados Unidos, póngase en contacto con su distribuidor...
  • Seite 35 -10 dBV • Salida estéreo/auxiliar (de subwoofer) de 1/8” (3,5 mm) • Construcción sólida en FDM (tableros de fibra de densidad media) • El modo de espera automática reduce el consumo de energía MediaOne M50...

  • Seite 36: Inicio Rápido

    Gire el control de volumen de la unidad MediaOne M50 totalmente hacia la izquierda hasta que emita un clic de ajuste mínimo o apagado. Conecte la unidad MediaOne M50 a una toma de corriente de CA mediante el cable de alimentación incluido.
  • Seite 37 Para agregar un altavoz auxiliar de bajos a los altavoces de MediaOne M50 para crear un sistema 2.1: •...
  • Seite 38 Esquema de MediaOne M50 Altavoz potenciado (altavoz derecho) Altavoz de agudos: conjunto de altavoz de agudos de 3/4” con cúpula blanda en una guía de onda de diseño personalizado. Conjunto excitador de alta frecuencia: potente altavoz de bajos de 5,25”...
  • Seite 39 Esquema de MediaOne M50 Interruptor de aumento de bajos: este interruptor activa un aumento de bajos para mejorar la respuesta de baja frecuencia. Conector de entrada estéreo de 1/8” «STEREO INPUT»: conector de entrada estéreo de 1/8” (3,5 mm) para la conexión de fuentes de audio a nivel de línea.

  • Seite 40: Colocación De Los Altavoces

    Un objetivo principal al instalar sus monitores de estudio es obtener la mejor imagen estéreo posible. Los monitores MediaOne M50 han sido diseñados para ser utilizados en posición vertical, con el altavoz de agudos y el altavoz de bajos alineados simétricamente.

  • Seite 41: Especificaciones

    7,1” x 8,24” x 10,75” 180 mm x 209 mm x 273 mm Peso 14,33 lb 6,5 kg En Samson estamos continuamente mejorando nuestros productos; por lo tanto, las especificaciones e imágenes están sujetas a cambios sin previo aviso. MediaOne M50...

  • Seite 42: Importanti Indicazioni Di Sicurezza

    Importanti indicazioni di sicurezza ATTENZIONE! RISCHIO DI SCOSSA ELETTRICA NON APRIRE AVVERTENZA RISCHIO DI SCOSSA ELETTRICA – NON APRIRE Il simbolo del fulmine con punta a forma di freccia all'interno di un triangolo equilatero indica la presenza di tensione pericolosa non isolata all'interno del prodotto di potenza tale da costituire rischio di folgorazione.
  • Seite 43 Quando utilizzi un carrello, presta attenzione durante lo spostamento della combinazione carrello/apparecchio per evitare lesioni dovute al ribaltamento. Scollega l'apparecchio dalla rete elettrica durante i temporali o in caso di mancato utilizzo per periodi prolungati. MediaOne M50...
  • Seite 44 Conserva i materiali di imballaggio originali e, se possibile, invia il prodotto nel suo imballo originale. Se il tuo MediaOne M50 è stato acquistato al di fuori degli Stati Uniti, contatta il tuo distributore locale per i...
  • Seite 45 Gli RCA sul pannello posteriore e gli ingressi da 1/8" (3.5mm) accettano input a livello di linea da -10 dBV • 1/8" (3,5 mm) stereo/sub uscita • Costruzione solida di MDF (Medium Density Fiberboard) • La modalità standby automatica riduce il consumo energetico MediaOne M50...

  • Seite 46: Avvio Rapido

    Ruota il controllo del volume MediaOne M50 completamente in senso antiorario finché non fa clic sull'impostazione minima/disattivata. Collega MediaOne M50 a una presa di corrente CA utilizzando il cavo di alimentazione in dotazione. Collegare l'uscita audio dalla sorgente audio come un computer o un dispositivo audio portatile agli ingressi RCA o agli ingressi da 1/8"...
  • Seite 47 Per aggiungere un subwoofer amplificato agli altoparlanti MediaOne M50 per creare un sistema 2.1:Collega la sorgente audio agli ingressi RCA sinistro e destro di MediaOne M50.
  • Seite 48 Layout MediaOne M50 Altoparlante amplificato (altoparlante destro) Tweeter - tweeter a cupola in seta da 3\4" impostato su una guida d'onda personalizzata Driver a bassa frequenza - Woofer da 5,25" per impieghi gravosi con cono in polipropilene e rivestimento in butile per estendere la risposta alle basse frequenze Potenza/VOLUME (attivo) - Questa manopola controlla la quantità...
  • Seite 49 Layout MediaOne M50 1/8" INGRESSO STEREO - 1/8" (3,5 mm) Jack di ingresso stereo per connettere una sorgente audio di livello linea . 1/8"STEREO/SUB OUT - Questo jack da 1/8" (3,5 mm) emette audio stereo completo per il collegamento a un dispositivo audio esterno od a un subwoofer attivo.

  • Seite 50: Posizionamento Degli Altoparlanti

    Posizionamento degli altoparlanti Un obiettivo importante quando si impostano i monitor da studio è quello di ottenere la migliore immagine stereo possibile. I monitor MediaOne M50 sono progettati per essere utilizzati in posizione verticale, con tweeter e woofer in linea simmetrica. Non posizionare questi altoparlanti orizzontalmente poiché...

  • Seite 51: Specifiche Tecniche

    MDF con rivestimento in vinile strutturato Dimensioni (LxPxH) 7,1" x 8,24" x 10,75" 180 mm x 209 mm x 273 mm Peso 14,33lb 6,5kg Samson migliora continuamente i suoi prodotti, pertanto specifiche tecniche e immagini sono soggette a modifica senza preavviso. MediaOne M50...
  • Seite 52 Samson Technologies Corp. 278-B Duffy Ave Hicksville, New York 11801 Phone: 1-800-3-SAMSON (1-800-372-6766) www.samsontech.com...
