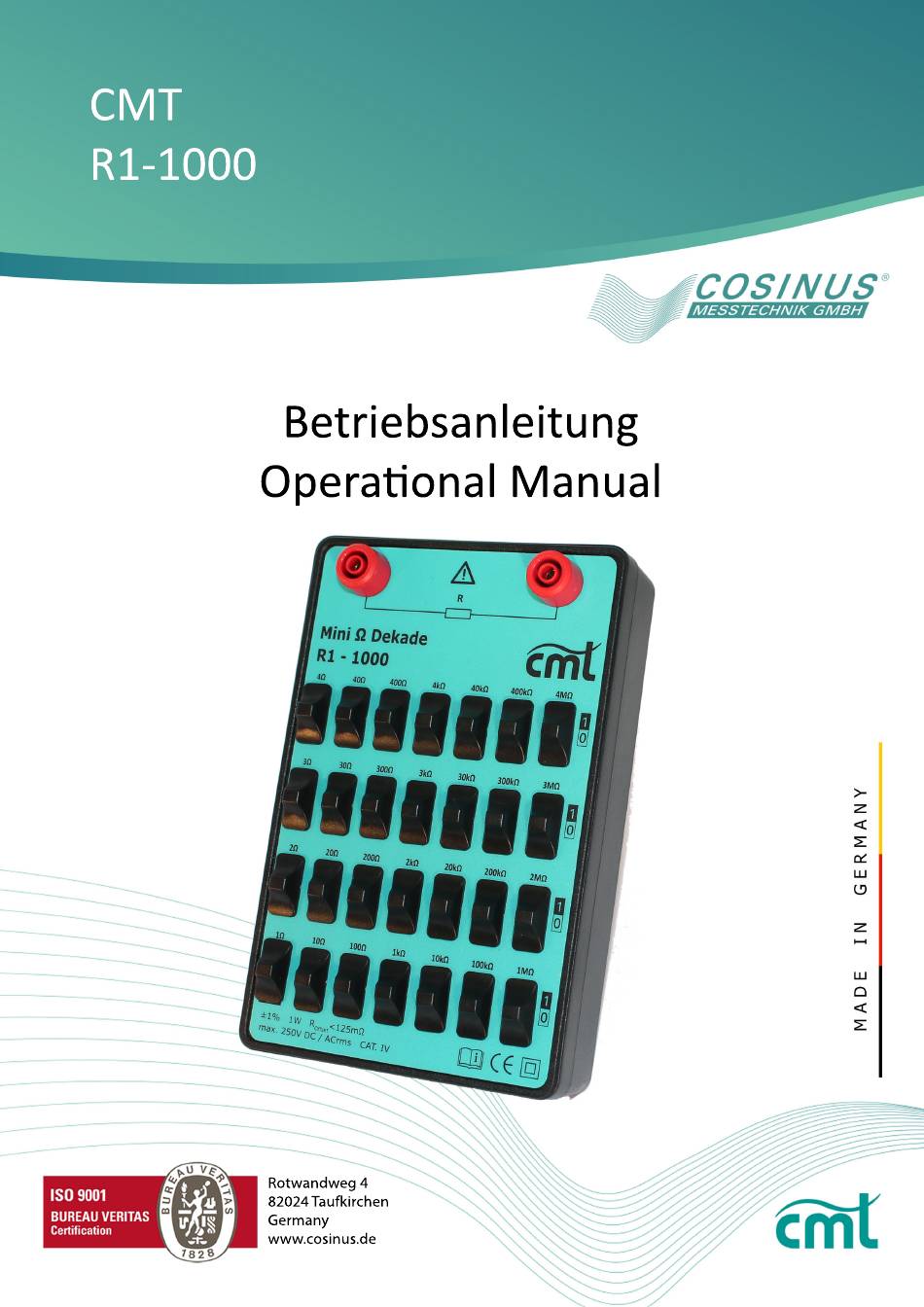

COSINUS CMT R1-1000 Betriebsanleitung

Vorschau ausblenden Andere Handbücher für CMT R1-1000:
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Inhaltsverzeichnis
loading

Verwandte Anleitungen für COSINUS CMT R1-1000

Inhaltszusammenfassung für COSINUS CMT R1-1000

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Content Seite Page 1. Einführung / Introduction 1 / 11 a) Allgemeine Informationen Information for handling of instructions b) Urheberrecht und normative Gestaltung Copyright c) Haftungsbeschränkung Limited Liability d) Zielgruppe Target Group e) Bestimmungsgemäßer Gebrauch Intended Use 2. Sicherheit / Safety 2 / 12 a) Grundlegende Sicherheitshinweise Basic Safety Instructions...
  • Seite 3 5. Instandhaltung / Maintenance 9 / 19 a) Fehlersuche Fault Diagnostics b) Kalibrierung Calibrating c) Reinigung Cleaning 6. Aufbewahrung / Storage 10 / 20 7. Entsorgung / Disposal 10 / 20 8. Anhang / Appendix 21 / 21 a) Technische Daten Technical Data b) Abmessungen Dimensions...

  • Seite 4: Allgemeine Informationen

    Urheberrecht und normative Gestaltung Dekade an den nächsten Benutzer, bzw. Besitzer weiter. Sollte Ihnen diese Anleitung irgendwann abhandenkommen, können Sie diese unter Angabe der Produktbezeichnung cmt Mini-Dekade R1-1000 beim Hersteller COSINUS Messtechnik GmbH nachbeziehen. Diese Dokumentation ist urheberrechtlich geschützt.

  • Seite 5: E) Bestimmungsgemäßer Gebrauch

    d) Zielgruppe Der Hersteller übernimmt keine Haftung für Schäden aufgrund Nichtbeachtung der Angaben und Hinweise dieser Gebrauchsanleitung, nicht bestimmungsgemäßer Verwendung, unsachgemäßen Reparaturen, unerlaubt vorgenommenen Veränderungen oder Verwendung nicht zugelassener Ersatzteile. e) Bestimmungsgemäßer Gebrauch Zielgruppe dieser Anleitung sind Fachkräfte, die auf Grund ihrer fachlichen Ausbildung, 2.

  • Seite 6: B) Verwendete Warn- Und Sicherheitshinweise

    b) Verwendete Warn- und Sicherheitshinweise Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation. In der vorliegenden Gebrauchsanleitung werden folgende Warnhinweise verwendet:  Den Warnhinweis befolgen, um die Gefahr des Todes oder schwerer Verletzung von Personen zu vermeiden. Ein Warnhinweis dieser Gefahrenstufe kennzeichnet eine mögliche gefährliche Situation.

  • Seite 7: Grundsätzliche Funktion

    3. Erstverwendung  Ein Hinweis kennzeichnet zusätzliche Informationen, die den Umgang mit dem Gerät erleichtern. a) Lieferumfang  1 Mini-Dekade R1-1000 1 Gebrauchsanleitung Verpackung  Prüfen Sie die Lieferung auf Vollständigkeit und sichtbare Schäden.  Bei unvollständiger Lieferung oder Schäden infolge mangelhafter Verpackung oder durch den Transport wenden Sie sich an den Hersteller.
  • Seite 8  Grundsätzlich handelt es ich bei der Mini-R-Dekade um ein rein passives Gerät, das keine Spannungsüberwachung und/oder Abtrennung bei "Überspannung" besitzt.  Der Anwender muss selber sicherstellen, dass die Dekade nicht überlastet wird.  An die Dekade nicht ohne geschalteten Wiederstand Spannung anlegen, da auch schon bei geringen Spannungen von einigen Volt eine Beschädigung und ggfls.
  • Seite 9 b) Aufbau Beispiel: Example: Example: Ejemplo: Esempio: MΩ → 1 Aufbau 1. Messanschluss 1 2. Messanschluss 2 3. Schiebeschalter 4. Betriebskenndaten der Dekade Aktiver Widerstandswert Nicht aktivierter Widerstandswert kΩ →...

  • Seite 10: Maximale Belastung

    Maximale Belastung Die Dekade darf mit einer maximalen Leistung von 1 Watt betrieben werden.  Die Maximalbelastung darf nicht überschritten werden da dies sonst zu einer Beschädigung und ggfl. Zerstörung der Dekade kommen kann.  Beschränken Sie die anzulegende Spannung in Relation zum eingestellten Widerstand wie in Tabelle 1 angegeben.

  • Seite 11: D) Maximale Betriebsspannung

    63,25 V < 100 mA 100 V < 100 mA 141 V < 10 mA 173 V < 10 mA 200 V < 10 mA 250 V < 10 mA Tabelle 1. 250 V < 10 mA 250 V < 1 mA 250 V <...

  • Seite 12: Instandhaltung

    1:2010 (3rd Edition) + Cor.: 2011 und IEC 61010-2-030: 2010 (1st Edition). 5. Instandhaltung  Bei weiterführenden technischen Fragen können Sie sich auch direkt an den Hersteller wenden: www.cosinus.de office@cosinus.de Fehlersuche  Treten bei dem Gerät Störungen auf überprüfen Sie zuerst die Sicherung auf ihre Funktion.

  • Seite 13: Aufbewahrung

    6. Aufbewahrung  Achten Sie bei der Reinigung darauf, dass keine Flüssigkeiten in das Geräteinnere gelangen. 7. Entsorgung [10] Wenn Sie die Dekade nicht benutzen, lagern Sie diese an einem sauberen, trockenen Ort ohne direkte Sonneneinstrahlung. Werfen Sie die Dekade keinesfalls in den normalen Hausmüll. Dieses Produkt unterliegt der europäischen Richtlinie 2012/19/EU (Waste Electrical and Electronic Equipment).
