- Seite 1 DS 01 L „Differenzdruck-Controller“ Bedienungsanleitung für den Benutzer...
-
Seite 2: Zu Dieser Anleitung
Die Anwendung "Überwachung der Gemischtbelegung von Schornsteinen" wird in einer separaten Anleitung beschrieben. Zielgruppe Diese Anleitung richtet sich an den Bediener des wodtke DS 01 L. Die Montage des DS 01 L wird in einer separaten Anleitung erläutert. 2 Verwendete Symbole Sicherheitshinweise Die Sicherheitshinweise sind folgendermaßen aufgebaut:... -
Seite 3: Inhaltsverzeichnis
6.5.1 Installation .................... 16 6.5.2 Betrieb ....................17 Technischer Anhang ................ 18 Technische Daten ..................18 7.1.1 DS 01 L ....................18 7.1.2 Temperaturmessadapter (Zubehör) ............19 Maßzeichnung ..................19 Bestimmungsgemäßer Einsatz ..............20 7.3.1 Bestimmungsgemäßer Einsatz ..............20 7.3.2 Nicht bestimmungsgemäßer Einsatz............ -
Seite 4: Sicherheitshinweise
4 Sicherheitshinweise Allgemeine Sicherheitshinweise → Der Betreiber ist verpflichtet, sich vor Inbetriebnahme des Differenz- druckcontrollers DS 01 L anhand der Bedienungsanleitung ausreichend über das Gerät zu informieren. → Installation, Montage, Erstinbetriebnahme, Wartungs- und Servicear- beiten dürfen nur durch einen Fachbetrieb ausgeführt werden. -
Seite 5: Technische Sicherheitshinweise
→ Zulässige Lager- und Transporttemperatur, sowie die zulässige Be- triebstemperatur beachten. → Druckeingänge beim Transport nicht verschließen. → Eine sichere Funktion des DS 01 L ist nur dann gegeben, wenn er den individuellen Gegebenheiten vor Ort entsprechend den Herstelleranwei- sungen eingebaut ist. -
Seite 6: Beschreibung
Sicherheits-Einrichtung zur Gewährleistung des gleichzeitigen Betriebs von Lüftungsanlagen und Feuerstätten (Feuerstätte für feste Brennstoffe die gemäß den Normen EN 13240, EN 13229 oder EN 12815 geprüft sind). Im DS 01 L sind moderne Elektronik, Software und Präzisionsfein- mechanik vereint. Anleitung_DS01L_Bediener_2015_07_07.docx... -
Seite 7: Überwachungs-Funktion
Mindesttemperatur (Werkseinstellung 50°C) wird das Startsignal für die Überwachung ausgelöst ( Detail A). Bei wodtke Pellet Primäröfen wird der DS 01 L per Kabel mit der Platine des Ofens verbunden und erhält direkt das Startsignal für die Überwachung ( Detail B). -

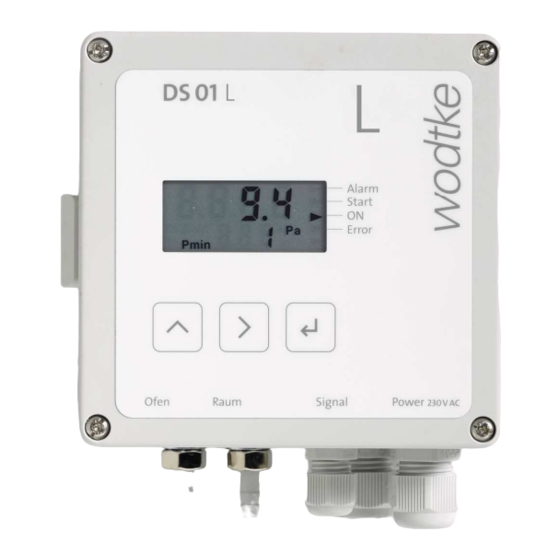

Seite 8: Bedienung
2 Bedientasten (Kapitel 6.1.2) erleitung der Lüftungsanlage (siehe Montageanleitung) Druckanschluss für das Verbin- PG- Kabeldurchführung für den dungsstück der Feuerstätte (siehe Netzanschluss des DS 01 L (230 V Montageanleitung) AC) (siehe Montageanleitung) Druckanschluss für Aufstellraum der Feuerstätte (siehe Montageanlei- tung) Anleitung_DS01L_Bediener_2015_07_07.docx... -
Seite 9: Display
Statusanzeige des Betriebszustan- gerung T0 und Glättungszeit Tv des bzw. Störung 6.1.2 Bedientasten Über die drei Bedientasten kann der DS 01 L parametriert und bedient werden. Abb. 4: Bedientasten DS 01 L Die Tasten haben folgende Funktion Stelle hochzählen Eine Stelle nach rechts verschieben Eingabe bestätigen... -
Seite 10: Erstes Einschalten
Erstes Einschalten Nach Anlegen der Netzspannung blinken die Pfeile bei ALARM und ERROR (Abb. 5). Auch nach kurzfristigem Spannungsausfall zeigt der DS 01 L bei er- neutem Anlegen der Netzspannung ALARM und ERROR an. Diese Störung muss zunächst wie folgt beseitigt werden: 1. -
Seite 11: Testmodus
DS 01 L muss geschlossen sein). ACHTUNG: Im Testmodus (erkennbar wenn Differenzdruckwert blinkt) schaltet der DS 01 L die Lüftungsanlage immer dann aus, wenn der Wert für Pmin lange genug (t > Tv) unterschritten ist bzw. während die Einschaltverzögerung T läuft. -
Seite 12: Regelbetrieb
Abb. 10: Pfeil bei START blinkt 6.3.2 Feuerstätte geht in Betrieb (Startvorgang) Die Feuerstätte geht in Betrieb Das Signal zum Start wird an den DS 01 L übertragen. Es beginnt der Zeitraum der Einschaltverzöge- rung T . Der Pfeil bei „START“ ist nun dauernd an. -
Seite 13: Automatischer Reset
2. Die Taste für mindestens 5 Se- kunden drücken. Der Alarm wird zu- rückgesetzt und der DS 01 L geht wie- der in den Startvorgang. Fall B: Die Feuerstätte ist nicht in Betrieb 1. Die Taste für mindestens 5 Se- kunden drücken. -
Seite 14: Was Tun Wenn
(ca. > +/- 50 Pa). chert werden. Quittierung der Fehlermeldung siehe Kapitel 6.2 Abb. 19: Statusanzeige ALARM und Zum Test beide Druckmessschläuche am DS 01 L ERROR Druckmessschlauch verstopft. abziehen. Quittierung des Fehlers siehe Kap. 6.2 Druckmesszelle wurde überlastet. Fehler kann nicht Gerät über Fachhändler zur Reparatur... - Seite 15 Druck für 27 Minuten (aufsum- tuation abwarten oder bei wiederholtem Auftre- miert über 30 Minuten) unterhalb des zulässigen ten Schornsteinkopf strömungstechnisch überar- Grenzwerts. Plausibilitätsprüfung des DS 01 L löst beiten aus. Abb. 20: Statusanzeige ALARM und Tv Anleitung_DS01L_Bediener_2015_07_07.docx...
-
Seite 16: Häufig Gestellte Fragen
6.5.1 Installation 1. Muss der DS 01 L im Aufstellraum der Feuerstätte installiert werden? Nein, der DS 01 L kann auch außerhalb (z.B. im Technikraum) installiert werden. 2. Wie lang kann der Druckmessschlauch ausgeführt werden? Der Druck im Druckmessschlauch wird statisch gemessen, daher ist eine Schlauchlänge mit 20 m problemlos realisierbar. -
Seite 17: Betrieb
Kapitel 6 Bedienung 6.5.2 Betrieb 1. Die Lüftungsanlage läuft nicht, obwohl der DS 01 L keine Störung an- zeigt? Die Sicherung (2A träge) muss überprüft werden siehe Montageanleitung. 2. Kann der DS 01 L beim Kaminofen ohne Temperaturmessadapter ver- wendet werden? Nein, der Temperaturmessadapter ist notwendig! Der DS 01 L benötigt ein... -
Seite 18: Technischer Anhang
Kapitel 7 Technischer Anhang 7 Technischer Anhang Technische Daten 7.1.1 DS 01 L -50 bis +200 Pa Zulässiger Druckbereich -50 bis + 50 Pa Nennmessbereich bis 1 kPa Überlastbarkeit keine, zyklische Nullpunktkorrektur alle 15 Minuten mit- Nullpunktdrift tels Ventil 230 VAC Versorgungsspannung max. -
Seite 19: Temperaturmessadapter (Zubehör)
Kapitel 7 Technischer Anhang 7.1.2 Temperaturmessadapter (Zubehör) Edelstahlfühler inklusive Blech-Gehäuse, Silikonkabel 2m und Befestigungsmaterial nach EN 14597:2005-12 Arbeitstemperatur 50°C +/- 7 °C (Öffner) Hysterese ca. 15 K Maximale Umgebungstemperatur 180 °C Max. Fühlertemperatur 500 °C Schutzart IP 40 Eintauchtiefe mindestens 105 mm Eigensicher, TÜV-geprüft TÜV Süddeutschland Maßzeichnung... -
Seite 20: Bestimmungsgemäßer Einsatz
Der DS 01 darf nur in Verbindung mit dem von wodtke freigegebenen Zubehör eingesetzt werden! Bei Verwendung von nicht freigegebenem Zubehör verliert der DS 01 L seine Zulassung und es können Gefahren entstehen, für die wir keine Haftung, Gewährleistung oder Garantie übernehmen können. Der DS 01 L darf nur für die von wodtke freigegebenen Verwendungszwecke eingesetzt wer-... -
Seite 21: Für Ihre Notizen
Kapitel 7 Technischer Anhang Für Ihre Notizen Anleitung_DS01L_Bediener_2015_07_07.docx Art.-Nr. 951155... -
Seite 22: Adressen
Ersatzteile bekommen Sie über Ihren Fachhändler. Bei Beanstandungen oder Bestellung von Ersatzteilen unbedingt Ferti- gungsnummer vom Typenschild angeben. 7.5.3 Impressum wodtke GmbH Rittweg 55-57 D-72070 Tübingen-Hirschau Tel. +497071/7003-0 Fax +497071/7003-50 info@wodtke.com www.wodtke.com © 2015 wodtke GmbH, technische Änderungen vorbehalten. Anleitung_DS01L_Bediener_2015_07_07.docx Art.-Nr. 951155...
