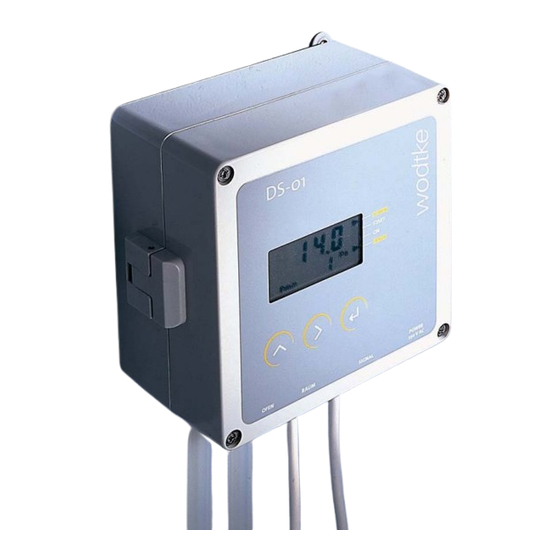

wodtke DS 01 Montage- Und Bedienungsanleitungen

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Differenzdruck-
controller DS 01
DIBT Zulassung Nr. Z-85.1-2
Montage und Bedienung ab Software 4.4
Vielen Dank, dass Sie sich für unser Produkt entschieden haben.
Bitte
lesen
Sie
vor
Aufstellung
und
Inbetriebnahme
Ihres
Differenzdruckcontrollers DS 01 unbedingt die Anleitung! Diese enthält
wichtige Hinweise! So vermeiden Sie Schäden, die durch unsachgemäße
Montage oder Bedienung hervorgerufen werden können.
wodtke
Bitte beachten Sie auch die Anleitungen für Ihren Ofen und Ihre
raumlufttechnischen Anlagen (Lüftung etc.).
Ihre wodtke GmbH

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für wodtke DS 01

Inhaltszusammenfassung für wodtke DS 01

  • Seite 1 Bitte lesen Aufstellung Inbetriebnahme Ihres Differenzdruckcontrollers DS 01 unbedingt die Anleitung! Diese enthält wichtige Hinweise! So vermeiden Sie Schäden, die durch unsachgemäße Montage oder Bedienung hervorgerufen werden können. wodtke Bitte beachten Sie auch die Anleitungen für Ihren Ofen und Ihre raumlufttechnischen Anlagen (Lüftung etc.).

  • Seite 2: Inhaltsverzeichnis

    Montage und Anschluss von wodtke Druckmessadapter, Druckmessrohr und Druckmessleitung ........................8 Montage und Anschluss des wodtke Temperaturmessadapters........8 Elektrischer Anschluss an wodtke Pellet-Primäröfen ............9 6.3.1 Elektrischer Anschluss ab wodtke Steuerung S4 - Ausgang "Reserve 4"....9 Montage des DS 01 Grundgehäuses................10 6.4.1 Spannungsversorgung und elektrischer Anschluss des DS 01........10 6.4.2 Elektrische Verschaltung des DS 01 mit der Lüftungsanlage (Abluftventilator)..11...

  • Seite 3: Wichtige Allgemeine Hinweise

    Steuerfunktion nicht direkt zu einer gefährlichen Situation führen“. Soft- und Hardware sind entsprechend der Klasse B nach EN 60730 – 1 Anhang H bzw. VDE 0116 ausgeführt. Der DS 01 hat die notwendige CE-Kennzeichnung nach EMV-, Niederspannungs- und Maschinenrichtline.
  • Seite 4 Der Unterdruck im Verbindungsstück zum Schornstein gegenüber dem umgebenden Raum (=Aufstellraum bzw. Luftverbund) wird während des Betriebs des Ofens dauerhaft überwacht. Ist die Feuerstätte nicht in Betrieb, wird auch der DS 01 nicht aktiviert. Als Startsignal wird bei Stückholzfeuerungen ein geprüfter Abgasthermostat eingesetzt, bei wodtke Pellet Primäröfen kann direkt ein Betriebssignal des Ofens verwendet werden.

  • Seite 5: Einsatzgebiete Und Notwendiges Zubehör

    Prüfroutine fehl erfolgt ebenfalls eine Störabschaltung. Tipp: Der DS 01 eignet sich hervorragend zum Einjustieren einer Lüftungsanlage bei gleichzeitigem Betrieb des Ofens: durch Ablesen der Werte am DS 01 bekommt man einen Überblick über den Differenzdruck bei verschiedenen Betriebszuständen der Lüftung (Normalbetrieb, Partybetrieb, Störfall).

  • Seite 6: Anschlussbedingungen / Einsatzgrenzen

    Seite 6 von 20 4 Anschlussbedingungen / Einsatzgrenzen Für den Differenzdruckcontroller DS 01 gelten, wie für alle technischen Produkte, für den störungsfreien Betrieb bestimmte Systemanforderungen. Das Gerät darf nur in Verbindung mit den von wodtke für die Verwendung zugelassenen Feuerstätten eingesetzt werden. Bitte beachten Sie hierzu Kapitel 3.

  • Seite 7: Funktionsschemen

    Steuerung S4 Ausführungsbeispiele ohne Anspruch auf Vollständigkeit. Diese Beispiele ersetzen keine fachhandwerkliche Planung. Je nach Art der Feuerstätte müssen unterschiedliche Zubehör-Komponenten verwendet werden. © wodtke GmbH Tübingen. Alle Rechte und technische Änderungen vorbehalten. Druck 10/2010 Art. Nr. 950 245...

  • Seite 8: Montage Und Anschluss

    Feuerstätte ist nicht in Betrieb = Dehnstab-Thermostat geschlossen = Klemme 1+2 am DS 01 geschlossen = DS 01 nicht in Betrieb Feuerstätte ist in Betrieb = Dehnstab-Thermostat offen = Klemme 1+2 am DS 01 offen = DS 01 in Betrieb...

  • Seite 9: Elektrischer Anschluss An Wodtke Pellet-Primäröfen

    Ab Steuerung S4 ist ein Relais ("Reserve 4") zum direkten Anschluss des DS01 vorgesehen. 6.3.1 Elektrischer Anschluss ab wodtke Steuerung S4 - Ausgang "Reserve 4" Der DS01 erhält ab wodtke Steuerung S4 (außer S4-Light) sein Startsignal direkt vom Ausgang "Reserve 4" auf der Hauptplatine des Ofens. Reserve 4 ist ein potenzialfreier (=verpolungssicherer), zwangsgeführter und überwachter Relaisausgang (Öffner);...

  • Seite 10: Montage Des Ds 01 Grundgehäuses

    Seite 10 von 20 6.4 Montage des DS 01 Grundgehäuses Der DS 01 kann in jeder Einbaulage betrieben werden. Die optimale Anbauposition ist mit nach unten zeigenden Druckanschlüssen an einer flachen Wand. Zur Montage muss der Deckel geöffnet werden. Vor Öffnen des Deckels sicherstellen, dass das Gerät stromlos ist! Dazu die vier Deckelschrauben vollständig...

  • Seite 11: Elektrische Verschaltung Des Ds 01 Mit Der Lüftungsanlage (Abluftventilator)

    Anleitung Differenzdruckcontroller DS 01_Software_4-4_2010_11_09.doc Seite 11 von 20 6.4.2 Elektrische Verschaltung des DS 01 mit der Lüftungsanlage (Abluftventilator) Die Verschaltung mit der Lüftungsanlage ist in Abstimmung mit dem Hersteller dieser Anlagen durchzuführen. Die Hinweise und Anleitungen der Lüftungsanlage sind zu beachten.

  • Seite 12: Inbetriebnahme Und Bedienung Des Ds01

    Der Testmodus kann zur Funktionsüberprüfung und Einregulierung der Lüftungsanlage verwendet werden. Der Testmodus kann nur aktiviert werden, wenn der Ofen nicht brennt bzw. das externe Startsignal nicht anliegt (Klemme 1+2 am DS 01 muß geschlossen sein). ACHTUNG: Im Testmodus (erkennbar wenn Differenz-Druckanzeige blinkt) schaltet der DS01 die Lüftungsanlage immer dann aus, wenn der Wert für Pmin lange genug (t >...

  • Seite 13: Regelbetrieb & Alarmzustand - Siehe Nachfolgende Schritte A - F

    Ausgangssituation: Das 2-adrige Kabel des externen Startsignals ist am DS 01 angeschlossen (Klemme 1+2 am DS 01). Der Silikonschlauch ist mit dem Schornstein und dem Anschluss „Ofen“ verbunden. Nach Anlegen der Netzspannung blinken die Pfeile bei ALARM und ERROR. Auch nach kurzfristigem Spannungsausfall zeigt der DS 01 bei erneutem Anlegen der Netzspannung ERROR und ALARM an.
  • Seite 14 P min-Wert Nun müssen 2 Fälle unterschieden werden: a1.) der Ofen ist nicht in Betrieb = Klemme 1+2 am DS 01 geschlossen: Durch Drücken der Taste „Eingabe bestätigen“( ) für 5 Sekunden wird die angezeigte Störung beseitigt und der DS 01 ist betriebsbereit.

  • Seite 15: Zyklischer Nullpunktabgleich

    Das Schaltrelais ist angezogen (Klemme 22 + 23 geschlossen). 7.3 Zyklischer Nullpunktabgleich Nach dem Einschalten, nach 5, 10 und 15 Minuten und ab dann alle 15 Minuten führt der DS 01 einen automatischen Nullpunktabgleich durch. Dabei unterbricht das eingebaute Ventil die Verbindung vom Sensor zu den Druckanschlüssen und schließt die beiden Sensoranschlüsse kurz.

  • Seite 16: Beseitigung Von Störungen & Instandhaltung

    Pfeil steht bei ALARM und Tv erscheint löst aus. überarbeiten Die Differenzdruckschalter DS 01 einschließlich der zugehörigen Druck- und Temperaturmessadapter sind unter Beachtung der Grundmaßnahmen zur Instandhaltung gemäß DIN 31051:2003-06 i. V. m. DIN EN 13306:2001-09 instand zu halten. Durch den Betreiber ist mindestens monatlich eine Funktionsprüfung entsprechend den Herstellerangaben durchzuführen.

  • Seite 17: Temperaturmessadapter Für Ds01 (Zubehör)

    Max. Fühlertemperatur 500 °C Schutzart IP 40 Eintauchtiefe mindestens 105 mm. Eigensicher, TÜV-geprüft TÜV Süddeutschland: Prüfbericht Nr. C-T 1197-00/03 11 Maßzeichnung ALARM START ERROR © wodtke GmbH Tübingen. Alle Rechte und technische Änderungen vorbehalten. Druck 10/2010 Art. Nr. 950 245...

  • Seite 18: Für Ihre Notizen

    Anleitung Differenzdruckcontroller DS 01_Software_4-4_2010_11_09.doc Seite 18 von 20 Für Ihre Notizen © wodtke GmbH Tübingen. Alle Rechte und technische Änderungen vorbehalten. Druck 10/2010 Art. Nr. 950 245...
  • Seite 19 Anleitung Differenzdruckcontroller DS 01_Software_4-4_2010_11_09.doc Seite 19 von 20 Für Ihre Notizen © wodtke GmbH Tübingen. Alle Rechte und technische Änderungen vorbehalten. Druck 10/2010 Art. Nr. 950 245...

  • Seite 20: Eg-Konformitätserklärung

    Die Sicherheitshinweise der mitgelieferten Produktdokumentation sind zu beachten. Die Anhänge sind Bestandteil dieser Erklärung. 13 Kundendienst & Ersatzteile Sollten Sie jemals ein Problem mit Ihrem Differenzdruckcontroller DS 01 haben oder lassen sich Störungen nicht beheben, wenden Sie sich bitte an Ihren autorisierten Fachhändler.
