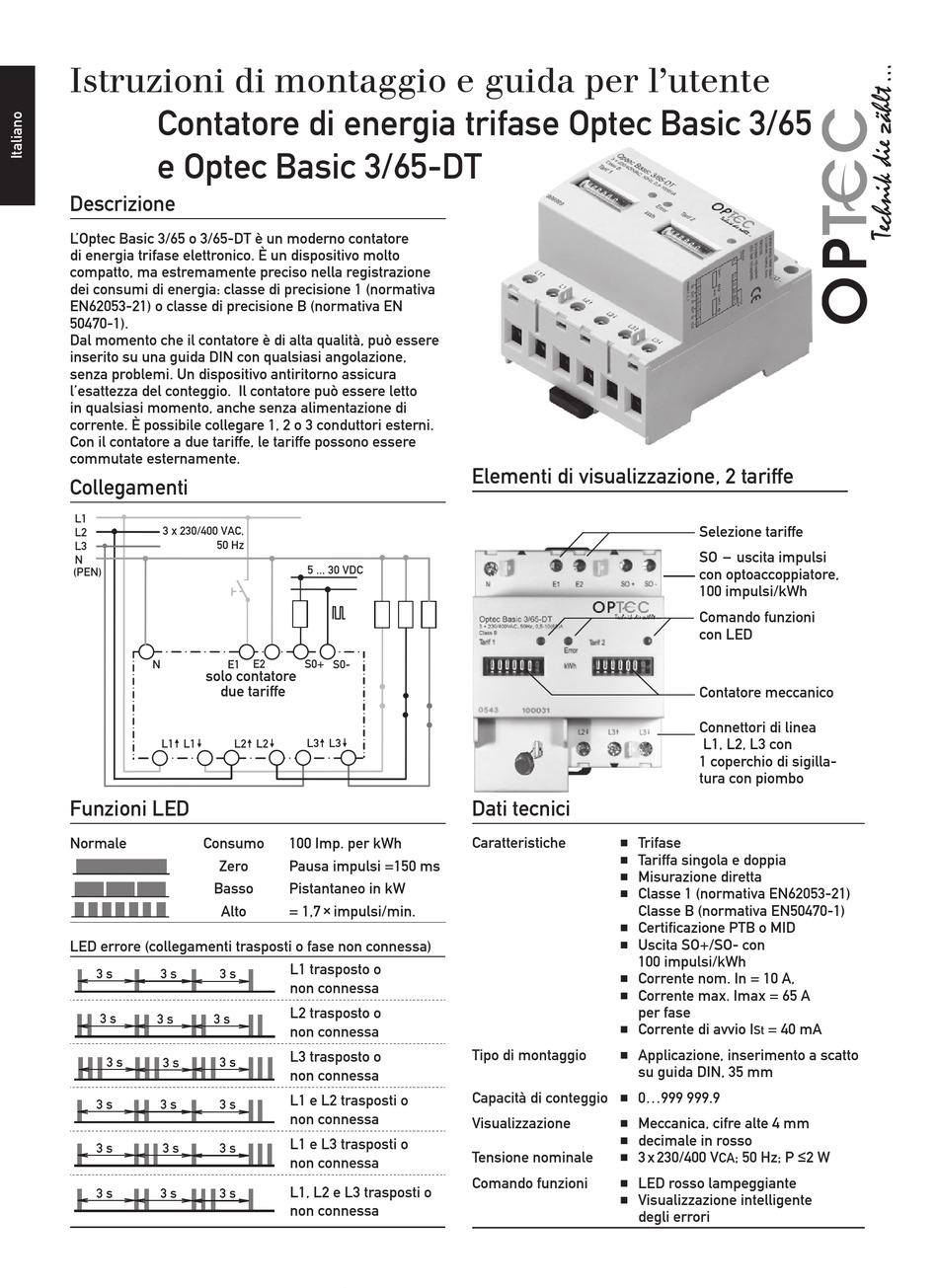

Istruzioni di montaggio e guida per l'utente
Contatore di energia trifase Optec Basic 3/65
e Optec Basic 3/65-DT
Descrizione
L 'Optec Basic 3/65 o 3/65-DT è un moderno contatore
di energia trifase elettronico. È un dispositivo molto
compatto, ma estremamente preciso nella registrazione
dei consumi di energia: classe di precisione 1 (normativa
EN62053-21) o classe di precisione B (normativa EN
50470-1).
Dal momento che il contatore è di alta qualità, può essere
inserito su una guida DIN con qualsiasi angolazione,
senza problemi. Un dispositivo antiritorno assicura
l'esattezza del conteggio. Il contatore può essere letto
in qualsiasi momento, anche senza alimentazione di
corrente. È possibile collegare 1, 2 o 3 conduttori esterni.
Con il contatore a due tariffe, le tariffe possono essere
commutate esternamente.
Collegamenti
L1
3 x 230/400 VAC,
L2
50 Hz
L3
N
(PEN)
N E1
solo contatore
due tariffe
L1 L1 L2 L2
Funzioni LED
Normale Consumo
Zero
Basso
Alto
LED errore (collegamenti trasposti o fase non connessa)
5 ... 30 VDC
E2 S0+ S0-
L3 L3
100 Imp. per kWh
Pausa impulsi =150 ms
Pistantaneo in kW
= 1,7 × impulsi/min.
L1 trasposto o
non connessa
L2 trasposto o
non connessa
L3 trasposto o
non connessa
L1 e L2 trasposti o
non connessa
L1 e L3 trasposti o
non connessa
L1, L2 e L3 trasposti o
non connessa
Elementi di visualizzazione, 2 tariffe
Dati tecnici
Caratteristiche Trifase
■
Tariffa singola e doppia
■
Misurazione diretta
■
Classe 1 (normativa EN62053-21)
■
Classe B (normativa EN50470-1)
Certificazione PTB o MID
■
Uscita SO+/SO- con
■
100 impulsi/kWh
Corrente nom. In = 10 A,
■
Corrente max. Imax = 65 A
■
per fase
Corrente di avvio I
■
Tipo di montaggio Applicazione, inserimento a scatto
■
su guida DIN, 35 mm
Capacità di conteggio 0...999 999.9
■
Visualizzazione Meccanica, cifre alte 4 mm
■
decimale in rosso
■
Tensione nominale 3 x 230/400 V
■
Comando funzioni LED rosso lampeggiante
■
Visualizzazione intelligente
■
degli errori
Selezione tariffe
SO – uscita impulsi
con optoaccoppiatore,
100 impulsi/kWh
Comando funzioni
con LED
Contatore meccanico
Connettori di linea
L1, L2, L3 con
1 coperchio di sigilla-
tura con piombo
= 40 mA
St
; 50 Hz; P ≤2 W
CA
