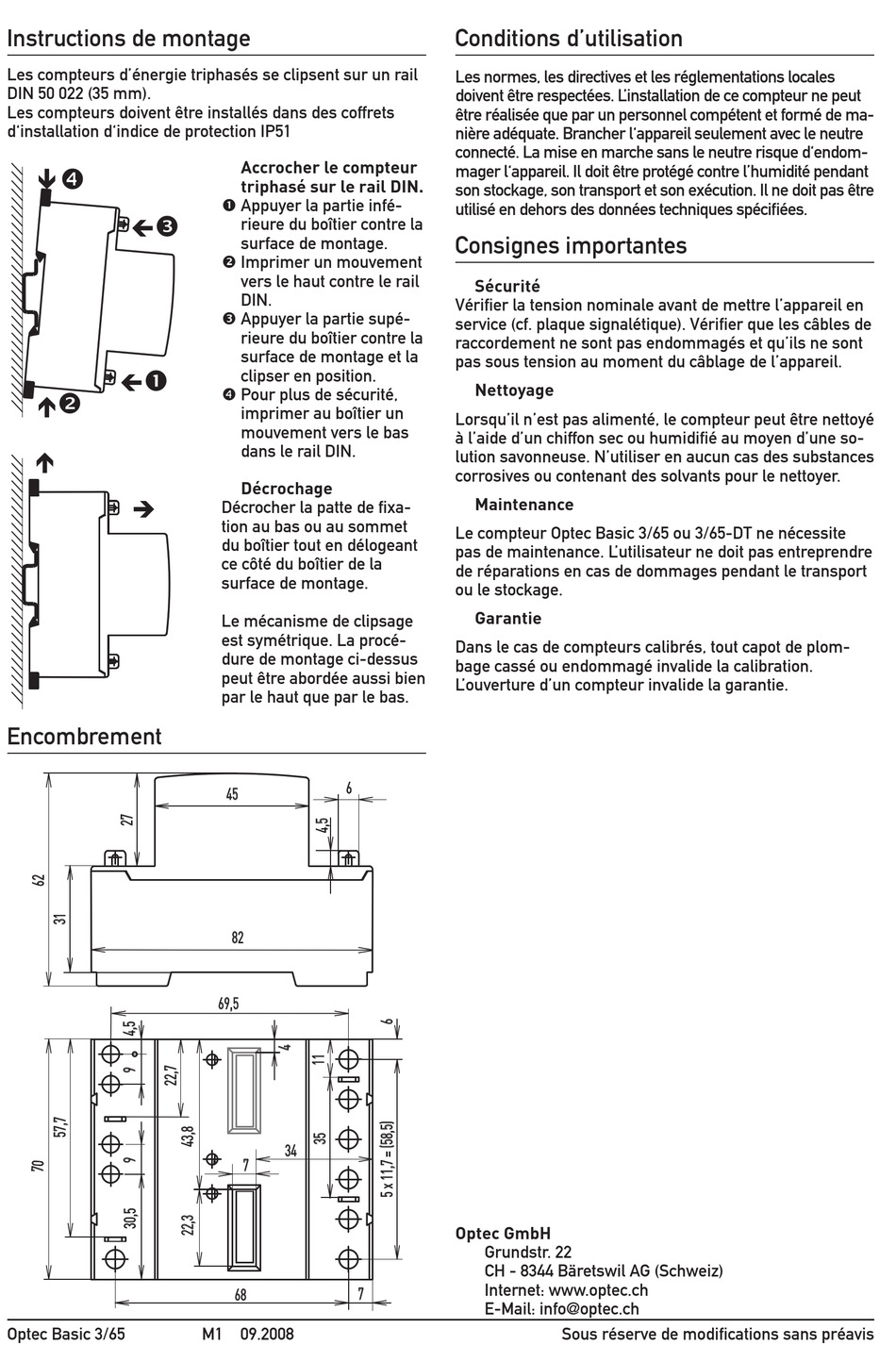

Instructions de montage
Les compteurs d'énergie triphasés se clipsent sur un rail
DIN 50 022 (35 mm).
Les compteurs doivent être installés dans des coffrets
d'installation d'indice de protection IP51
Encombrement
Optec Basic 3/65
Accrocher le compteur
triphasé sur le rail DIN.
Appuyer la partie infé-
rieure du boîtier contre la
surface de montage.
Imprimer un mouvement
vers le haut contre le rail
DIN.
Appuyer la partie supé-
rieure du boîtier contre la
surface de montage et la
clipser en position.
Pour plus de sécurité,
imprimer au boîtier un
mouvement vers le bas
dans le rail DIN.
Décrochage
Décrocher la patte de fixa-
tion au bas ou au sommet
du boîtier tout en délogeant
ce côté du boîtier de la
surface de montage.
Le mécanisme de clipsage
est symétrique. La procé-
dure de montage ci-dessus
peut être abordée aussi bien
par le haut que par le bas.
6
45
69,5
34
7
7
68
M1 09.2008
Conditions d'utilisation
Les normes, les directives et les réglementations locales
doivent être respectées. L 'installation de ce compteur ne peut
être réalisée que par un personnel compétent et formé de ma-
nière adéquate. Brancher l'appareil seulement avec le neutre
connecté. La mise en marche sans le neutre risque d'endom-
mager l'appareil. Il doit être protégé contre l'humidité pendant
son stockage, son transport et son exécution. Il ne doit pas être
utilisé en dehors des données techniques spécifiées.
Consignes importantes
Sécurité
Vérifier la tension nominale avant de mettre l'appareil en
service (cf. plaque signalétique). Vérifier que les câbles de
raccordement ne sont pas endommagés et qu'ils ne sont
pas sous tension au moment du câblage de l'appareil.
Nettoyage
Lorsqu'il n'est pas alimenté, le compteur peut être nettoyé
à l'aide d'un chiffon sec ou humidifié au moyen d'une so-
lution savonneuse. N'utiliser en aucun cas des substances
corrosives ou contenant des solvants pour le nettoyer.
Maintenance
Le compteur Optec Basic 3/65 ou 3/65-DT ne nécessite
pas de maintenance. L 'utilisateur ne doit pas entreprendre
de réparations en cas de dommages pendant le transport
ou le stockage.
Garantie
Dans le cas de compteurs calibrés, tout capot de plom-
bage cassé ou endommagé invalide la calibration.
L 'ouverture d'un compteur invalide la garantie.
Certificat de conformité CE
Nous, Saia-Burgess Controls SA, CH 3280 Morat (Suisse),
déclarons sous notre propre responsabilité que les
produits:
Optec Basic 3/65 (MID)
■
Optec GmbH
Grundstr. 22
CH - 8344 Bäretswil AG (Schweiz)
Internet: www.optec.ch
E-Mail: info@optec.ch
Sous réserve de modifications sans préavis
