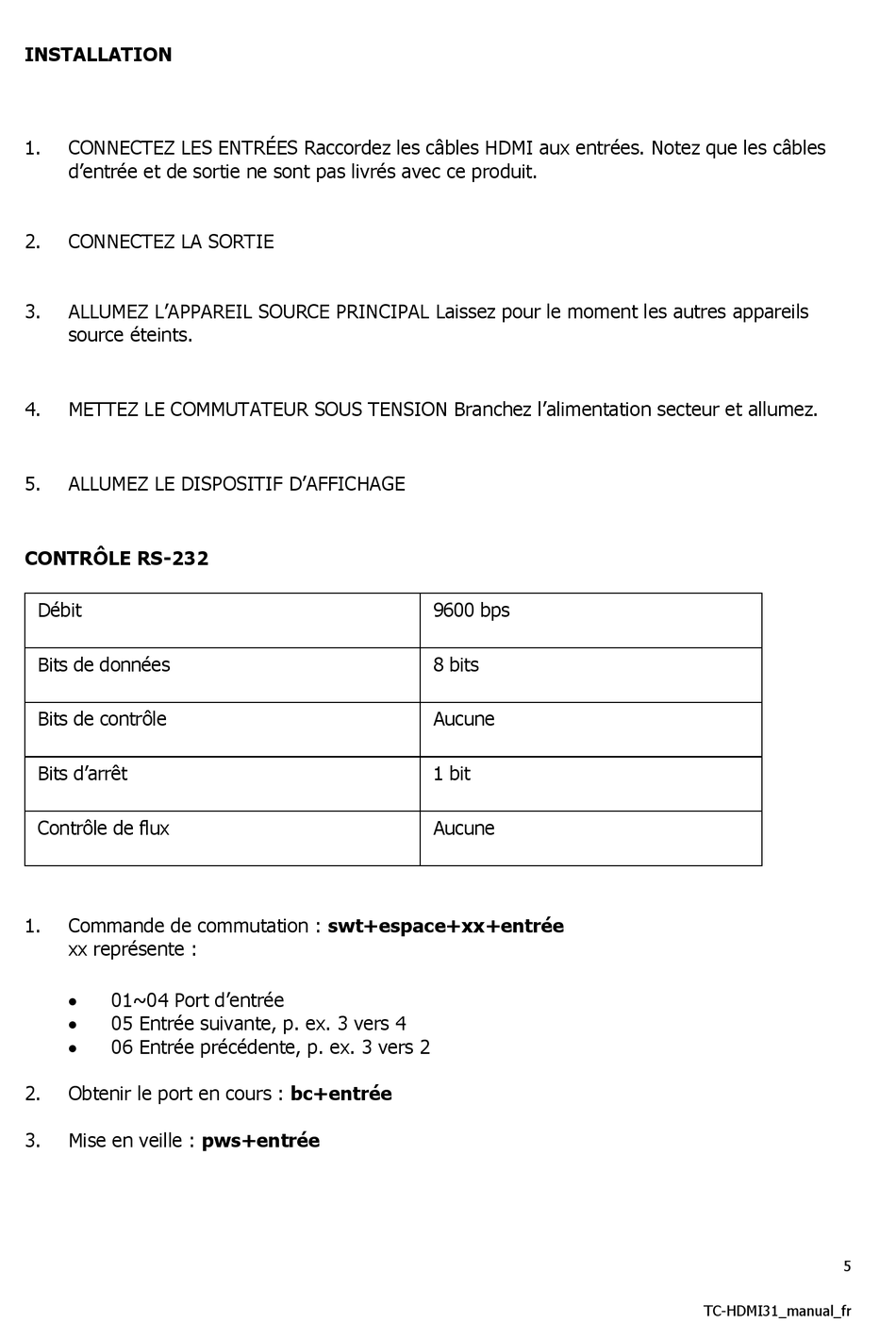

INSTALLATION
1. CONNECTEZ LES ENTRÉES Raccordez les câbles HDMI aux entrées. Notez que les câbles
d'entrée et de sortie ne sont pas livrés avec ce produit.
2. CONNECTEZ LA SORTIE
3. ALLUMEZ L'APPAREIL SOURCE PRINCIPAL Laissez pour le moment les autres appareils
source éteints.
4. METTEZ LE COMMUTATEUR SOUS TENSION Branchez l'alimentation secteur et allumez.
5. ALLUMEZ LE DISPOSITIF D'AFFICHAGE
CONTRÔLE RS-232
Débit
Bits de données
Bits de contrôle
Bits d'arrêt
Contrôle de flux
1. Commande de commutation : swt+espace+xx+entrée
xx représente :
 01~04 Port d'entrée
 05 Entrée suivante, p. ex. 3 vers 4
 06 Entrée précédente, p. ex. 3 vers 2
2. Obtenir le port en cours : bc+entrée
3. Mise en veille : pws+entrée
9600 bps
8 bits
Aucune
1 bit
Aucune
5
