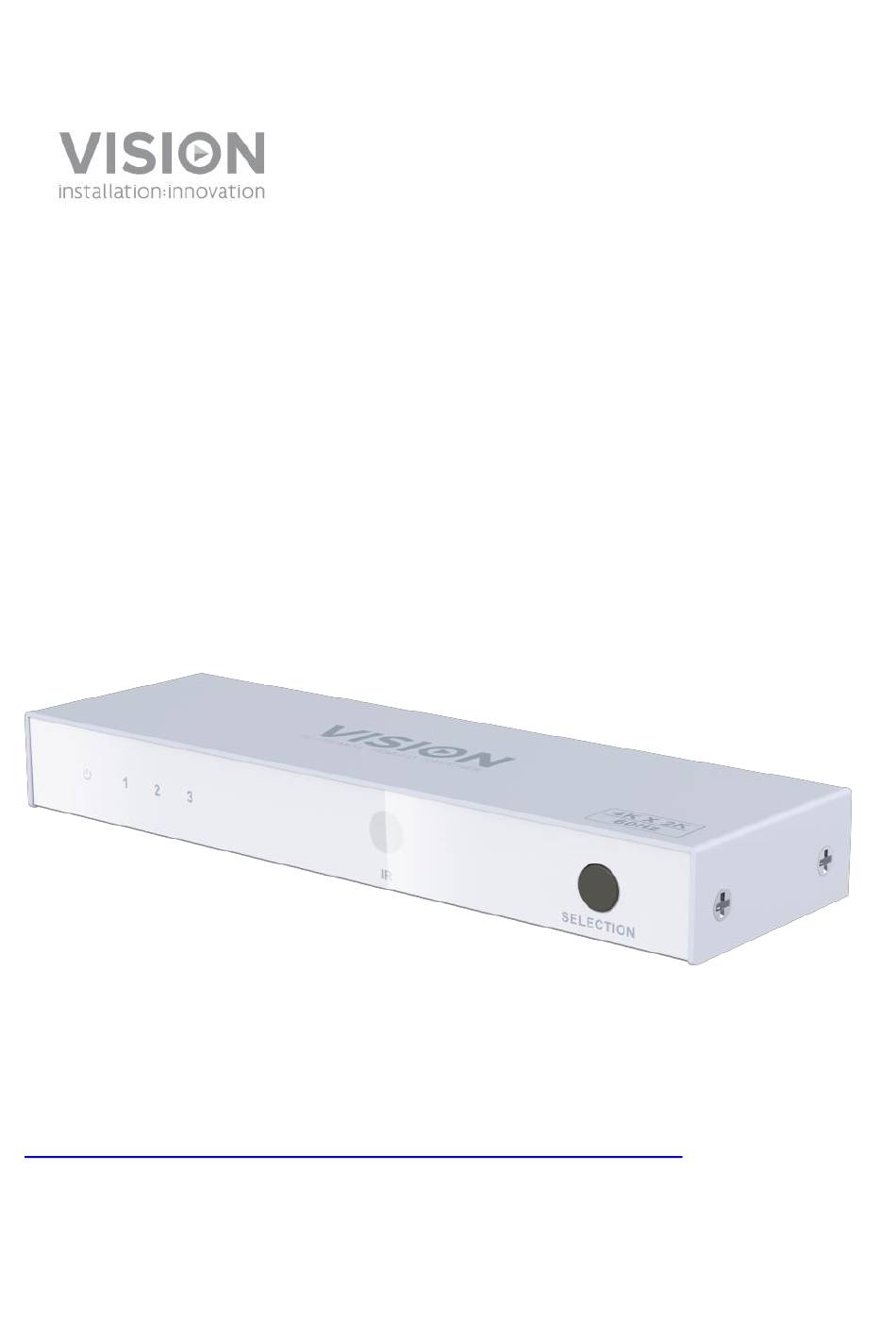

- Seite 1 TECHCONNECT TC-HDMI31 BEDIENUNGSANLEITUNG www.visionaudiovisual.com/techconnect/tc-hdmi31 TC-HDMI31_manual_de...
-
Seite 2: Konformitätserklärung
WARNUNG: UM EINEN BRAND ODER EINEN STROMSCHLAG ZU VERMEIDEN, SETZEN SIE DAS GERÄT NIEMALS REGEN ODER FEUCHTIGKEIT AUS. Alle Produkte werden von Vision entwickelt und in die EU importiert. Vision ist eine 100%-ige Tochter der Azlan Logistics Ltd., eingetragen in England unter Nr. 04625566 mit Geschäftssitz Lion House, 4 Pioneer Business Park, Clifton Moor, York, YO30 4GH. - Seite 3 URSPRUNGSERKLÄRUNG Alle Vision-Produkte werden in der Volksrepublik China (VR China) hergestellt. NUR ORTSÜBLICHE AC-STECKDOSEN VERWENDEN Wenn das Gerät an eine Steckdose mit höherer Spannung angeschlossen wird, kann diese einen Brand verursachen. NETZKABEL VORSICHTIG BEHANDELN Den Stecker nicht durch Ziehen am Kabel trennen; immer am Stecker aus der Steckdose ziehen.
-
Seite 4: Frontplatte Und Rückwand
FRONTPLATTE UND RÜCKWAND LEDs für Strom- und Eingangsanzeige IR-Empfänger Wahlschalter HDMI-Ausgänge HDMI-Eingänge RS-232 (Stecker) 5V/2A-Netzeingang (Phoenix-Anschluss) TC-HDMI31_manual_de... -
Seite 5: Installation
INSTALLATION EINGÄNGE VERBINDEN Stecken Sie die HDMI-Kabel in die Eingänge ein. Beachten Sie, dass im Lieferumfang dieses Produkts keine Eingangs- und Ausgangskabel enthalten sind. AUSGANG ANSCHLIESSEN HAUPTAUSGANGSGERÄT EINSCHALTEN Schalten Sie zu diesem Zeitpunkt keine weiteren Ausgangsgeräte ein. SCHALTER EINSCHALTEN Schließen Sie das Gerät an die Stromversorgung an und schalten Sie es ein. - Seite 6 RS-232 STEUERUNG Baudrate 9600 bit/s Datenbits 8 Bits Prüf-Bits Keine Stopp-Bits 1 Bit Durchflussregelung Keine Schaltbefehl: swt+Leerzeichen+xx+Eingabetaste xx steht für: 01~04 Eingangsanschluss 05 Nächster Eingang z. B. 3 auf 4 06 Vorheriger Eingang, z. B. 3 auf 2 Abrufen des aktuellen Anschlusses: bc+Eingabetaste Standby-Befehl: pws+Eingabetaste TC-HDMI31_manual_de...
-
Seite 7: Fehlerbehebung
FEHLERBEHEBUNG Wenn Ihr System nicht ordnungsgemäß funktioniert, ziehen Sie bitte die Informationen im folgenden Abschnitt zu Rate. Wenn sich das Problem nicht beheben lässt, trennen Sie das Gerät von der Stromversorgung und setzen Sie sich unverzüglich mit Ihrem AV-Händler in Verbindung. Problem Behebung Keine Statusanzeigen... -
Seite 8: Technische Daten
TECHNISCHE DATEN PRODUKTABMESSUNGEN: 160 x 50 x 20 mm (Länge x Breite x Höhe) PACKMASS: 200 x 150 x 80 mm PRODUKTGEWICHT: 0,23 kg VERPACKUNGSGEWICHT: 0,74 kg KONSTRUKTIONSMATERIAL: Metall FARBE: Weiß TECHNISCHE DATEN: Bandbreite: 18 Gbit/s (6 Gbit/s/TMDS-Kanal) Maximaler Pixeltakt: 600 MHz Video-Eingangssignal: 3,0-3,3 Volt p-p DDC-Eingangssignal: 5 Volt p-p (TTL) Video-Impedanz: 100 Ohm... -
Seite 9: Lebenslange Garantie Für Rücksendung Ins Werk
Einige Produkte von Vision sind technisch äußerst kompliziert, weshalb eine Fehlersuche an allen Elementen der Anlage erforderlich ist, da die Fehlerursache möglicherweise nicht im Produkt von Vision liegt. Aus diesem Grund kann der Hersteller den Austausch eines Teils verweigern, wenn keine angemessene Beschreibung beigefügt wird.
