Seturi de montare
pe perete
INsTaLarE:
Antena poate fi folosita in exterior, cu accesoriile de montare incluse. Poate fi
montata pe perete sau pe un stalp.

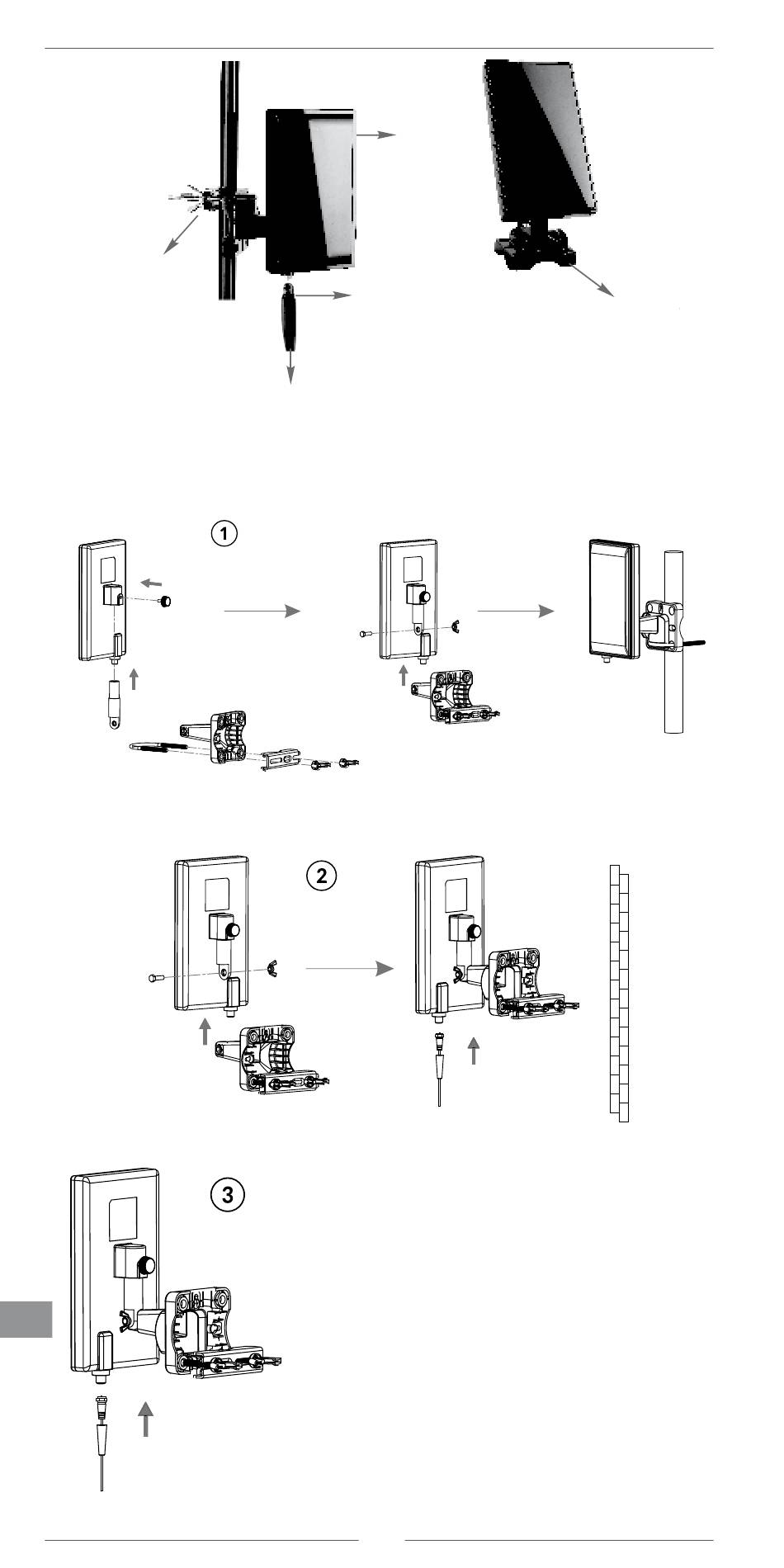

(fig.1) folositi accesoriile de montare pentru a fixa antena pe stalp.
(fig.2) folositi accesoriile de montare pentru a fixa antena pe perete.
ROi
Capac rezistent la apa
(fig.3) Conectati conectorul „F" tata al cablului
coaxial la conectorul „F" mama al antenei si asezati
capacul impermeabil la capatul conectorului „F".
Nota: Dupa finalizarea instalarii, reglati antena in
cea mai buna pozitie pentru a avea o imagine cat
mai buna, apoi fixati antena. Consultati urmatoarele
2 metode diferite de pozitionare pentru a regla
antena.
Corp
antena
Cablu coaxial
16
manual de utilizare
Pentru utilizare
in interior
