Installation

Flüssiggasanlagen unter Erdgleiche

Die Gas- Warmwassertherme darf nicht in Räumen unter Erd-

gleiche installiert und betrieben werden.

Es besteht keine Anschlussmöglichkeit für ein Magnetventil in

der Flüssiggasleitung.

Sperrschalter

Ist der gleichzeitige Betrieb von Gas-Zentralheizungsanlagen

und Gas Warmwasserthermen nicht zulässig oder wird aus dem

Aufstellungsraum mit Ventilatoren Luft abgesaugt, so ist ein

Sperrschalter zu verwenden, der über die Dauer des Was-

serzapfens das Gasheizgerät bzw. den Ventilator außer Betrieb

setzt.

Abgasführung

Um Korrosion zu vermeiden, nur Abgasrohre

aus Aluminium verwenden. Abgasrohre

dichtschließend gemäß DVGW-TRGI bzw.

TRF verlegen.

▶ Schornsteinquerschnitt nach DIN 4705 ermitteln ggf.

Schornstein-Auskleidung oder Isoliermaßnahmen durch-

führen.

Abgasklappen

Wegen der längeren Laufzeit von stetig geregelten Geräten ist

der Einbau von Abgasklappen nur dann erforderlich, wenn er

bauaufsichtlich vorgeschrieben ist.

Als thermische Abgasklappen dürfen nur Diermayerklappen

des Typs GWR verwendet werden.

Distanzring für Geräte WRD11..

Bei Verwendung einer thermischen Abgasklappe muss der mit

dem Gerät gelieferte Distanzring verwendet werden.

▶ Distanzring [2] montieren, um den erforderlichen Abstand

herzustellen.

▶ Abgasklappe [1] auf dem Distanzring [2] montieren.

▶ Dichtheit der Verbindung und Einhaltung des minimalen

Zugbedarfs (0,015 mbar) prüfen.

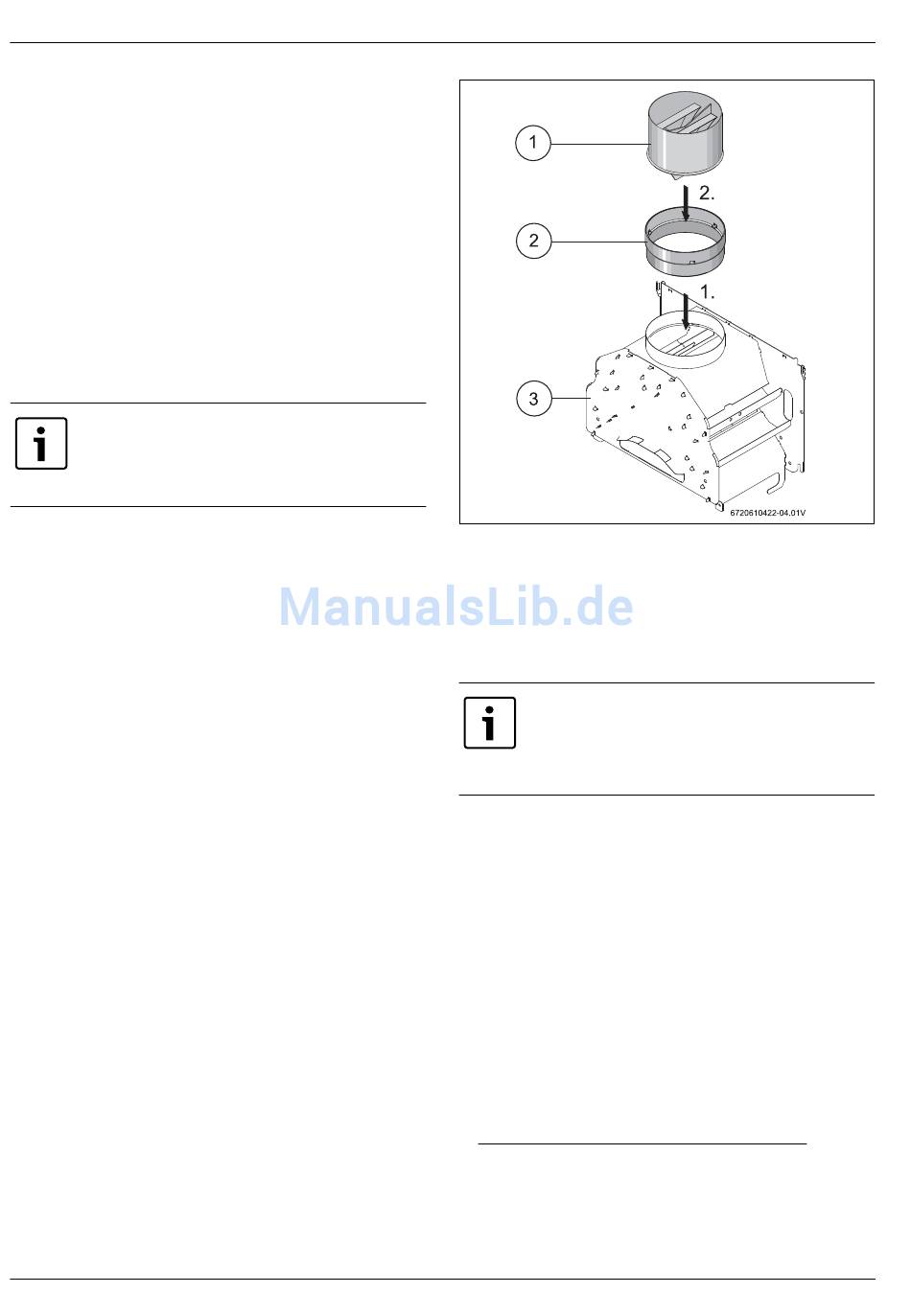

Bild 7

[1] Thermische Abgasklappe (Zubehör, nicht mitgeliefert)

[2] Distanzring

[3] Strömungssicherung
