Haupt-Bedienfeld
(außen)
Bedienfeld (innen)
1) Verbunden bei 1
Wechselstrom-Leitung
Getrennt bei 2
Wechselstrom-Leitungen
2) Zwei Wechselstrom-
Leitungen

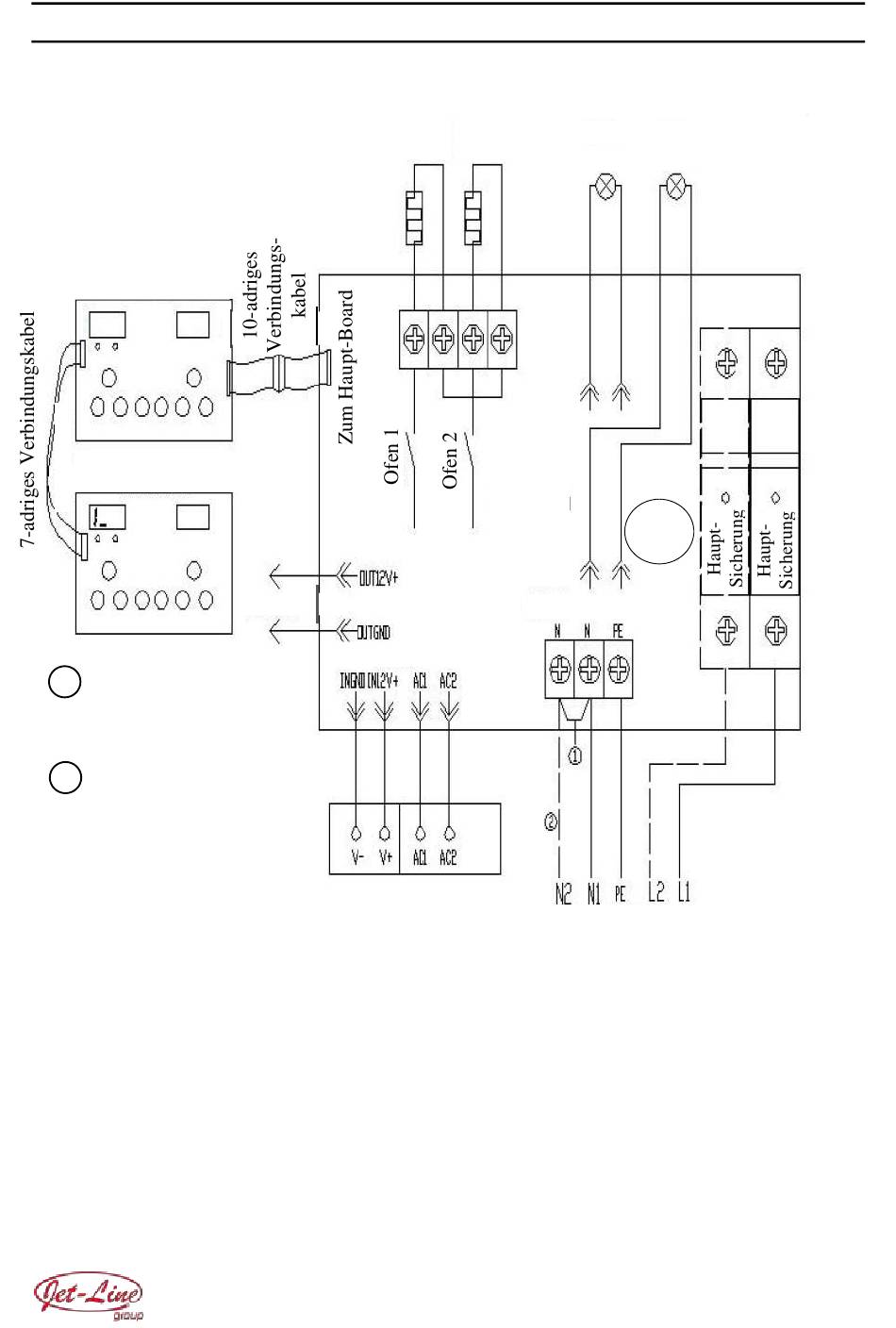

C. STROM-ANSCHLUSSPLAN
Infrarot-
Ofen 1
Wechselstrom
Bei Gleich-/Wechselstrom
Gleich-/
Wechselstrom
Infrarot-
Beleuchtung
Ofen 2
innen
AC/DC
Netz-
platine
Sicherung
Stromzufuhr
Wechselstrom-
Zufuhr
außen
Lampe
