ZERLEGUNG DES SYSTEMS 2200

2

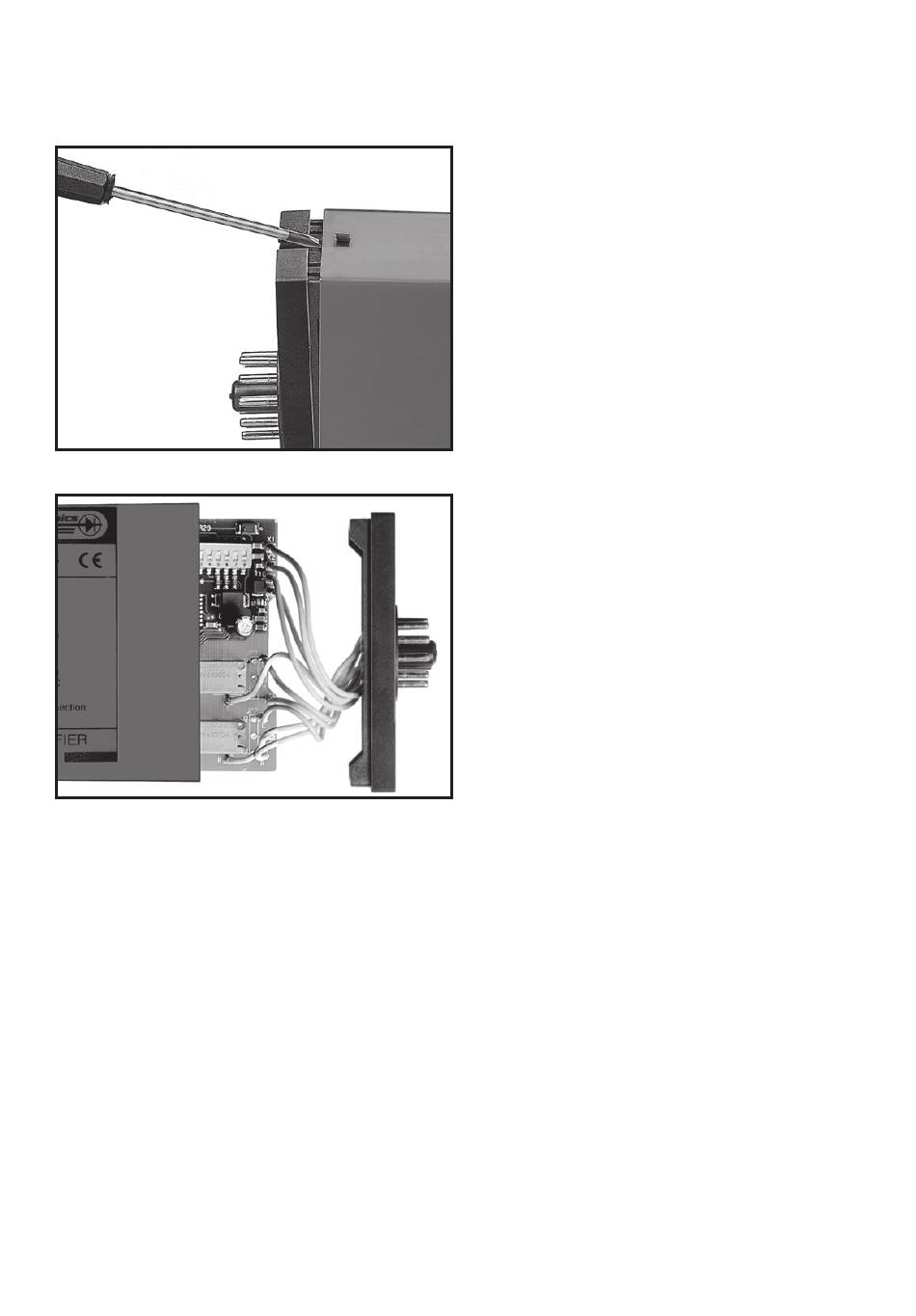

Abbildung 1:
Die hintere Abdeckplatte des Moduls
wird vom Gehäuse mit Hilfe eines
Schraubendre hers gelöst.
Abbildung 2:
Danach kann die hintere Abdeckung
zusammen mit der Platine heraus-
gezogen werden, jedoch beachte
man die Positionierung der Platine
im Gehäuse, da es möglich ist, sie
in mehreren Stellungen einzusetzen.
Unnötiges Ziehen an den Leitungen
ist zu vermeiden.
Jetzt können Schalter und Überbrücker
verändert werden. Es ist wichtig, dass
keine Leitungen eingeklemmt wer-
den, wenn die hintere Abdeckplatte
und das Gehäuse zusammengefügt
werden.
