Verwandte Anleitungen für Digital Devices Max M4
Inhaltszusammenfassung für Digital Devices Max M4
- Seite 1 Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... Installationsanleitung Max M4 1 von 24 18.03.2019, 11:13...
- Seite 2 Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... 2 von 24 18.03.2019, 11:13...
- Seite 3 Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... Bitte lesen Sie diese Anleitung sorgfältig, sie hilft Ihnen beim Einbau und der Inbetriebnahme Ihres Digital Devices-Produktes. Besuchen Sie unsere Webseite www.digitaldevices.de, um sich aktualisierte Fassungen dieser Anleitung sowie aktualisierte Treiber herunterzuladen. Kontaktmöglichkeiten finden Sie am Ende dieser Anleitung.
-
Seite 4: Inhaltsverzeichnis
Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... Inhaltsverzeichnis Sicherheitshinweise Produkteigenschaften Technische Daten Lieferumfang Inbetriebnahme Einbau Anschlussübersicht Treiberinstallation Treiberinstallation Windows Treiberinstallation Linux Digital Devices Control Center Produkteigenschaften Hinweise, Aufruf Hardware identifizieren Einrichtung Diagnose + Wartung Software und Applikationen Digital Devices TV TV-Software Unterstützung... -
Seite 5: Sicherheits- Und Gefahrenhinweise
Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... Sicherheits- und Gefahrenhinweise Sie haben mit Ihrer TV-Karte bzw. Ihrem Erweiterungsmodul ein Produkt für den Einbau in PC-Systeme erworben. Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, um beim Einsatz Schäden an Personen oder dem Produkt zu vermeiden. -
Seite 6: Produkteigenschaften

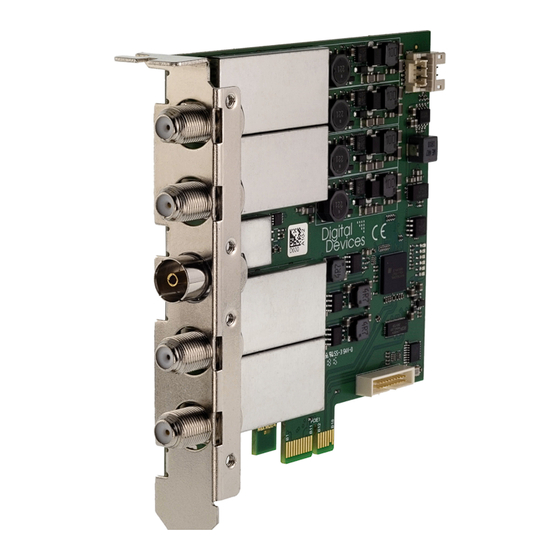

Produkteigenschaften Highlights der Max M4 Mit der Max M4 erhalten Käufer eine Vier-Tuner-UHD/HD-TV-Karte die problemlosen Fernseh- und Radioempfang nach neuesten Standards ermöglicht. Die Entwicklung und Fertigung in Deutschland sowie der herstellereigene Support gewährleisten eine stete Weiterentwicklung und dauerhafte Unterstützung vieler Softwareprodukte. - Seite 7 PCI Express (x1-x16) L-Band Eingangsstecker (unterstützt eventuell benötigte Stromversorgung zum LNB) IEC Buchse (Input) 20-poliger Datenanschluss für die Verwendung der Max M4 in der Octopus Net Sherlock-Anschluss zur Stromversorgung bei Verwendung in der Octopus Net Abmessungen L 104 mm, B 111 mm, T 15 mm Leistungsaufnahme ≈...
-
Seite 8: Lieferumfang
Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... ein freier PCIe Steckplatz (x1 bis x16) Umwelt und Sicherheit RoHS konform WEEE konform gemäss europäischen ISO/DIN Richtlinien und Umweltstandards gefertigt Lieferumfang Max M4 PCI Express Karte Schnellinstallations Guide Einleger mit Sicherheitshinweisen und Link zu Handbuch, Treiber und Software... -
Seite 9: Inbetriebnahme
Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... Inbetriebnahme Hinweis: Beachten Sie unbedingt die Sicherheitshinweise dieses Handbuches und im Handbuch Ihres PCs. Vorbereitung, Hinweise Führen Sie vor dem Ein-/Umbau eine Datensicherung durch Schalten Sie den PC aus und trennen zunächst die Stromversorgung und dann die weiteren externen Kabel. -
Seite 10: Treiberinstallation
Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... Treiberinstallation Treiberinstallation unter Windows Vorbereitung: Starten Sie ihren Webbrowser und gehen Sie auf die Website www.digital-devices.de. Klicken Sie auf der Startseite der Website auf „Downloads“ und laden Sie den entsprechenden Treiber für ihr Betriebssystem herunter. - Seite 11 Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... sudo zypper install -t pattern devel-basis sudo zypper install mercurial perl-Proc-ProcessTable kernel-devel kernel-source Fedora: sudo yum groupinstall "Development Tools" "Development Libraries" sudo yum install mercurial perl-Proc-ProcessTable kernel-devel kernel-headers Vorgang (Ausführung in einer Konsole/Terminal)
- Seite 12 Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... Bei Einsatz einer Max S8 die Datei ddbridge.conf anlegen (X durch Betriebsart/fmode ersetzen) echo 'options ddbridge fmode=x' | sudo tee /etc/modprobe.d/ddbridge.conf Info: Falls I2C-Timeouts auftreten, bitte MSI für ddbridge deaktivieren: echo 'options ddbridge fmode=x msi=0' | sudo tee /etc/modprobe.d /ddbridge.conf...
-
Seite 13: Digital Devices Control Center
Digital Devices Control Center Version 3 (15.09.2018) Das Digital Devices Control Center ist in den Treibern ab Version 2.7.0.108 enthalten und dient der Verwaltung interner DD DVB-Produkte in Windows-Systemen. Die Netzwerktuner-Konfiguration erfolgt im WebInterface oder Octopus Cast Tool. Hinweis: Diese Anleitung beschreibt die für Ihr Produkt relevanten Punkte des DD Control Centers, eine ausführliche Beschreibung finden Sie hier: https://manuals.digitaldevices.de/dd-controlcenter-v3... - Seite 14 Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... 14 von 24 18.03.2019, 11:13...
-
Seite 15: Einrichtung
Signaleinrichtung DVB-S Einkabel Empfang (DVB-S/S2) einrichten Digital Devices Karten und Module können für den Einkabelempfang nach EN50494 und EN50607 konfiguriert werden. Die Einrichtung erfolgt im Menü Tasks unter Einkabel Empfang (DVB-S/S2). (Ausnahme: Karten aus der Serie „Max“, bei diesen befindet sich diese Option im Menü Devices) Hinweis: Abweichende Bezeichnungen für Einkabellösungen sind u.a. - Seite 16 Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... Option Einkabel System nach DIN 50494/50607 bei Einsatz einer Einkabel-Empfangsanlage. Im oberen Dropdownfeld kann der Hersteller des LNB oder Multischalters gewählt werden. Danach kann die Auswahl des Modells im unteren Dropdownfeld vorgenommen werden.
-
Seite 17: Diagnose + Wartung
Pin Protected Verfügt der Einkabel - Multischalter/LNB über die Funktion Pin Protected, wird die Option im im Digital Devices Control Center angezeigt. Diese PINs müssen im Control Center bei den entsprechenden Ports eingetragen werden. In der Regel werden die PIN-Vorgaben vom LNB oder Multischalter fest definiert und sind in der jeweiligen Bedienungsanleitung zu finden. - Seite 18 Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... Tunerlog erstellen (Homescreen) Erstellt eine detaillierte Ereignisliste der letzten sieben Tage zu den installierten Karten und Modulen. Dieser Bericht zeigt u.a. die Signalwerte an und hilft im Fall von Problemen bei der Analyse.
- Seite 19 Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... CI-Zuweisungen Ist der gewählten Karte bzw. dem gewählten Erweiterungsmodul ein CI zugewiesen, wird diese Zuweisung hier angezeigt. 19 von 24 18.03.2019, 11:13...
-
Seite 20: Software Und Applikationen
Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... Software und Applikationen Im Lieferumfang Ihrer TV-Karte befindet sich die Software „Digital Devices TV“, darüber hinaus ist Ihre Karte zu vielen Anwendungen kompatibel. Digital Devices TV Im Lieferumfang Ihrer TV-Karte befindet sich die Software Digital Devices TV. -
Seite 21: Technische Abbildungen
Installationsanleitung Max M4 | Digital Devices GmbH https://manuals.digitaldevices.de/sections/modules/output/output_de.p... Technische Abbildungen Max M4 21 von 24 18.03.2019, 11:13... -
Seite 22: Erweiterungen
In beiden Varianten werden die zusätzlichen Module nahtlos in das Digital Devices Control Center integriert. Nutzung eines Common Interface Moduls mit der Max M4/S8/SX8/A8 Sie können Ihre Digital Devices Max-DVB-Karte auch mit einem CI Modul aus unserem Haus betreiben. Folgende CIs können hier verwendet werden:... -
Seite 23: Fehlerbehebung
Wird im DD Control Center oder Ihrer Anwendung angezeigt, dass ein Signal anliegt? Besteht das Problem in einer oder mehreren Anwendungen? Probieren Sie es auch in **Digital Devices TV** aus. Ist ein aktueller Treiber installiert? Tritt das Problem auch auf, wenn Sie einen anderen verwenden? Haben Sie die benötigten Codecs für die Wiedergabe auf Ihrem System installiert ? Deaktivieren Sie ggf. -
Seite 24: Impressum, Kontakt
Telefon: +49 (0)2065 - 6989930 (Mo-Fr 09:00 - 18:00 Uhr) E-Mail: support@digital-devices.de Digital Devices Produktportfolio Digital Devices ist einer der führenden Systemlieferanten für ein breites Spektrum von Netzwerkprodukten mit Ausrichtung auf Broadcast Technik. Das Portfolio reicht von modularen DVB-Komponenten über Netzwerklösungen bis hin zu individuellen Entwicklungen.
