Larson Davis SoundAdvisor 831C Referenzhandbuch Seite 26

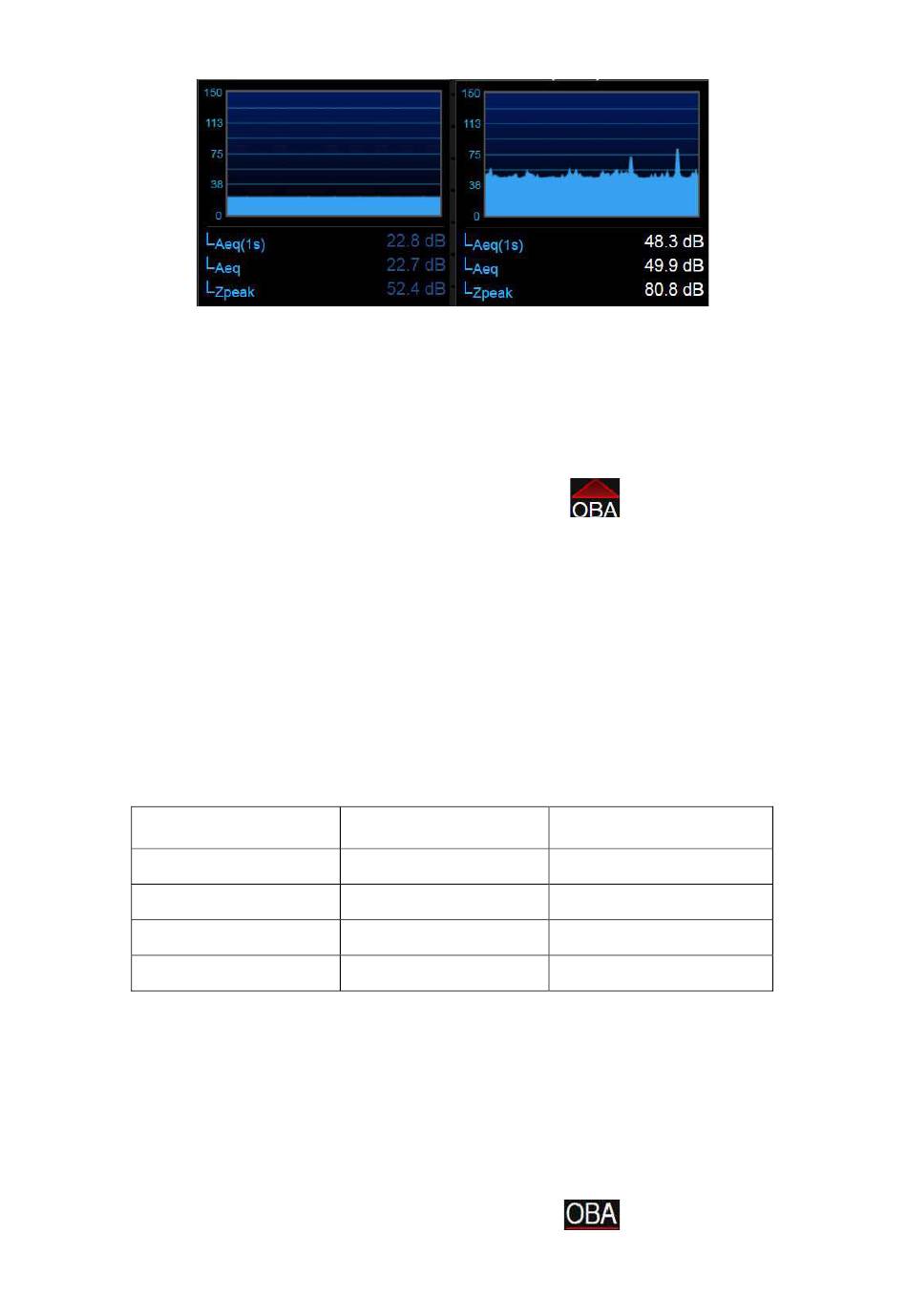

ABBILDUNG 2-14
Anzeige Unterschreitung des Messbereichs
Symbol „OBA-
Übersteuerung"
Tabelle 2.4 OBA-Übersteuerungspegel
Eingangsverstärkung, dB
Symbol „OBA-
Unterschreitung"
SoundAdvisor Modell 831C
Vergleich der Anzeige bei Unterschreitung des Messbereichs
Wenn es zu einer Übersteuerung des Oktavbandanalysator-Eingangs
kommt, wird das durch das Symbol „OBA-Übersteuerung" angezeigt.
ABBILDUNG 2-15
Das Symbol funktioniert ähnlich wie das oben im Abschnitt „Symbol für
Eingangsübersteuerung'" gezeigte Symbol „Eingangsübersteuerung".
Ist die Eigenschaft OBA-Bereich auf „Niedrig" eingestellt, so wird das
Symbol „OBA-Übersteuerung" bei einem um 33 dB geringeren Pegel als
bei der Einstellung „Normal" aktiviert.
Bei Verwendung eines Mikrofons mit einer Empfindlichkeit von
50 mV/Pa tritt die Eingangsübersteuerung ungefähr wie in Tabelle 2.4.
gezeigt auf.
0
20
0
20
Fällt ein Signal vom Vorverstärker so stark ab, dass der Geräuschpegel
des Instruments und des Vorverstärkers die Messung beeinflussen, liegt
eine Unterschreitung des Messbereichs vor.
Sind alle Filter des OBA unterhalb des Messbereichs, so wird das
Symbol „OBA-Unterschreitung" angezeigt.
ABBILDUNG 2-16
Anzeige normaler Bereich
Symbol „OBA-Übersteuerung"
OBA-Bereich
Normal
Normal
Gering
Gering
Symbol „OBA-Unterschreitung"
Anzeigen und Symbole
Übersteuerungspegel, dB
143
123
110
90
2-11
