Brabender Sedimat Betriebsanleitung
Labormühle 3 * 230 v, 50/60 hz
Inhaltsverzeichnis
Quicklinks

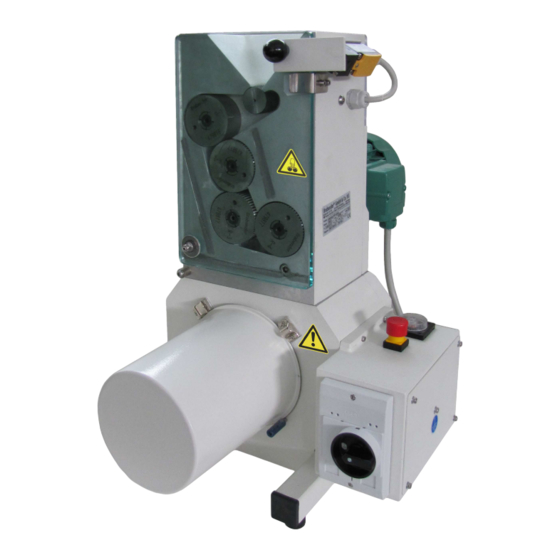

Labormühle Sedimat
Ident-Nr. 8 805 12.001
3 * 230 V, 50/60 Hz
Brabender
© Brabender
GmbH & Co. KG 2014
Ausgabe 0314
Betriebsanleitung
GmbH & Co. KG • • • • Kulturstr. 51-55 • • • • 47055 Duisburg • • • • Germany
®
Tel. - 49 - 203 - 7788 - 0 • • • •
E-mail: brabender@brabender.com
Generalvertretungen weltweit
Urheberschutz nach DIN 34
Qualität ist messbar.
Fax - 49 - 203 - 7788 - 102
Betriebsanleitung Nr.880512-001_Sedimat-Muehle_BA-00-d
Inhaltsverzeichnis
Verwandte Anleitungen für Brabender Sedimat
Inhaltszusammenfassung für Brabender Sedimat
- Seite 1 Qualität ist messbar. Betriebsanleitung Labormühle Sedimat Ident-Nr. 8 805 12.001 3 * 230 V, 50/60 Hz GmbH & Co. KG • • • • Kulturstr. 51-55 • • • • 47055 Duisburg • • • • Germany Brabender ® Tel. - 49 - 203 - 7788 - 0 • • • •...
- Seite 3 / Bitte hier die Brabender Order-Nr. Ihres Geräts eintragen / Iscrivere qui il numero d'ordine Brabender dell'apparecchio / Inscribir aquí el número de pedido Brabender del aparato USER OF EQUIPMENT Utilisateur / Benutzer / Utente / Utilizador Title...
-
Seite 5: Inhaltsverzeichnis
TRANSPORT UND LAGERUNG ............11 Verpackung ..........................11 Transport............................11 Auspacken ...........................11 Lieferumfang ..........................11 Meldung von Schäden........................11 Lagerung ............................11 AUFBAU UND WIRKUNGSWEISE............13 Bauelemente der Sedimat-Mühle....................13 Vermahlung ..........................14 TECHNISCHE DATEN ................15 MONTAGE ....................17 Voraussetzungen .........................17 Aufstellen und Zusammenbau .....................17 6.2.1 Netzanschluss, Überprüfen der Drehrichtung..............17 6.2.2 Zeitschaltuhr ........................18 6.2.2.1 Einstellen von Zeiteinheit und Faktor..............18... - Seite 6 WARTUNG....................23 Wechsel der Arbeitswalzen......................23 8.1.1 Ausbau der alten Walze....................23 8.1.2 Einsetzen der neuen Walze ....................24 Austausch des Antriebsriemens....................24 8.2.1 Aufbau des Antriebssystems ....................24 8.2.2 Austausch des Antriebsriemens ..................25 Schmierung ..........................25 ZUBEHÖR.....................27 10 ERSATZTEILE ..................27 11 ANHANG....................27 Sedimat...
-
Seite 7: Allgemeine Hinweise
Die in dieser Anleitung gegebenen Hinweise werden auch bei der Behebung von evtl. Störungen von Nutzen sein. Sie gehört daher zum Gerät und muss dem Bedienungspersonal vorliegen. Im Rahmen der gesetzlichen Bestimmungen lehnt Brabender jede Haftung für mittelbare oder unmittelbare Schäden ab, die im Zusammenhang mit der Lieferung oder dem Gebrauch von ... -
Seite 8: Verwendungszweck
1.2 Verwendungszweck Die Brabender Sedimat-Mühle ist eine vollautomatische Mühle speziell zur Vermahlung von Mehlproben für den Zeleny-Sedimentationstest (ICC-Standard Nr. 116 und 118 sowie ISO 5529). Die Mühle ist nur zur Probenvorbereitung für diesen Test konzipiert, daher ist eine Ausbeute von ca. -
Seite 9: Sicherheit
2.1 Bestimmungsgemäße Verwendung Das Gerät darf nur im komplett montierten Zustand betrieben werden. Die Sedimat-Mühle dient speziell zur Herstellung von Mehlen für den Sedimentationstest nach Zeleny. Eine Verwendung des bei der Vermahlung anfallenden Mehles für andere chemische oder physikalische Untersuchungen als für den Sedimentationstest (außer für die Feuchtigkeitsbestimmung) ist oft nicht ohne weiteres möglich. -
Seite 10: Allpolig Wirkender Hauptschalter (Motorschutzschalter)
Zum Wiedereinschalten den allpolig wirkenden Hauptschalter wieder auf Position "I" drehen. Falls die Mühle nicht wieder anläuft, ist möglicherweise der Motor defekt oder die Spannungs- versorgung nicht in Ordnung. Bitte kontaktieren Sie in diesem Fall den Brabender Service. Position "I" (EIN) Position "O"... -
Seite 11: Transport Und Lagerung
Sie bitte unverzüglich den Transportträger und melden Sie bitte bei ihm Ihre eventuellen Schadensersatzansprüche an. Gegebenenfalls muss ihm Gelegenheit gegeben werden, die Sendung zu inspizieren. Gleichzeitig muss Brabender benachrichtigt werden. Sofern bei der Bestellung vereinbart wurde, dass das Transportrisiko vom Käufer oder Empfänger zu tragen ist, müssen vom Käufer oder Empfänger die Vorschriften der Versicherungspolice beachtet werden. - Seite 12 Sedimat...
-
Seite 13: Aufbau Und Wirkungsweise
4 AUFBAU UND WIRKUNGSWEISE 4.1 Bauelemente der Sedimat-Mühle Die wesentlichen Bedienelemente der Sedimat-Mühle sind in den folgenden beiden Abbildungen dargestellt: Einfülltrichter Sicherheitsschalter an der Tür Speisewalze Glastür Mahlwalzen Zeitschaltuhr Not-Halt-Taster Auffangbehälter Allpolig wirkender Hauptschalter Abb. 4-1: Bauelemente (Frontansicht) Obere Abdeckplatte (Plexiglas) -
Seite 14: Vermahlung
Nach dem Einschalten der Mühle wird das Getreidemuster sofort in den Einlauftrichter der laufenden Mühle geschüttet. Vermahlung und Sichtung laufen automatisch ab. Nach Ablauf der eingestellten Zeit schaltet sich die Mühle Während der Vermahlung ändert sich die Anzeige der Uhr nicht, d.h. sie läuft nicht ab. Zeitschaltuhr Not-Halt-Taster Abb. 4-3 Sedimat... -
Seite 15: Technische Daten
10 - 15 % Netzanschluss 3 * 230 V; 50/60 Hz + PE Abmessungen (H * B * T): 620 * 400 * 620 mm Nettogewicht: 51 kg Umgebungsbedingungen: Lagerung: Temperatur -25°C...+55°C Feuchtigkeit 5...95 % Betrieb: Temperatur + 5°C...+45°C Feuchtigkeit 5...95 % Sedimat... - Seite 16 Sedimat...
-
Seite 17: Montage
Rundsichter herausnehmen, sodass nur noch ein Würfel im Rundsichter verbleibt. Der Kunststoffwürfel dient zur Reinigung des Rundsichters während des Betriebs. Der zweite Würfel ist als Reserve aufzubewahren. Das Netzkabel der Sedimat-Mühle in eine entsprechende vorschriftsmäßige CEE-Steckdose (Zubehör) stecken. Nach dem Anschluss der Mühle an das Netz die Drehrichtung überprüfen! Zum Überprüfen der Drehrichtung die Mühle am Hauptschalter einschalten. -
Seite 18: Zeitschaltuhr
6.2.2.2 Einstellen der Vermahlungszeit Stellrad drehen um die gewünschte Vermahlungszeit einzustellen. Die übliche Einstellung ist "3". Nach Ablauf der eingestellten Zeit schaltet die Mühle ab. Während der Vermahlung ändert sich die Anzeige der Uhr nicht, d.h. sie läuft nicht ab. Sedimat... -
Seite 19: Durchführung Der Vermahlung
Verunreinigungen in der Probe können die Walzenoberflächen beschädigen und binnen kurzer Zeit einen Austausch der Walzen erforderlich machen. Zum Reinigen der Proben empfehlen wir den Kleinreiniger und -sortierer Labofix, der von Brabender erhältlich ist. 7.3 Vermahlung Sicherstellen, dass einer der beiden Kunststoffwürfel im Rundsichter liegt. - Seite 20 Nach Ablauf der eingestellten Zeit stoppt die Mühle automatisch. Während der Vermahlung ändert sich die Anzeige der Uhr nicht, d.h. sie läuft nicht ab. Den allpolig wirkenden Hauptschalter der Sedimat-Mühle auf Position "0" (AUS) schalten. Mehlvorratsbehälter durch leichten Druck nach unten abziehen und beiseite stellen.
- Seite 21 Dabei den Rundsichter leicht hin- und herdrehen, bis der Kugelschnäpper einrastet. Vorratsbehälter wieder aufschieben. Der Vorratsbehälter muss in der Halterung einrasten! Die Mühle ist nun für die nächste Vermahlung bereit. Für den nächsten Mahlvorgang wird die Mühle einfach am Hauptschalter gestartet, die Zeitschaltuhr braucht nicht neu eingestellt zu werden. Sedimat...
- Seite 22 Sedimat...
-
Seite 23: Wartung
Zustand befindet. 8.1 Wechsel der Arbeitswalzen Die Mahlwalzen der Sedimat sind aus Werkzeugstahl gefertigt und auf eine Härte von ca. 60 HRC gehärtet. Eine Veränderung der Mahlergebnisse durch Walzenabnutzung ist bei normalem Betrieb ausgeschlossen. Sollten durch Fremdgut im Mahlgut (Metallstücke, Sand o.ä.) eine oder mehrere Mahlwalzen beschädigt worden sein, werden diese wie folgt ausgewechselt. -
Seite 24: Einsetzen Der Neuen Walze
Von der Kupplung läuft ein Rundriemen nach unten um das Antriebrad für den Sichter. • Ein Flachriemen treibt alle Mahlwalzen und die Speisewalze an. • Der Riemenspanner links unten dient zum Spannen des Flachriemens. Die Antriebsriemen sind werkseitig richtig eingestellt. Das Riemenmaterial gewährleistet eine lange Lebensdauer. Sedimat... -
Seite 25: Austausch Des Antriebsriemens
Feststellschraube des Riemenspanners auf der Frontseite (siehe obige Abb.) wieder anziehen. 8.3 Schmierung Die Sedimat-Mühle ist durchweg mit selbstschmierenden Lagern ausgerüstet, d.h. ein Nachschmieren ist nicht erforderlich. Abgesehen von der üblichen Pflege benötigt die Sedimat-Mühle daher keine spezielle Wartung. - Seite 26 Sedimat...
-
Seite 27: Zubehör
10 ERSATZTEILE Bei allen Anfragen und Bestellungen von Ersatzteilen oder Zusatzeinrichtungen zu Brabender -Prüfgeräten geben Sie bitte immer die Modellnummer und die Seriennummer des Gerätes an, zu dem Sie die betreffenden Ersatzteile oder Zusatzeinrichtungen wünschen (siehe Ersatzteilliste). -
Seite 28: Zubehör Für Sedimat
Zubehör für Sedimat Menge Ident-Nr. Bezeichnung 6 19 803 Negativhammer 4 14 809 Plastikwürfel (Reinigung des Rundsichters) 2 97 186 Rundbürste 2 97 122 Tüllenbürste 2 97 123 Satz Inbusschlüssel 2 18 514 CEE-Steckdose Sedimat... -
Seite 29: Ersatzteile Für Sedimat
Ersatzteile für Sedimat Ident-Nr. Bezeichnung 2 97 186 Rundbürste (Strichzieher Nr. 16) 2 97 122 Tüllenbürste 2 97 123 Satz Inbusschlüssel 4 14 809 Würfel 20 * 20 * 20 mm 6 19 803 Negativhammer M6 4 35 805.002 Bespannung Rundsichter 9xxx 150 µm Nylon 2 97 242 Auffangbehälter 3 l... - Seite 30 Sedimat...
- Seite 32 Qualität ist messbar. Brabender ® GmbH & Co. KG Kulturstr. 51-55 47055 Duisburg Germany Telefon - 49 - 203 - 7788 - 0 Telefax - 49 - 203 - 7788 - 102 E-mail: brabender@brabender.com www.brabender.com...
