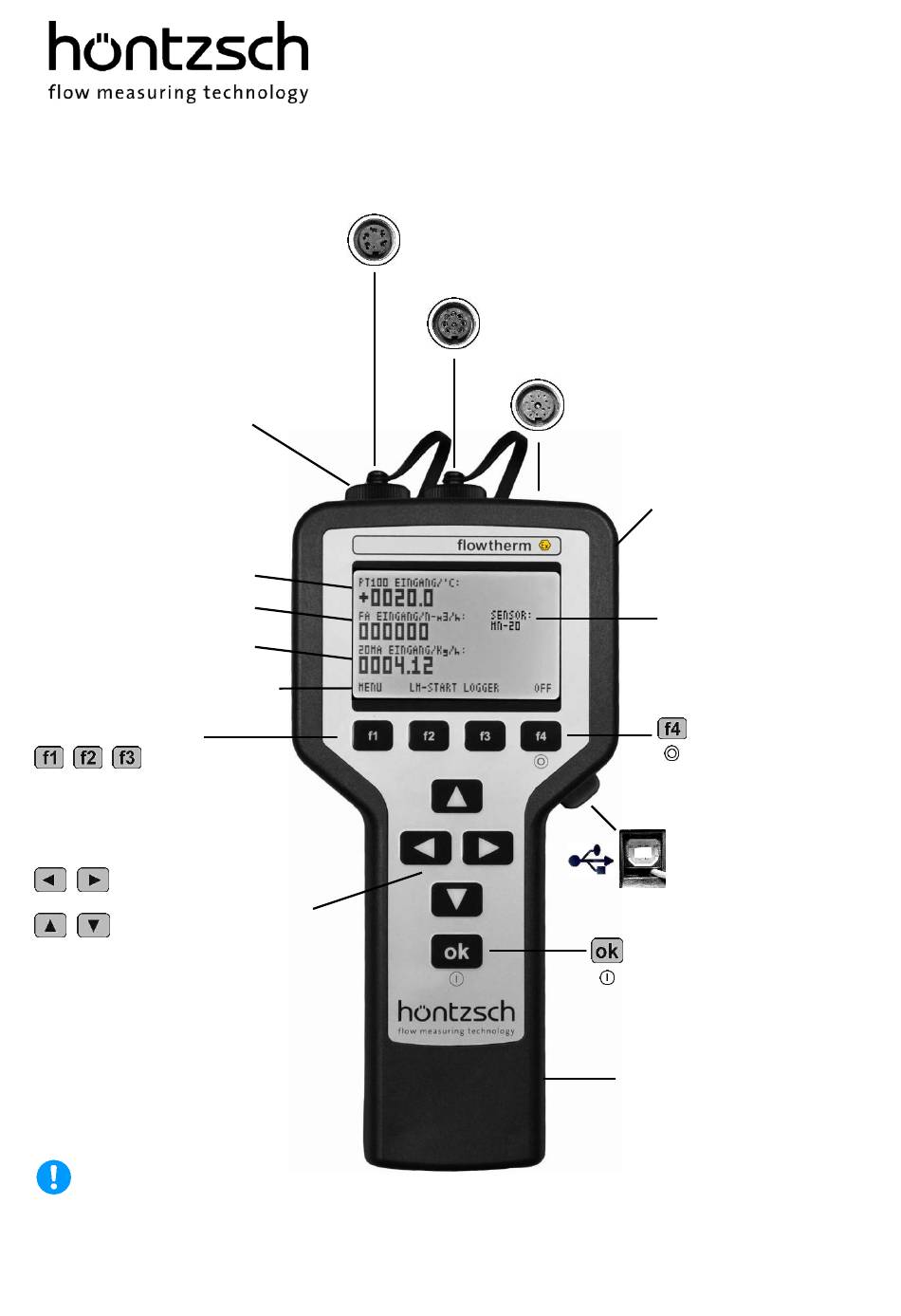

Übersicht und Kurzanleitung der Bedienelemente und Anschlüsse
Anschlussbuchsen Abdeckung
nicht benutzte Anschlüsse
verschließen!
Messwertanzeige
Einstellungen siehe Kapitel 5
Messkanal 1: Name/Einheit
Messwert
Messkanal 2: Name/Einheit
Messwert
Messkanal 3: Name/Einheit
Messwert
Funktionstasten Bezeichnung
Funktionstasten
,
,
mit variabler
Funktion je nach Bedienebene
Pfeiltasten in der Messwertanzeige
,
: Umschalten zwischen
1, 2 und 3 Messwerten
,
: Bildlauf der 3 Messwerte
bei Anzeige von 1 und 2
Messwerten
weitere Funktionen siehe Kapitel 5
Darauf achten, dass der angeschlossene Strömungsmesswertaufnehmer (FA, VA oder TA) in den
Einstellungen Messanzeige (siehe 5.3.19.1) auch ausgewählt wurde!
________________________________________________________________________________________
2/34
Anschluss Thermischer Sensor TA, TADi
Einstellungen prüfen siehe Kapitel 5
immer gleichzeitig nur 1 Strömungssensor anschließen!
Anschluss Flügelradsensor FA(R), FT,
FA(R)Di oder Vortex-Sensor VA, VAT, VADi
oder Temperatursensor Pt100
Einstellungen prüfen siehe Kapitel 5
Anschluss
Analogeingang 4-20 mA,
Analogeingang 0-10 V,
Einstellungen prüfen siehe Kapitel 5
Haltemagnet
auf der Geräterückseite
zum Fixieren des Geräts
an Metallflächen
Informationen zu
den Messkanälen,
Statusinformationen
Gerät ausschalten
USB Anschluss Typ 'B'
zum Anschluss an PC
oder Steckernetzteil
Gerät einschalten
Batteriefachdeckel
auf der Geräterückseite
für 4 Batterien
Mignon (AA)
U426_flowtherm Ex_B_d_190114
